Система автоматического видеоизмерения VMG с ЧПУ

QR

×
QR-код

https://mikrosize.ru/product/vmg-cnc-automatic-video-measuring-system/

VMG图（1）

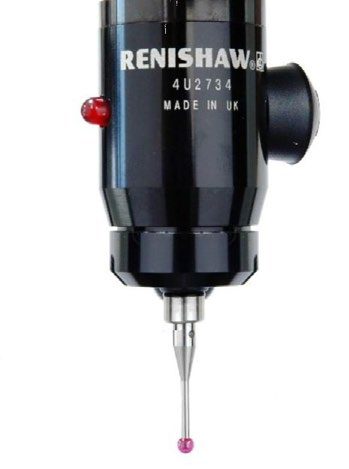

VMG图（2）

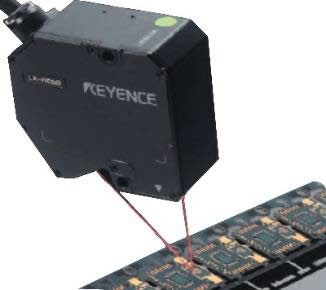

VMG图（3）

VMG图（4）

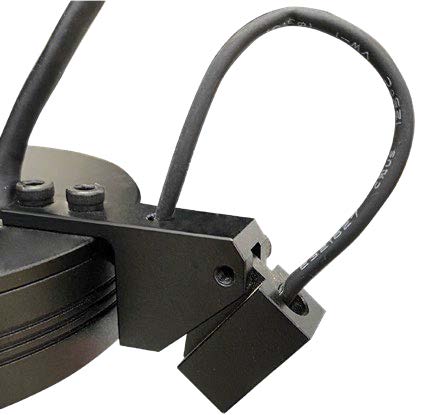

VMG图（5）

VMG图（6）

Характеристики и области применения

Характеристики продукта:

Конструкция с подвижным порталом, измерительный образец фиксируется на столе.
Полностью автоматическое управление с замкнутым контуром ЧПУ, автоматическое измерение.
Прецизионное основание и колонна из мрамора «JINANQING» класса «00» обеспечивают коррозионную стойкость и стабильность работы.
Автоматический зум-объектив с электронным позиционированием, легко изменяет увеличение.
Полностью автоматическое прецизионное управление движениями по осям X-Y-Z с ЧПУ.
Линейная шкала, разрешение 0,5 мкм, высокая точность, отличная стабильность.
Прецизионная линейная направляющая, шлифованный шариковый винт и серводвигатель переменного тока обеспечивают точность и стабильность позиционирования системы.

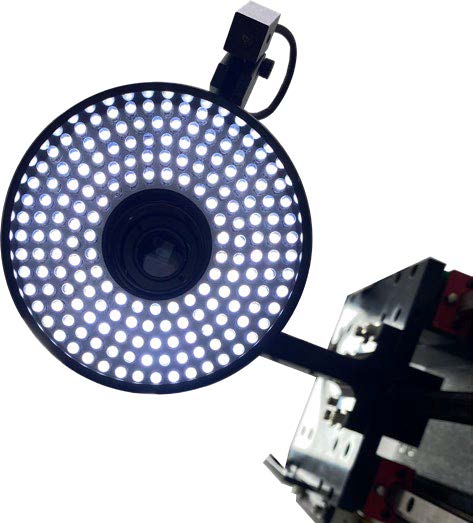

Программируемая 5-кольцевая 8-секционная светодиодная поверхностная подсветка, контурная параллельная светодиодная подсветка, позволяющая интеллектуально регулировать яркость в 256 градаций.
Программное обеспечение для измерения микроразмеров с быстрой фокусировкой, автоматическим обнаружением краев и разнообразным выводом отчетов.
Анализ данных SPC в режиме онлайн. Возможна настройка автоматического измерения.
Цветная промышленная камера высокого разрешения обеспечивает четкое наблюдение и стабильные требования к измерению.

Области применения продукта:

Широко используется в машиностроении, электронике, автомобилестроении, металлообработке, производстве пластмасс, пресс-форм и других отраслях.
Позволяет точно измерять размеры, форму и допуски положения деталей, выполняя задачи контроля компонентов, измерения формы, управления технологическим процессом и т.д.

Технические характеристики

Название продукта	Полностью автоматическая видеоизмерительная система
2.5D Модель	VMG-8010	VMG-1012
3D Модель	VMG-8010P	VMG-1012P
Ход стола (мм) X/Y/Z	800x1000x200	1000x1200x200
Габариты станка (мм)	1890X1362X1620	2090X1562X1620
Точность (мкм)	E1(x/y)=(3.5+L/100) , L - измеряемая длина в мм
Нагрузка на рабочий стол	30 кг
Вес нетто (кг)	1000	1200
Оптический датчик изображения	Цветная CCD-камера 1/2"
Объектив системы	Автоматический коаксиальный зум-объектив
Увеличение	Оптическое: 0.7x~4.5x, Видео: 20x~148x
Рабочее расстояние	92 мм (стандартное)
Поле зрения объекта	11.1~1.7 мм (стандартное)
Разрешение	0.5 мкм
Система привода	Винтовой привод по осям X, Y, Z
Управление движением	Система управления движением с сервоприводом ЧПУ
7437%;height: 23px">Скорость X.Y-ось	300(мм/с)
Скорость Z-ось	50(мм/с)
Освещение контурное	Регулируемое 256-уровневое светодиодное холодное освещение
Освещение поверхности	Регулируемое 256-уровневое 5-кольцевое и 8-секционное светодиодное холодное освещение
Измерительное ПО	Mikrosize
Рабочая среда	Температура: 20 ±2 °C, Изменение температуры <2 °C/ч, Влажность: 30~80% Вибрация <0.002g, 15 Гц
Источник питания	AC 100~220В, 50/60Гц, 10А
