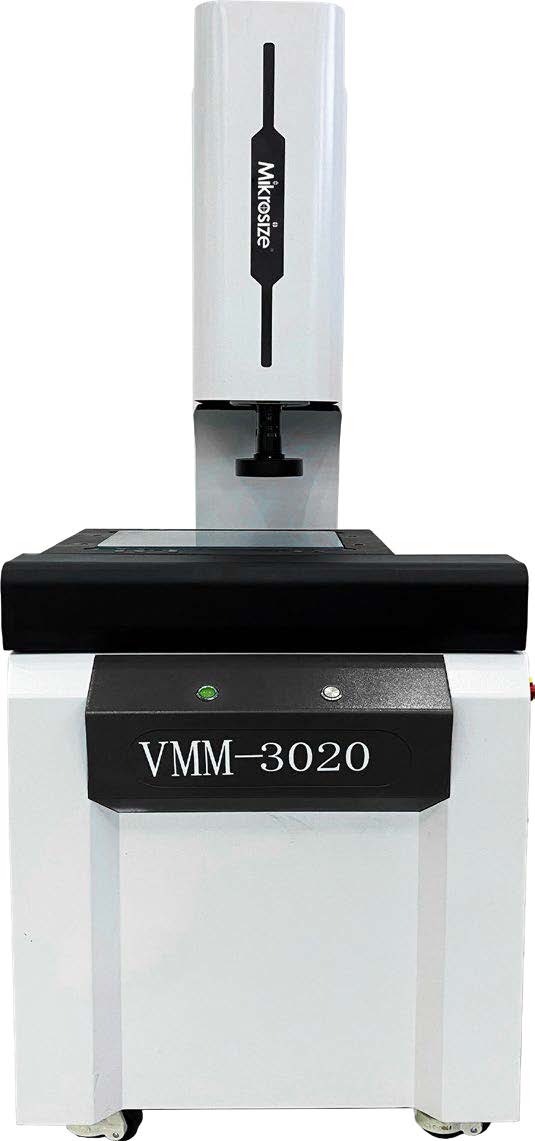

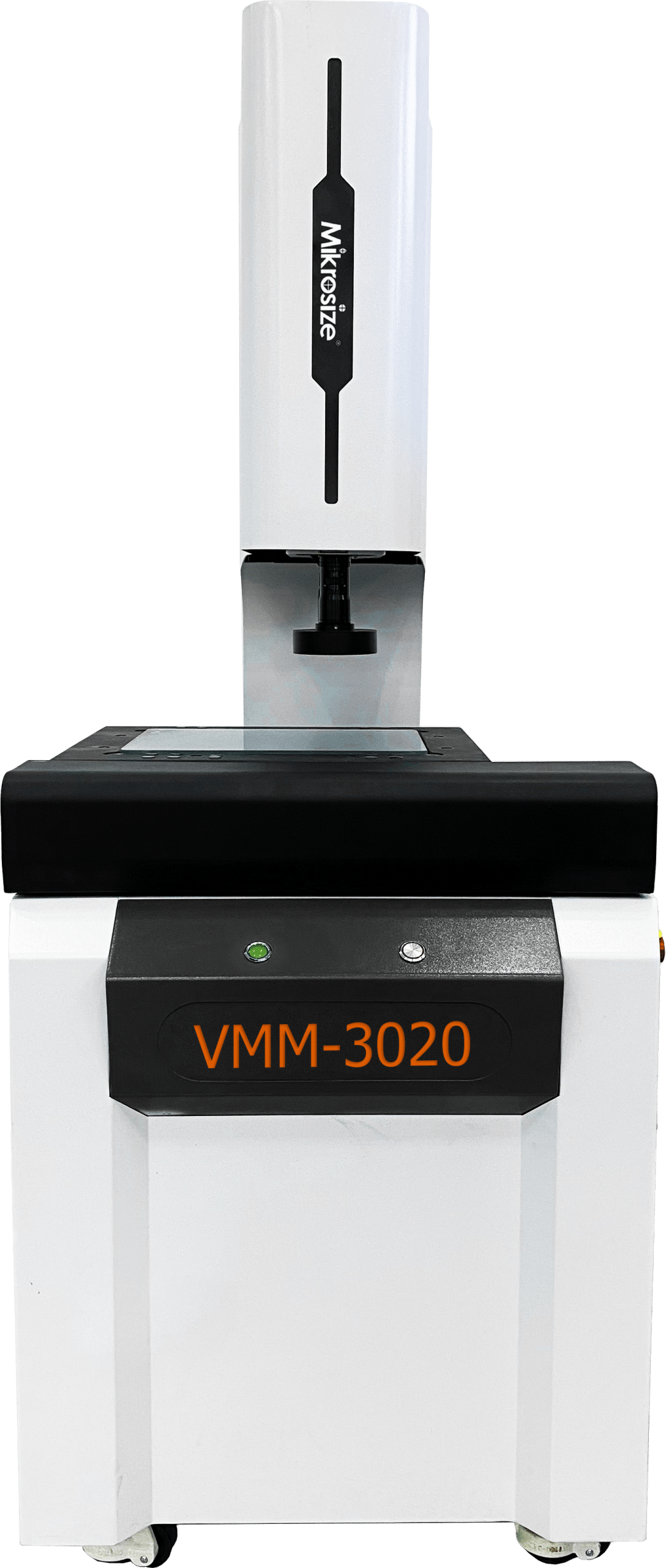

VMM-3020 Видеоизмерительная система с ЧПУ (Высокая точность: 2.5 мкм)

QR

×

QR-код

https://mikrosize.ru/product/vmm-3020-cnc-video-measuring-system-high-precision-2-5um/

Особенности продукта:

Полностью автоматическое управление с помощью мыши и джойстика, простота и удобство использования, высокая эффективность, хорошая стабильность.
Возможность создания задач для полностью автоматического пакетного измерения, поддержка как автоматических, так и ручных интерактивных операций.
Автоматическая калибровка объектива устраняет необходимость в громоздких этапах полной калибровки.
Источник света может управляться автоматически, поддерживается автоматическое освещение.
Автоматическое управление каждым сегментом контурного света.
5 колец и 8 сегментов для поверхностного света.
Быстрая и автоматическая фокусировка с функцией измерения высоты путем фокусировки.
Возможность импорта чертежей DXF, а также импорт и экспорт с CAD, обеспечивающий обработку графики.

Применение продукта:

В области электронного производства позволяет с высокой точностью измерять размеры электронных компонентов и контролировать качество печатных плат, обеспечивая надежность электронных изделий.
В области механической обработки позволяет точно определять размеры сложных деталей и состояние режущих инструментов, способствуя повышению точности и эффективности обработки.
В производстве пресс-форм проводит комплексный контроль полостей форм и служит основой для их ремонта и улучшения, обеспечивая качество формовки изделий и продлевая срок службы форм.
В автомобилестроении точно измеряет автомобильные детали и внешний вид кузова, гарантируя производительность и качество внешнего вида автомобилей.
В областях научных исследований и преподавания соответствует требованиям точных измерений в науке, а также может использоваться для учебных демонстраций и тренировок.

Наименование продукта			CNC Видеоизмерительная система (Точность 2,5 мкм)
2.5D Модель			VMM-3020		VMM-4030	VMM-5040
3D Модель			VMM-3020P		VMM-4030P	VMM-5040P

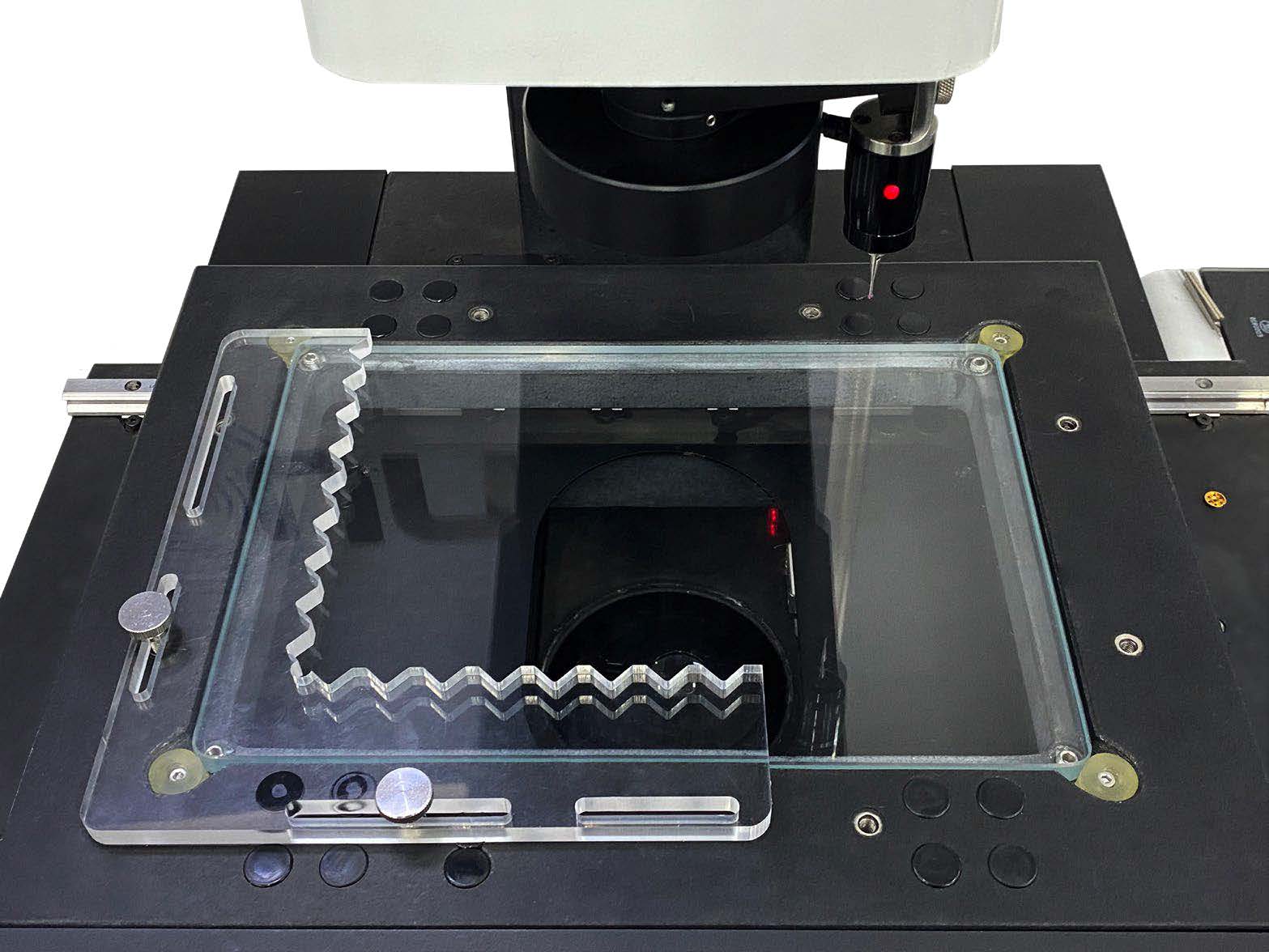

3D Измерение			3D Модуль и Контактный щуп Renishaw (Великобритания)
Рабочий Стол	Перемещение по осям X,Y		300x200 мм		400x300 мм	500x400 мм
	Перемещение по оси Z		200 мм (Для фокусировки и вспомогательных измерений)
	Тип привода		Винтовая передача для осей X, Y, Z
Цифровая измерительная система			Линейное разрешение: оси X,Y,Z 0,5 мкм
			Точность: оси X,Y ≤(2,5+L/200) мкм, ось Z ≤(4,0+L/100) мкм
Видеосистема			1/2" Высокоразрешающая цветная CCD-камера

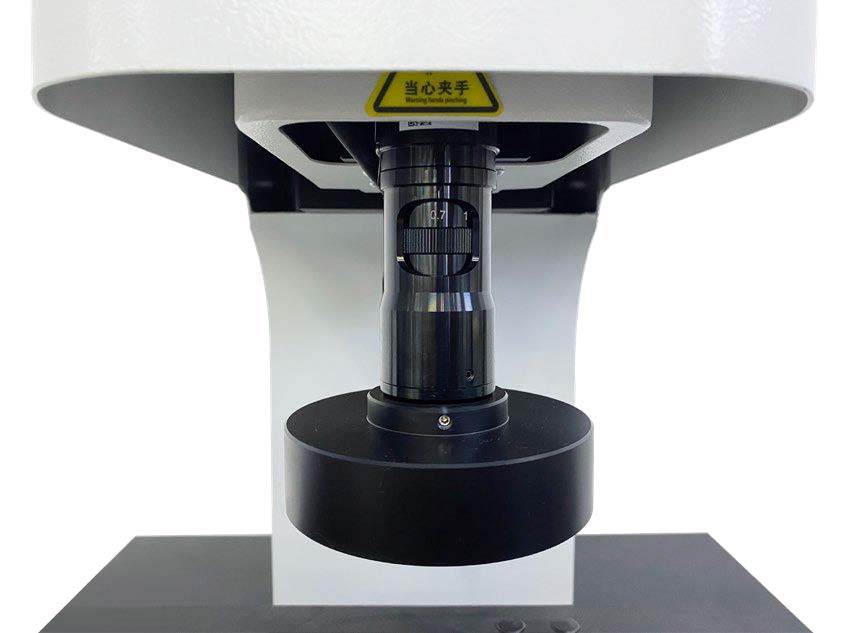

			0,7~4,5X Электрический моторизованный зум-объектив 6,5:1
			Общее видеоувеличение составляет 20~180X (настраивается)
Увеличение			Оптическое: 0,7~4,5X, Видео: 28~182X

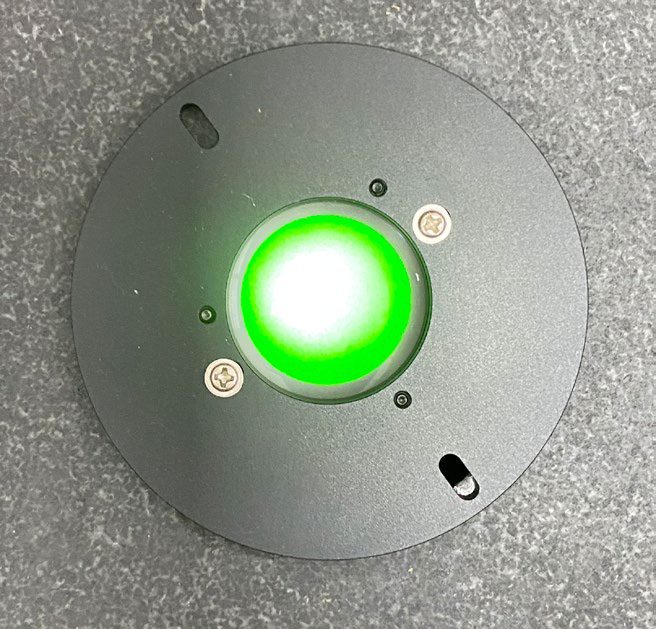

Освещение		Поверхностное	Светодиодный кольцевой холодный источник света с лампами, произведенными в США5 Кольца и 8 зон, каждая секция независимо управляема.
		Контурное	Светодиодный кольцевой холодный источник света с лампами, произведенными в США Яркость регулируется в 256 уровнях.

Максимальная нагрузка на платформу 50 кг Скорость перемещения Оси X, Y: 380 мм/с, ось Z: 100 мм/с Рабочее расстояние 108 мм Управление перемещением Система управления сервоприводами ЧПУ Программное обеспечение Mikromea-CNC 2.5D Программное обеспечение для измерений ЧПУ Рабочая среда Температура: 20°C ± 2°C Влажность: 30%–80% Вибрация < 0,002 g, < 15 Гц Электропитание AC 100~220 В, 50/60 Гц, однофазное, 700 Вт Габаритные размеры (Д×Ш×В) 660×560×960 мм 1000×620×990 мм 1300×750×1000 мм Вес станка нетто 240 кг 280 кг 360 кг

Наименование продукта

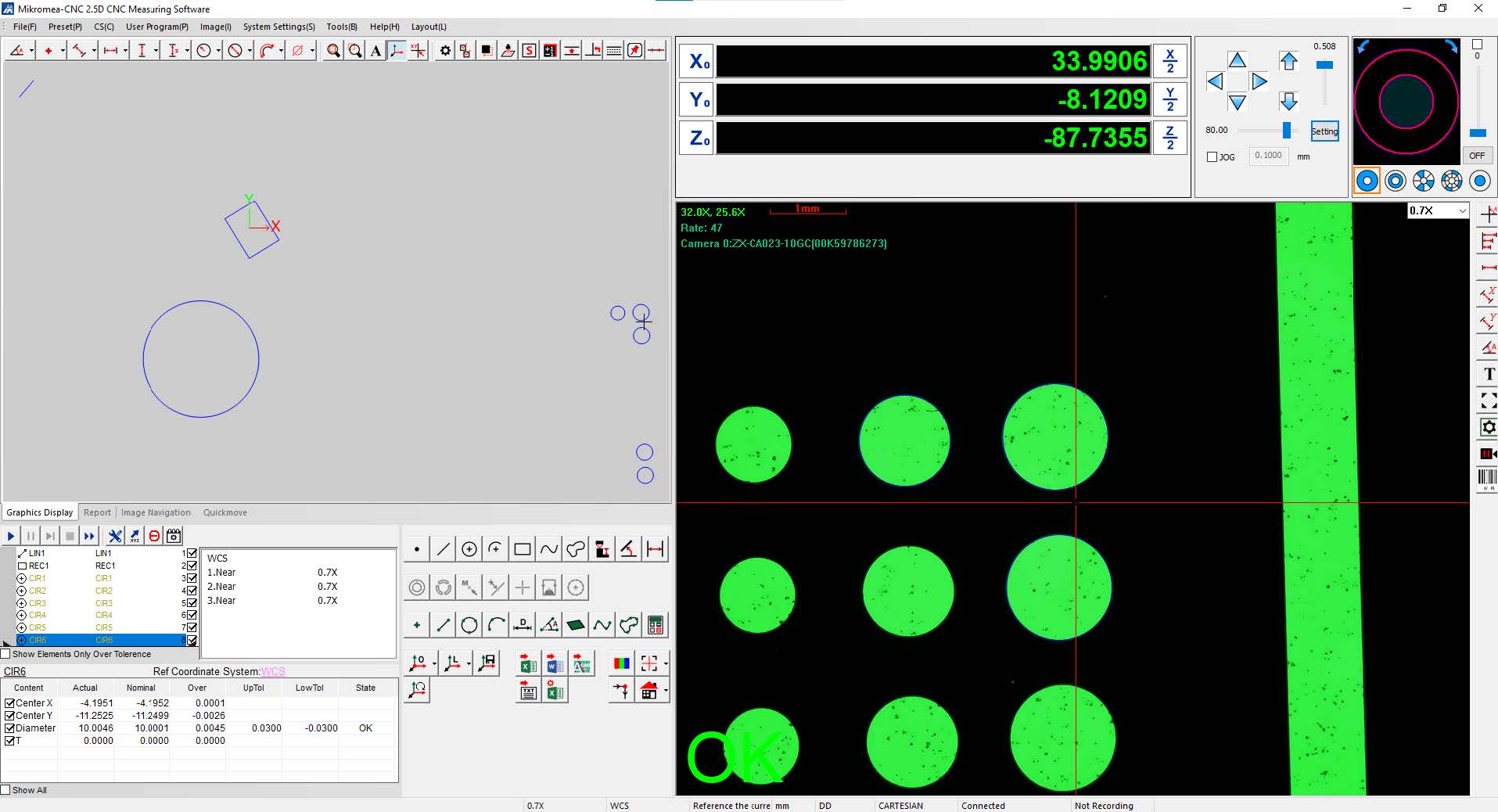

Программное обеспечение для измерений Mikrosize

Основной блок / ПК-система Dell

Линейная шкала 0,5 мкм / Калибровочный блок

Джойстик

Цветная CCD-камера Hikvision / Плата захвата видео

Плата передачи шкалы / управления движением

Мерный блок длиной 100 мм (3D)

Направляющая рельса

Автоматический коаксиальный зум-объектив

48-секционная светодиодная подсветка

Щуп Renishaw MCP-K2 (3D)

Двигатели по осям X, Y, Z
