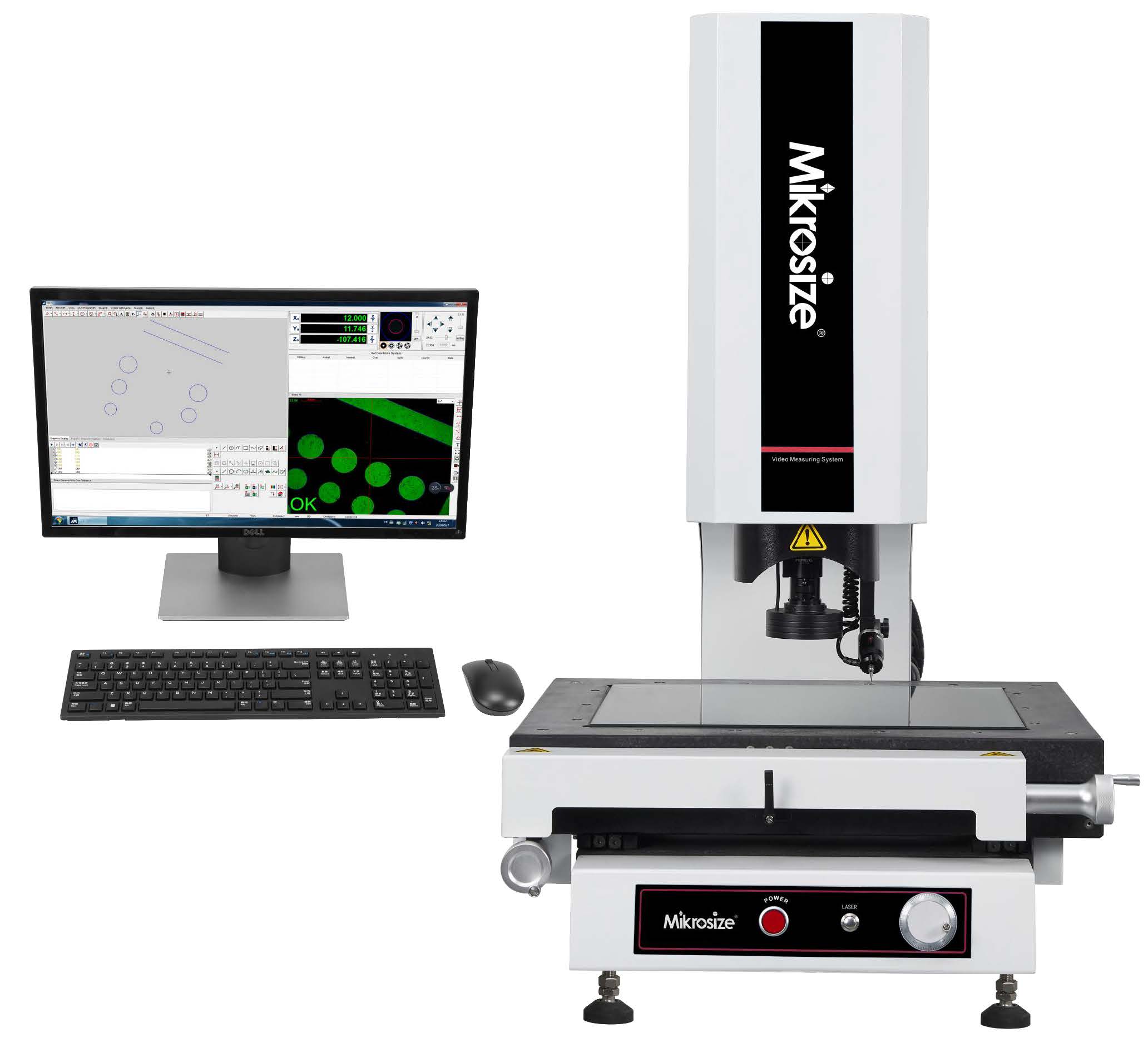

VMA-F Полуавтоматическая видеосистема измерения
QR
VMA F Semi auto Video Measuring System图（1） 1
VMA F Semi auto Video Measuring System图（2）
VMA F Semi auto Video Measuring System图（3）
VMA F Semi auto Video Measuring System图（4）
VMA F Semi auto Video Measuring System图（5）
VMA F Semi auto Video Measuring System图（6）
Видеодемонстрация
Характеристики и области применения
Характеристики продукта：
Автофокус по оси Z.
Мощное измерительное программное обеспечение с функцией автоматического отслеживания края, многовариантный вывод отчетов.
Технология субпиксельной сегментации повышает способность разрешения границ изображения.

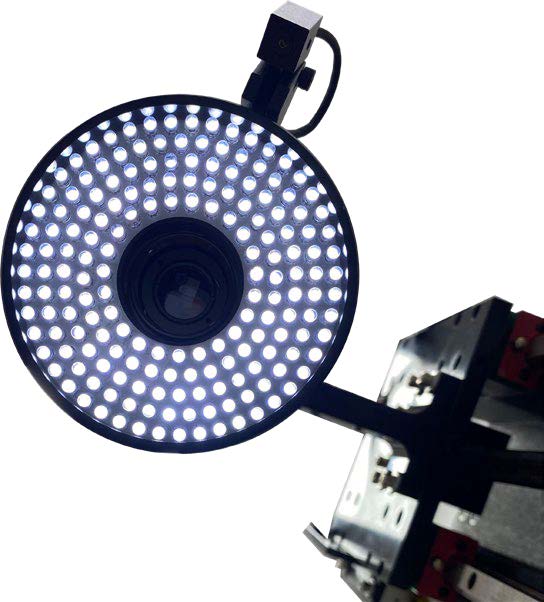

Поверхностный источник холодного света позволяет измерять сложные детали.

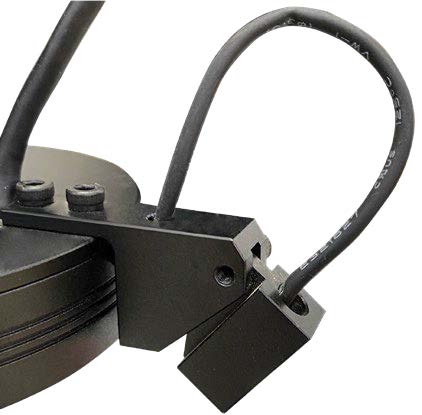

С лазерным указателем легко найти конкретное расположение измеряемой детали.
Стабильный гранитный рабочий стол класса «00».
Высокоточный полированный стержень и подшипник немецкого производства.
Видеосистема высокого разрешения.

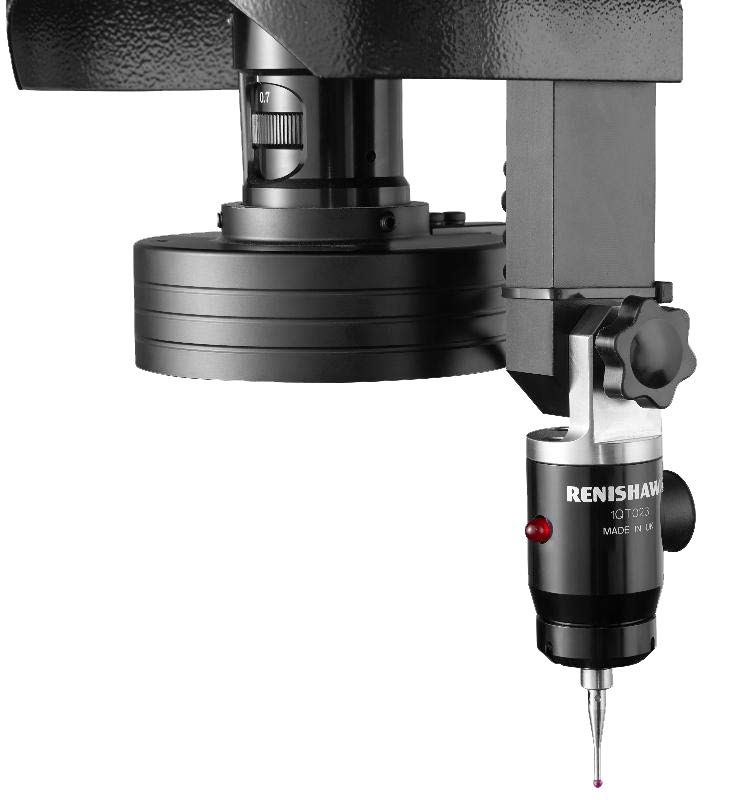

Измерительный щуп Renishaw опционален для простых 3D-задач.
Применение продукта：
Широко используется в машиностроении, электронике, автомобилестроении, производстве метизов, пластмасс, пресс-форм и других отраслях.
Позволяет точно измерять размеры, форму и позиционные допуски деталей, выполняя задачи контроля компонентов, измерения формы, управления процессами и т.д.
Технические характеристики
| Название продукта | Ручная видеоизмерительная система | |||
| 2.5D Модель | VMA-2010-F | VMA-3020-F | VMA-4030-F | VMA-5040-F |
| 3D Модель | VMA-2010-FP | VMA-3020-FP | VMA-4030-FP | VMA-5040-FP |
| Ход по осям X,Y (мм) | 200X100 | 300x200 | 400x300 | 500x400 |
| Ход по оси Z (мм) | 200 | |||
| Габаритные размеры (мм) | 600X500X920 | 750x520x980 | 1000x620x990 | 1100x950x1660 |
| Вес нетто (кг) | 120 | 150 | 180 | 360 |
| Точность по осям X,Y (мкм) | 2.5+L/100 | |||
| Ось Z | Автофокус | |||
| Нагрузка на рабочий стол | 25 кг | |||
| Датчик изображения | 1/3'' Цветная CCD-камера | |||
| Объектив | Ручной позиционный зум-объектив | |||
| Общее увеличение видео | Оптический зум-объектив: 0.7~4.5x, Объектив: 20~148x | |||
| Разрешение | 1 мкм | |||
| Рабочее расстояние (стандартное) | 92 мм | |||
| Поле зрения объекта | 8.1 мм ~ 1.3 мм | |||
| Система перемещения | Ось X,Y: Полированный стержень, Ось Z: Т-образный винтовой стержень | |||
| Процессор данных | RS-100 | |||
| Освещение | Поверхностное: 8-секционный светодиодный холодный свет Контурное: Регулируемое 256-градусное светодиодное холодное освещение | |||
| Измерительное ПО | Mikrosiz | |||
| Рабочая среда | Температура: 20 ±2 °C, Изменение температуры <2 °C/ч, Влажность: 30~80% Вибрация <0.002g, 15 Гц | |||
| Источник питания | AC 100~220V, 50/60 Гц, 10A | |||
Стандартная комплектация
| Упаковочный лист |
| Основной блок/ПК-система Dell |
| Процессор данных RS-100 |
| Линейная шкала |
| Высокоточная линейная направляющая по оси Z |
| Зум-объектив 0.7X—4.5X |
| CCD-камера 1/3" |

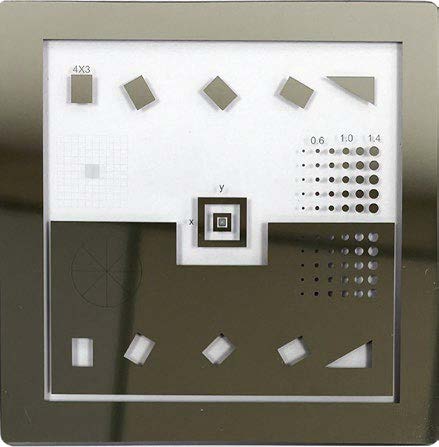

| Калибровочный блок/Плата захвата |
| Мерный блок 100 мм (3D) |
| Светодиодный источник света |
| Программное обеспечение для микроизмерений |
| Инструкция по эксплуатации/Пылезащитный чехол |
| Щуп Renishaw (3D) |
