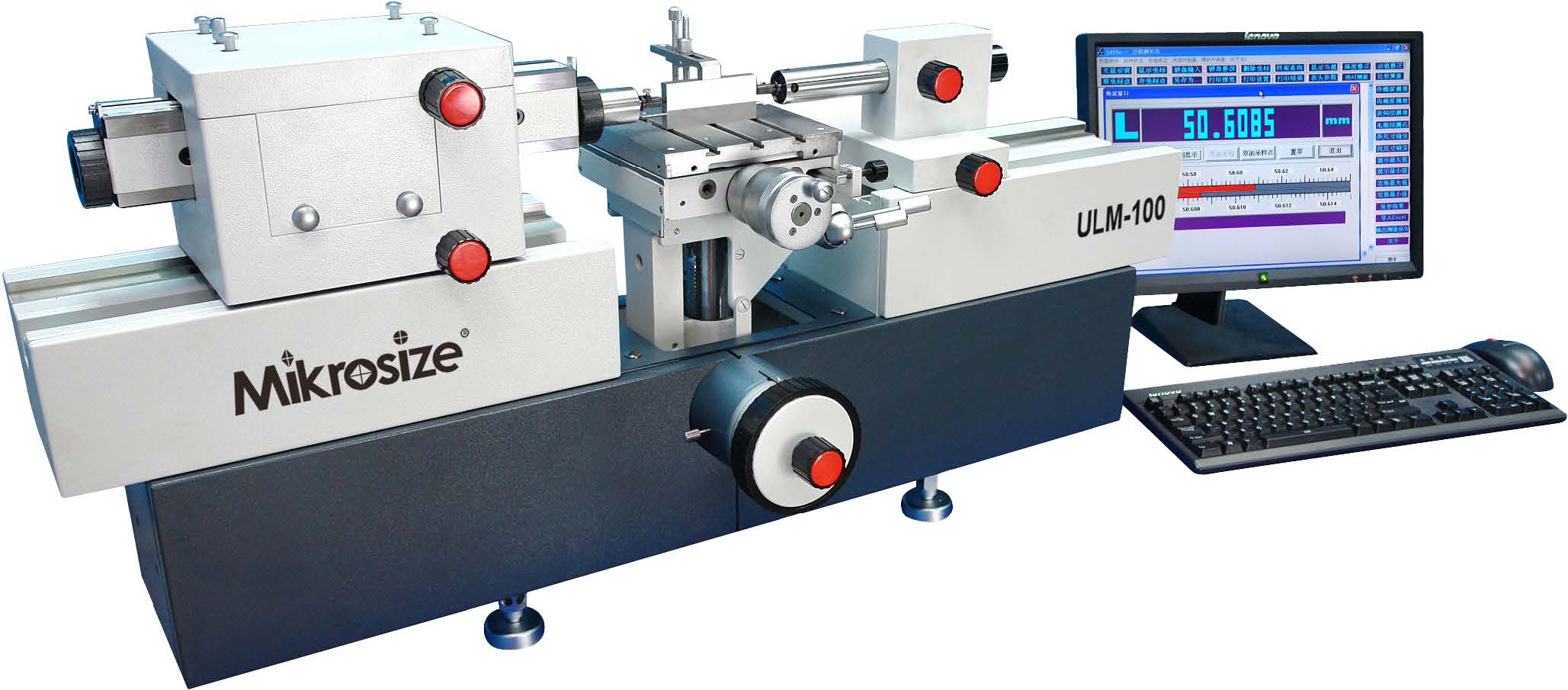

ULM-100 Прибор для обработки данных универсальный измеритель длины

QR

×

QR-код

https://mikrosize.ru/product/ulm-100-data-processing-universal-length-measuring-instrument/

Высококачественное чугунное основание после длительного естественного старения обеспечивает хорошую стабильность.
Главная измерительная ось использует оптимизированную квадратную конструкцию для обеспечения стабильности движения при измерении.
Предусмотрены мощные дополнительные аксессуары для удовлетворения различных измерительных требований.
Прибор использует высокоточную измерительную систему, соответствующую теории Аббе, что позволяет достичь высокой точности измерений.
Мощное функциональное программное обеспечение позволяет корректировать погрешности измерений, вызванные показаниями и изменениями температуры. Также имеется функция автоматического обнаружения точек перегиба.

Модель	ULM-100
Прямое измерение внешних размеров	0,5 мкм
Измерение внутренних размеров	1 мкм
Площадь установки	160 мм x 160 мм
Диапазон регулировки высоты	0~100 (мм)
Поперечное перемещение	25 мм
Наклон вокруг	±3
Вращение рабочего стола	+4
Грузоподъемность	10 кг
Размер посадки для внутреннего диаметра измерительного колпачка	Φ6H7
Размер наружного диаметра между эталонным стержнем и внутренним диаметром измерительного колпачка	Φ6g6
Внешний размер (мм)	Абсолютное измерение: 0-100; Относительное измерение: 0-670
Внутренний размер (мм)	При использовании малого измерительного крюка (при максимальной глубине ввода до 12, максимальной толщине плеча 50): 10~400; При использовании большого измерительного крюка (при максимальной глубине ввода до 50, максимальной толщине плеча 85): 30-370
Использование электрического измерительного крюка (мм)	1~60
Использование универсального измерительного крюка (мм)	14~112
Промежуточные диаметры внутренних резьб (мм)	При использовании малого измерительного крюка (малый диаметр резьбы 13~30); При использовании большого измерительного крюка {малый диаметр резьбы 31 -(70-толщина плеча)x2}
Шаг резьбы (мм)	1~6
Промежуточные диаметры наружных резьб (мм)	максимум: 200, Шаг резьбы: 1~6
Измерительное усилие (Н)	0; 1,5; 2,5
Эквивалент цифрового дисплея	0,0001 мм

0269%">Изменчивость показаний прибора При измерении внешнего размера: 2σ ≤ 0,3 мкм При измерении внутреннего размера: 2σ ≤ 0,5 мкм Точность прибора (при 20°C ± 0,2°C) Требования к окружающей среде Температура в помещении: 20°C ± 0,5°C Относительная влажность не превышает 60%. Габаритные размеры прибора (мм) 960 x 390 x 450 (Д x Ш x В) Вес основного блока 150 кг

3466%;height: 55px">/

Наименование	Количество
Основной корпус станка	1 комплект	/
Основание станка	1 шт.	/
Цифровая головка Аббе	1 шт.	/
Задняя бабка	1 шт.	/
Задняя трубка	1 шт.	/
Устройство для внутренних измерений
Большая измерительная вилка	1 пара
Малая измерительная вилка	1 пара
Стандартное кольцевое калибровочное кольцо (¢ 14, ¢ 50)	по 1 шт.
Фиксированная задняя трубка	1 шт.	/
Устройство "Магический глаз"
Изоляционный рабочий стол	1 шт.	/
Сферическая измерительная головка	1 комплект
Опорный рычаг	1 шт.	/
Трансформатор 5 Вт	1 шт.	/
Устройство для измерения внутренней резьбы
Круглый плавающий рабочий стол	1 шт.
Сферическая измерительная головка	1 комплект
Измерительный калибр 60°	1 пара
Держатель концевых мер	2 шт.
Устройство для измерения наружной резьбы	1 шт.	/
Трехштырьковый кронштейн	1 пара
Горизонтальный центровой держатель	1 шт.
Z-Tek Data Cable(Usb To Serial Port)	1 шт	/
Прочее
Измерительные колпачки	2 шт
Малый плоский измерительный колпачок Φ2	2 шт
Средний плоский измерительный колпачок Φ8	2 шт
Большой плоский измерительный колпачок Φ14	2 шт
Средний ножевой измерительный колпачок	2 шт
Сферический измерительный колпачок R20	1 комплект
Фиксированная измерительная головка (длинная)	1 комплект
Зажим
Длинный винтовой зажим	3 шт
Эластичный лагерь	1 шт.
Люлька
Одноместная V-образная люлька	1 шт.
Двойная V-образная люлька	1 шт.	/
Регулировочный ключ для рабочего стола	1 шт.	/
Пылезащитный чехол	1 шт.	/
Шлицевая отвертка	2 шт.	/
Внутренний шестигранный ключ M3, M4	1 набор	/
Компакт-диск с измерительным программным обеспечением 1D	1 шт.	/
Компьютер	1 шт.	/
Принтер	1 шт.	/
Коммутатор сигналов решетки	1 копия	/
Техническая документация	1 копия	/
Руководство по эксплуатации машины	1 экз.	/
Руководство по эксплуатации для 1D измерений	1 комплект	/
Компьютерная документация и принтер	1 экз.	/
Сертификат качества	1 экз.	/

Наименование	1 пара
55° Измерительный калибр (для измерения дюймовой внутренней резьбы)	1 шт
Компьютерная передвижная тележка	1 шт
Компьютерное кресло	1 шт
Стол для прибора JX13CF3	1 шт
Универсальное измерительное ярмо	1 шт
Ножка универсального ярма (каждая из трех)	1 комплект
Наклонная опора	1 шт
Крестообразная опора	1 шт
Малые контактные наконечники с лезвием	1 шт
Фиксированная измерительная головка (средняя и короткая каждая)	1 комплект	<img src="../wp-content/uploads/2026/03/选配6.
Полоса железная накладка (высокая и низкая, каждая)	1 пара
Группа стола (для измерения различных циферблатных индикаторов)	1 шт.
3 проволочных штифта	1 набор
