FTM-5 Машина для испытаний на усталость
Scan QR
FTM 5 Fatigue testing machine（1）

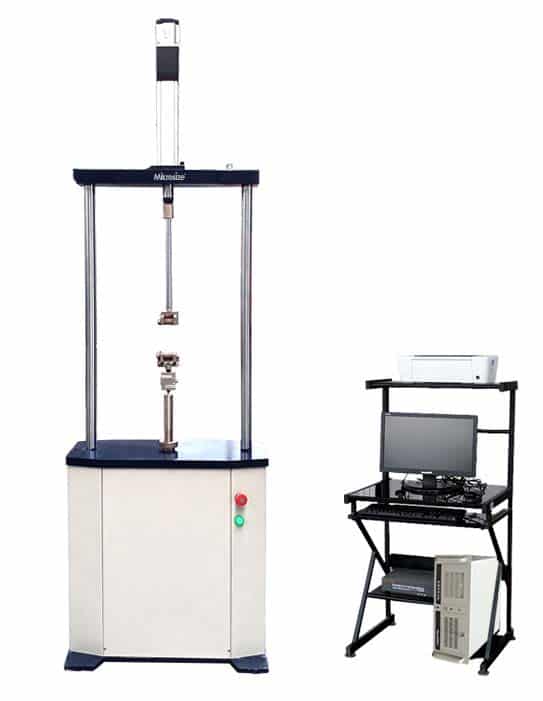

FTM 5 Fatigue testing machine（2）
Product Features & Applications
Объединяет в одном устройстве усилители нескольких аналоговых датчиков, аналого-цифровое преобразование, сбор данных с цифровых датчиков и ПИД-регулирование замкнутого контура.
Оснащена функцией точной автоматической регулировки амплитуды.
Интеллектуальная технология компенсации: автоматическая компенсация влияния инерционных сил на измерение усилия.
Функция управления станцией: управление пуском/остановкой насосной станции, переключение высокого/низкого давления (опционально пропорциональный выход HSM).
Комплексные функции самодиагностики, защиты и сигнализации.
Способна управлять серводвигателями, сервоклапанами, пропорциональными клапанами и т.д.
Отображение в реальном времени на компьютере динамической нагрузки, частоты испытаний, количества циклов усталости и других параметров в процессе тестирования.
Предоставляет кривые: нагрузка-время, перемещение-время, деформация-время, нагрузка-перемещение, нагрузка-деформация; возможна смена типов кривых.
Комплексные функции формирования и комбинирования волн.
Полный набор функций сбора, хранения, обработки, печати и экспорта данных; поддержка хранения в форматах txt, изображений и других.
Полный пакет тестового программного обеспечения Test_DSC3.0.
Technical Specifications
| Максимальное статическое испытательное усилие | ±0,1 кН–5 кН, точность статического показания: ±0,5% полного диапазона без переключения диапазонов |
| Максимальное динамическое испытательное усилие | ±0,1 кН–5 кН; динамическое колебание: не более ±0,5% |
| Максимальная амплитуда привода | 200 мм, точность показания ±0,5% |
| Диапазон частот | 0,01–10 Гц, 0,01–20 Гц |
| Точность измерения перемещения | ±0,5% показания (полный диапазон без переключения диапазонов) |
| Разрешение измерения перемещения | 0,001 мм |
| Многосегментный генератор функций | |
| Счетчик | 999 999 999, предустанавливаемый |
| Режим управления | Режимы управления нагрузкой, перемещением и деформацией; основные тестовые формы сигналов, поддерживаемые контроллером (включая синусоидальную, прямоугольную, треугольную, пилообразную и внешние входные формы сигналов) |
| Максимальное испытательное пространство | 500 мм (включая приспособления) |
| Расстояние между колоннами | 500 мм |
| Габаритные размеры основной рамы | 690 × 460 × 2300 мм |
| Мощность двигателя | 1,5 кВт |
Standard Configuration
| Наименование | Количество |
| Высокожесткая основная рама | 1 шт. |
| Электро-сервоцилиндр | 1 шт. |
| Высокоточный спицевый датчик нагрузки | 1 шт. (Transcell USA / Jinan Taiqin), точность ±0,05%, перегрузочная способность 150% |
| Двигатель Panasonic | 1 шт. |
| Система управления и программное обеспечение для испытательной машины на усталость | 1 комплект, частота дискретизации до 6000 Гц |
| Промышленный компьютер Huayan | 1 шт. |
| Монитор Lenovo | 1 шт. |
| Принтер HP | 1 шт. |
