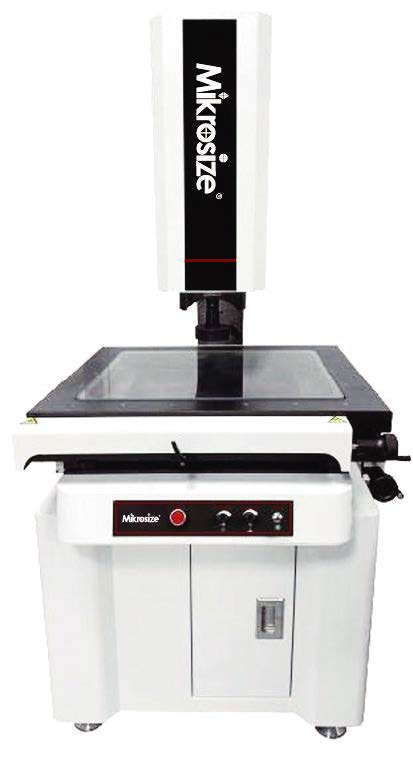

VMA-6050 Ручная видеокалибровочная система

QR

×

QR-код

https://mikrosize.ru/product/vma-6050-manual-video-measuring-system/

Характеристики продукта:

Использование высокоточных верстаков и колонн из «00» класса Цинхуанганянь, отличающихся высокой точностью, коррозионной стойкостью, высокой прочностью и отсутствием деформации под напряжением, что обеспечивает высокую стабильность станка;

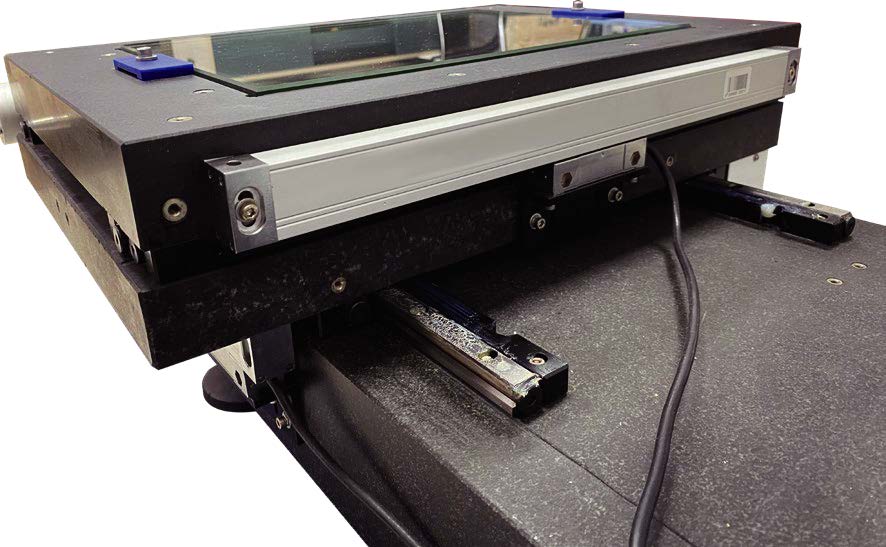

Оси X и Y оснащены высокоточными беззубыми стержнями и подшипниками, импортированными из Германии, ось Z приводится в движение T-образным винтом с быстродействующим фиксирующим устройством, специальная конструкция процесса обеспечивает плавное и быстрое движение без зазоров, скачков или ошибок отскока;

Видеоизмерительная система использует импортированные высококачественные оптические компоненты, покрытые многослойным оптическим покрытием для обеспечения минимального оптического затухания и четкого изображения без искажений;

Поверхностные светильники в паре с лазерными индикаторами, запатентованная технология компании делает измерения более удобными и простыми;

Самостоятельно разработанное измерительное программное обеспечение VMS с автоматическим поиском краев, мощными функциями расчета и измерения, разнообразными выходными отчетами для удовлетворения различных потребностей клиентов, с возможностью бесплатного обновления и обслуживания;

Опционально доступны простой зонд, коаксиальная линза, модуль металлографического микроскопа;

Применение продукта:

Магнитные материалы: Измерение магнитных материалов с большими объемами и малыми поверхностными формами является сложным. Функция автоматической регистрации изображений этой VMS не требует позиционирования заготовок и приспособлений.
Одним щелчком мыши можно одновременно измерить несколько заготовок и быстро вывести результаты;

Механическая обработка: Программное обеспечение для измерений VMS имеет функции автоматического захвата краев и другие функции извлечения границ, в сочетании с колесным светом линзы и горизонтальными сканирующими колесами света, что делает заготовку без теней и контур более четким, решая проблему извлечения контура для цилиндрических изделий и делая измерения более точными;

ЖК-дисплей: широко используется в сборке, контроле и связанных с ними испытаниях материалов и производстве электронных продуктов, таких как ЖК-телевизоры, компьютеры и мобильные телефоны; Высокая точность, стабильная технология измерений и профессиональные знания охватывают различные аспекты производства ЖК-дисплеев, способствуя статистическому контролю (SPC), подходящему для производственных характеристик предприятий для улучшения и контроля качества;

Резка стекла (производство дисплеев мобильных телефонов): Автоматические измерительные задачи могут быть настроены в соответствии с требованиями к размерам заготовки для пакетных измерений; Автоматизированный прибор прошел 168-часовые испытания на усталость и имеет высокую надежность, предоставляя клиентам безостановочное измерительное оборудование для обеспечения точности измерений;

Модуль подсветки: Используя автоматическую мостовую конструкцию, разработанную для крупногабаритных измерительных поверхностей, таких как модули подсветки, идеально сочетая высокую точность и большой диапазон;

Проектирование, производство печатных плат и изоляционные материалы: Для проектирования и производства печатных плат используется пятикольцевой восьмизонный поверхностный источник света с 256 уровнями регулировки яркости и улучшенными функциями, такими как коаксиальный свет и автоматическое освещение, для решения измерительных узких мест традиционных VMS и обеспечения качества проектирования и производства печатных плат;

Для мягких, тонких и легко складываемых изоляционных материалов интегрирована инновационная концепция быстрого флэш-измерения с большим полем зрения, позволяющая выполнять однонажатие быстрое измерение без необходимости выравнивания системы координат, повышая эффективность измерений;

Свинцовый каркас и клеммные соединители: Для свинцового каркаса можно напрямую импортировать в измерительное программное обеспечение на основе чертежей CAD, выровнять для получения геометрических измерений, упростить измерение сложных заготовок, уменьшить сложность программирования и объем работы, повысить производительность;

Для клеммных соединителей измерительное программное обеспечение разработало функции копирования для продуктов, расположенных в массиве, включая копирование с переносом, копирование с поворотом, копирование с системой координат и т. д., что значительно экономит время измерений;

Прецизионное оборудование: соответствует требованиям к точности, автоматизации и высокоскоростному прецизионному оборудованию, адаптируясь к потребностям непрерывного обновления продукции и усиления конкуренции на рынке;
