Поверхностный источник света

QR

×

QR-код

https://mikrosize.ru/product/surface-light-source/

UWC6008	UWC6016
UWC6032
UWC6045(О)	UWC6045(Н)
UWC6100	UWC6200

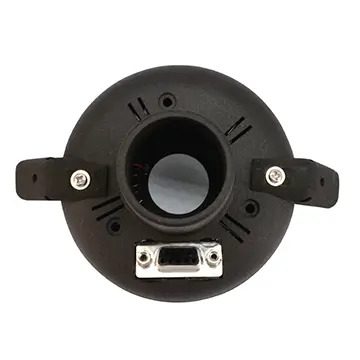

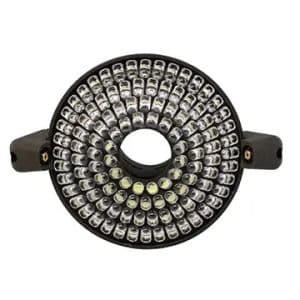

КОД:UWC6008

• Этот источник света обеспечивает независимое управление освещением для 5 колец, 8 зон и 40 направлений, предоставляя до 40 углов освещения.
• Он подключается и используется с интерфейсом RS232 (со встроенным источником питания 12 В) контроллера ЧПУ серии UWC.
• Он может освещать с до 40 направленных углов в 5 кольцах и 8 зонах, удовлетворяя требованиям к освещению подавляющего большинства продуктов.
• Он служит источником света для визуального контроля в измерительных приборах и т.п. Он имеет интегрированную конструкцию излучающего диска и платы управления.
• Он использует связь RS232. Передовая технология проектирования позволяет кабелю достигать длины до 20 метров, что делает его подходящим для использования с различными станками с разной длиной хода.
• Он предоставляет интерфейс функций API, что облегчает интеграцию в программное обеспечение.
• Он может быть подключен к интерфейсам RS232 устройств UWC4000i, UWC4000P, UWC3500 и UWC5000. Подключение удобно и не занимает COM-ресурсы компьютера.
• Он может быть оснащен специальным "удлинительным кольцом" для регулировки расстояния между источником света и продуктом.
• Он имеет функцию установки уровня яркости и может быть согласован с различными объективами и камерами.
• Он одновременно обеспечивает углы освещения в диапазоне фокусного расстояния от 40 мм до 150 мм и может предоставлять освещение для объективов с различными фокусными расстояниями.
• Он питается от промышленного высококачественного импульсного стабилизированного источника питания: 12VDC + 0.2V @ 1.8A.
• Возможна установка устройства защиты от столкновений кольцевого источника света ACC10.
• Внешний диаметр составляет 111 мм, толщина — 32 мм, а высота фокусировочного кольца — 40 мм (максимум).

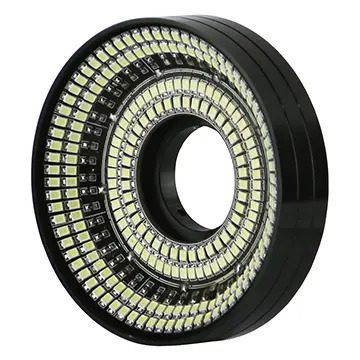

КОД:UWC6016

UWC6016 — это программируемый источник мягкого света с 2 кольцами, 8 зонами и 16 направлениями. Он особенно подходит для освещения продуктов с высокоотражающими поверхностями, таких как проверка стекла, обработанных металлических поверхностей, ювелирных изделий и т.д. Он имеет независимо регулируемые углы освещения 45 градусов и 90 градусов, что позволяет удовлетворить требования к поверхностному освещению большинства продуктов.

• UWC6016 поставляется с собственной платой регулировки яркости и использует связь RS232. Он может быть подключен к контроллеру UWC или COM-порту компьютера для использования.
• Он имеет интегрированную структуру излучающего диска и платы управления, отличающуюся уникальным и стабильным общим конструктивным решением.
• Он обеспечивает 16 основных углов освещения в 2 кольцах и 8 зонах.
• Благодаря взаимодействию с настраиваемым кольцом для увеличения высоты, возможно освещение под несколькими горизонтальными углами, а также обработка поверхностей с такими характеристиками, как различные "фаски", "перепады высот", "слабые края" и поверхности, близкие к "зеркальным".
• Каждая зона может непрерывно регулироваться в 200 уровнях, а максимальный выходной ток можно задать в 16 градациях.
• Обладает высокой стабильностью яркости, отсутствием мерцания, стабильным значением серого на краях изображения, что обеспечивает повторяемость точности функции поиска края в измерительном программном обеспечении.
• Использует связь RS232, обладает высокой помехоустойчивостью и подходит для использования с крупными, средними и малыми машинами.
• Предоставляет интерфейс API, что делает интеграцию программного обеспечения простой и удобной.
• Благодаря передовой технологии управления яркостью LED и высококачественным производственным процессам обеспечивает надежную работу продукта в течение длительного времени.
• Имеет выход с постоянным током для одного канала нижнего света (0-100 мА) и одного канала коаксиального света (0-100 мА), а также управление одним каналом лазерного индикатора.
• Использует высококачественные светодиоды с высокой цветовой температурой, без цветовых различий. Спектральное распределение близко к солнечному свету, отличается долгим сроком службы и минимальным снижением яркости.
• Опционально может быть оснащен рассеивателем мягкого света для дальнейшего повышения гибкости освещения. Доступно фокусирующее кольцо, которое можно адаптировать к различным фокусным расстояниям объективов.
• Внешний диаметр составляет 100 мм, толщина — 24 мм, рабочее расстояние — 35 мм.

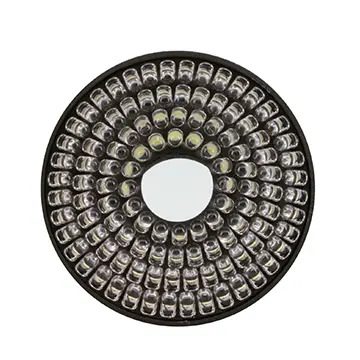

ПОВЕРХНОСТНЫЙ ИСТОЧНИК СВЕТА КОД: UWC6032

UWC6032 — это программируемый источник света с 4 кольцами, 8 зонами и 32 направлениями. Он имеет 32 угла излучения и определенные возможности низкоуглового освещения. Может быть напрямую подключен к интерфейсу RS232 контроллера UWC.

• 32-направленный программируемый источник света использует форму для позиционирования угла излучения каждого светодиода, обеспечивая согласованность точности измерений.
• Имеет компактную круглую форму, изящен, красив и прост в установке.
• Оснащен 112 светодиодами медицинского класса, что увеличивает яркость на 55% по сравнению с UWC4003, при этом внешний диаметр увеличивается всего на 1 мм.
• Используются высококачественные встраиваемые светодиоды холодного света с малым затуханием и длительным сроком службы. Они уменьшают тепловую деформацию тонких и легких деталей при освещении. Также доступен теплый свет (чистый белый свет).
• Оснащен современной встроенной платой управления источником света, обеспечивающей стабильную яркость без мерцания.
• Фокусные расстояния часто используемых зум-объективов различаются примерно на 12 мм. Для короткофокусного объектива можно отрезать верхнюю часть установочного кольца для достижения соответствия фокусного расстояния.
• Компактный узел установки лазерного индикатора легко регулируется. Может быть выбран одинарным или двойным, доступно 32 направления.
• Углы освещения четырех колец составляют: 45,5, 51,5, 58,5 и 66 градусов (угол с поверхностью изделия), оптимальное фокусное расстояние — 38 мм.
• Напряжение питания UWC6032: 12,5±0,25 В постоянного тока при 980 мА, ток питания не менее 2 А.
• Внешний диаметр — 88 мм, толщина — 28 мм, максимальная высота фокусировочного кольца — 40 мм.

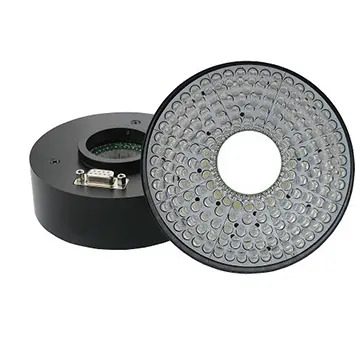

КОД:UWC6045 (СТАРАЯ МОДЕЛЬ)

UWC6045 — это противоударный источник света с 40 направлениями и лазерным индикатором. Он является стандартным источником света для средне- и высококлассных измерительных приборов. Этот источник света разделен на 5 колец, 8 зон и имеет независимое управление освещением по 40 направлениям, обеспечивая до 40 углов освещения.

• UWC6045 используется путем подключения к интерфейсу RS232 (со встроенным источником питания 12 В) контроллера ЧПУ серии UWC.
• Обеспечивает освещение с до 40 направленных углов в 5 кольцах и 8 зонах, что позволяет удовлетворить требования к освещению подавляющего большинства изделий.
• Служит источником света для визуального контроля измерительных приборов и аналогичных устройств. Имеет интегрированную конструкцию светоизлучающего диска и платы управления.
• Использует связь RS232. Передовая технология проектирования позволяет кабелю достигать длины до 20 метров, что делает его подходящим для использования с различными станками разной длины хода.
• Предоставляет интерфейс функций API, что облегчает интеграцию в программное обеспечение.
• Может подключаться к интерфейсам RS232 устройств UWC4000i, UWC4000P, UWC3500 и UWC5000. Подключение удобно и не занимает COM-ресурсы компьютера.
• Может быть оснащен специальным "удлинительным кольцом" UWC6045 для регулировки расстояния между источником света и изделием.
• Имеет функцию установки уровня яркости, что позволяет согласовывать с различными объективами и камерами.
• Одновременно обеспечивает углы освещения в диапазоне фокусных расстояний от 40 мм до 150 мм и может обеспечивать освещение для объективов с различными фокусными расстояниями.
• Питается от промышленного высококачественного стабилизированного источника питания: 12 В постоянного тока + 0,2 В@1,8 А.
• Может быть оснащен противоударным устройством ACC10 для кольцевого источника света.
• Наружный диаметр составляет 111 мм, толщина — 32 мм, а максимальная высота фокусировочного кольца — 40 мм.

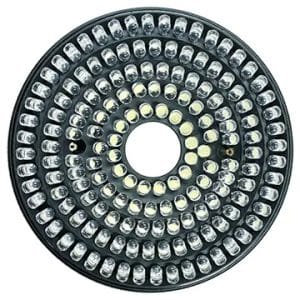

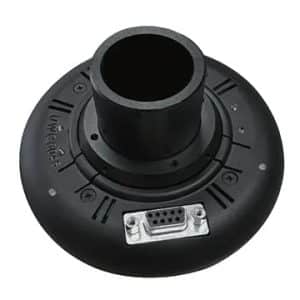

ПОВЕРХНОСТНЫЙ ИСТОЧНИК СВЕТА КОД: UWC6045 (НОВАЯ МОДЕЛЬ)

UWC6045 — это противоударный источник света с 40 направлениями и двойными лазерными индикаторами. Он является стандартным источником света для средне- и высококлассных измерительных приборов. Этот источник света разделен на 5 колец, 8 зон и имеет независимое управление освещением для 40 направлений, обеспечивая до 40 углов освещения.

• UWC6045 используется путем подключения к интерфейсу RS232 (со встроенным блоком питания 12 В) контроллера ЧПУ серии UWC.
• Благодаря круглому и новому внешнему виду он более маневренный, эстетичный, более высокого класса и более практичный.
• Поверхность светодиодов имеет форму Храма Неба, что минимально затрудняет обзор оператора и соответствует эргономике.
• С 40 углами освещения в 5 кольцах и 8 зонах он может удовлетворить требования к освещению подавляющего большинства продуктов.
• Внешнее кольцо обеспечивает освещение под сверхнизким углом 37 градусов. По сравнению с углом 45,5 градусов у старой версии 6045, эффект низкоуглового освещения значительно лучше и может частично заменить применение UWC6100.
• Оснащен встроенным тензометрическим противоударным механизмом. Срабатывание при силе 25 граммов более чувствительно. Независимо от столкновения с плафоном или светодиодами, оно может быть обнаружено и отведено более своевременно. Обладает высокой надежностью обнаружения и мало влияет на заготовку.
• Скрытые двойные лазерные индикаторы легко регулируются и не влияют на установку других датчиков, идеально реализуя индикацию центра поля зрения и индикацию фокусировки.
• Стандартно поставляется с цилиндром регулировки фокусного расстояния. Ослабив установочный винт сбоку, можно выдвигать и втягивать втулку, что обеспечивает совместимость с зум-объективами разного фокусного расстояния.
• На монтажном фланце предварительно просверлены отверстия под винты M3, и можно добавить подъемный механизм для достижения идеального сочетания измерений зондом/ПЗС.
• Уровень яркости можно устанавливать от 1 до 16, что позволяет адаптироваться к продуктам с разной отражательной способностью, объективам с разной пропускной способностью и ПЗС-матрицам с разной светочувствительностью.
• Напрямую подключается к интерфейсу RS232 контроллера, что просто и надежно.
• Напряжение питания составляет 12,5±0,25 В постоянного тока при 1400 мА, номинальная мощность — 18 Вт, а ток питания — не менее 2 А.
• Новое пятикольцо имеет углы излучения 37, 45, 53, 62 и 72 градуса (угол с поверхностью изделия), оптимальное фокусное расстояние составляет 35 мм.
• Внешний диаметр — 119 мм, толщина — 32 мм, максимальная высота фокусировочного кольца — 40 мм.

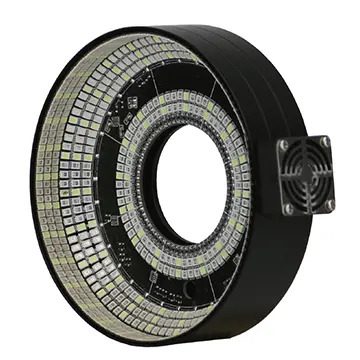

КОД:UWC6100

UWC6100 — это четырехцветный электрический подъемный программируемый источник света с 3 кольцами, 8 зонами, 4 цветами и 96 каналами. Это международное передовое решение для источников света измерительной визуализации. С тремя основными углами освещения 0°, 45° и 90° он использует четырехцветные широкоугольные светодиоды RGBW в сочетании с программируемым подъемным механизмом, обеспечивая мягкие и равномерные световые лучи без мертвых зон в пределах 180-градусного купола. Он не только удовлетворяет требованиям освещения для характерных деталей, таких как контуры поверхности, фаски, внутренние радиусы и перепады высот большинства обработанных деталей, метизов и пластиковых изделий, но и реализует программируемое и полностью автоматическое обнаружение на разных высотах освещения для одного и того же изделия, решая проблему, когда фиксированные источники света не могут учитывать как высокие, так и низкие положения освещения.

• UWC6100 поддерживает стробоскопическое освещение, обеспечивая поддержку освещения для высокоэффективных измерений с летающей съемкой.
• Интегрированный механизм светоизлучающего диска, платы управления и контроллера подъема отличается уникальной и стабильной общей конструкцией.
• Он обеспечивает 24 основных угла освещения в 3 кольцах и 8 зонах. В сочетании с управлением подъемом можно реализовать освещение под любым углом от 0 до 87 градусов, а освещение "купола" может быть запрограммировано.
• Его угол излучения 0-30° позволяет отображать "фаски, режущие кромки", "перепады высот", "слабые края", "днища канавок", контуры, близкие к "зеркальным", и контуры поверхности полупрозрачных изделий (таких как керамика, светлый пластик и силиконовая резина) с высоким контрастом в измерительном программном обеспечении.
• Каждый раздел оснащен светодиодами четырех цветов: красного, зеленого, синего и белого, с диапазоном регулировки 0-1024. Благодаря смешиванию RGB можно получить до одного миллиарда видов цветовых температур освещения, которые почти полностью охватывают различные цвета в природе. Это позволяет обеспечить наилучшую цветовую температуру освещения в зависимости от оптических характеристик различных продуктов.
• Каждый раздел может непрерывно регулироваться от 0 до 200 уровней в программном обеспечении, а максимальный выходной ток можно установить в 5 градаций.
• Он обладает высокой стабильностью яркости и отсутствием мерцания, обеспечивая стабильность значения серого на краю изображения и гарантируя повторяемость точности поиска края измерительного программного обеспечения.
• Он может работать в стробоскопическом режиме и режиме непрерывного освещения, которые можно переключать программно для реализации обнаружения с летающей съемкой.
• Он имеет встроенный контроллер двигателя подъема и не зависит от других контроллеров движения. Высокое и низкое положение кольцевого источника света можно программно контролировать через программное обеспечение обнаружения.
• Для выбора доступны три модели: одноцветная красная модель, одноцветная белая модель и четырехцветная модель (красный, зеленый, синий, белый).
• Опционально доступен мягкий светорассеиватель, который позволяет выполнять измерения на поверхностях деталей с высокой степенью обработки, избегая влияния точечных бликов на точность измерений.
• Опционально доступна навигационная камера (отверстия для установки камеры предусмотрены).
• Прямое подключение к интерфейсу RS232 контроллера, просто и надежно.
• Напряжение питания: 12,5±0,25 В постоянного тока при 5 А, номинальная мощность: 62 Вт, ток питания не менее 8 А.
• Углы излучения трех колец: 0°, 45° и 90°. Оптимальное фокусное расстояние: 0–60 мм (расстояние от края плафона до изделия).
• Внешний диаметр: 125 мм, толщина: 33 мм, рабочее расстояние: 0–60 мм.

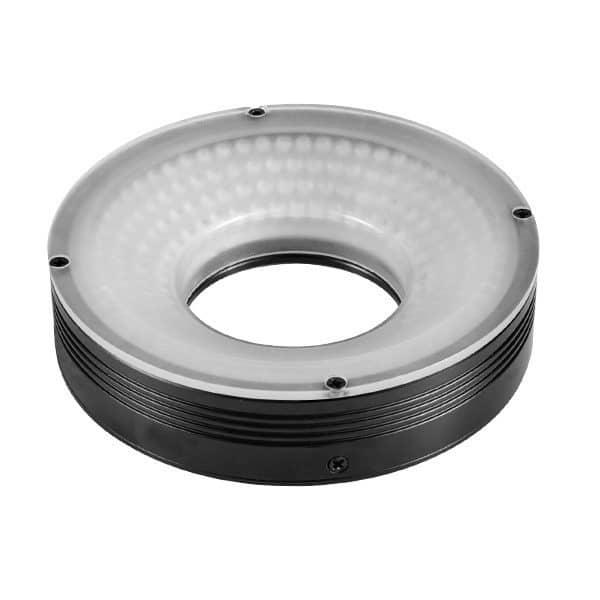

КОД: UWC6200

Кольцевой источник света использует уникальную осветительную структуру, обеспечивая рассеянное освещение с высокой яркостью и равномерностью. Он предлагает различные углы освещения и цветовые комбинации, что позволяет лучше подчеркнуть трехмерную информацию объектов. Это один из широко используемых источников света в промышленности машинного зрения. Благодаря массиву светодиодов высокой плотности, он обладает высокой яркостью, а компактные конструкции экономят место для установки.

• Кольцевой источник света обеспечивает освещение под разными углами, что позволяет подчеркнуть трехмерную информацию объектов.
• Эффективно решает проблему теней, вызванных диагональным освещением.
• Имеет уникальную конструкцию теплоотвода, массив светодиодов высокой плотности и высокую яркость.
• Окружающая поверхность имеет рифленую конструкцию, что увеличивает площадь теплоотвода и обеспечивает срок службы источника света.
• Опционально доступна рассеивающая пластина, которая обеспечивает равномерное распределение света.

Цвет (длина волны) световой волны	Белый свет: 6000–7500 К Синий свет: 460–475 нм Зеленый свет: 520–530 нм Красный свет: 620–630 нм Инфракрасный свет: 810–940 нм Ультрафиолетовый свет: 365–405 нм
Соответствующий контроллер	Аналоговый контроллер, цифровой контроллер, стробоскопический контроллер
Рабочая среда	Температура: 0-50℃, Влажность: 20-85% без конденсации
Дополнительные аксессуары	Удлинительный кабель для источника света
