Характеристики и области применения

Характеристики продукта:

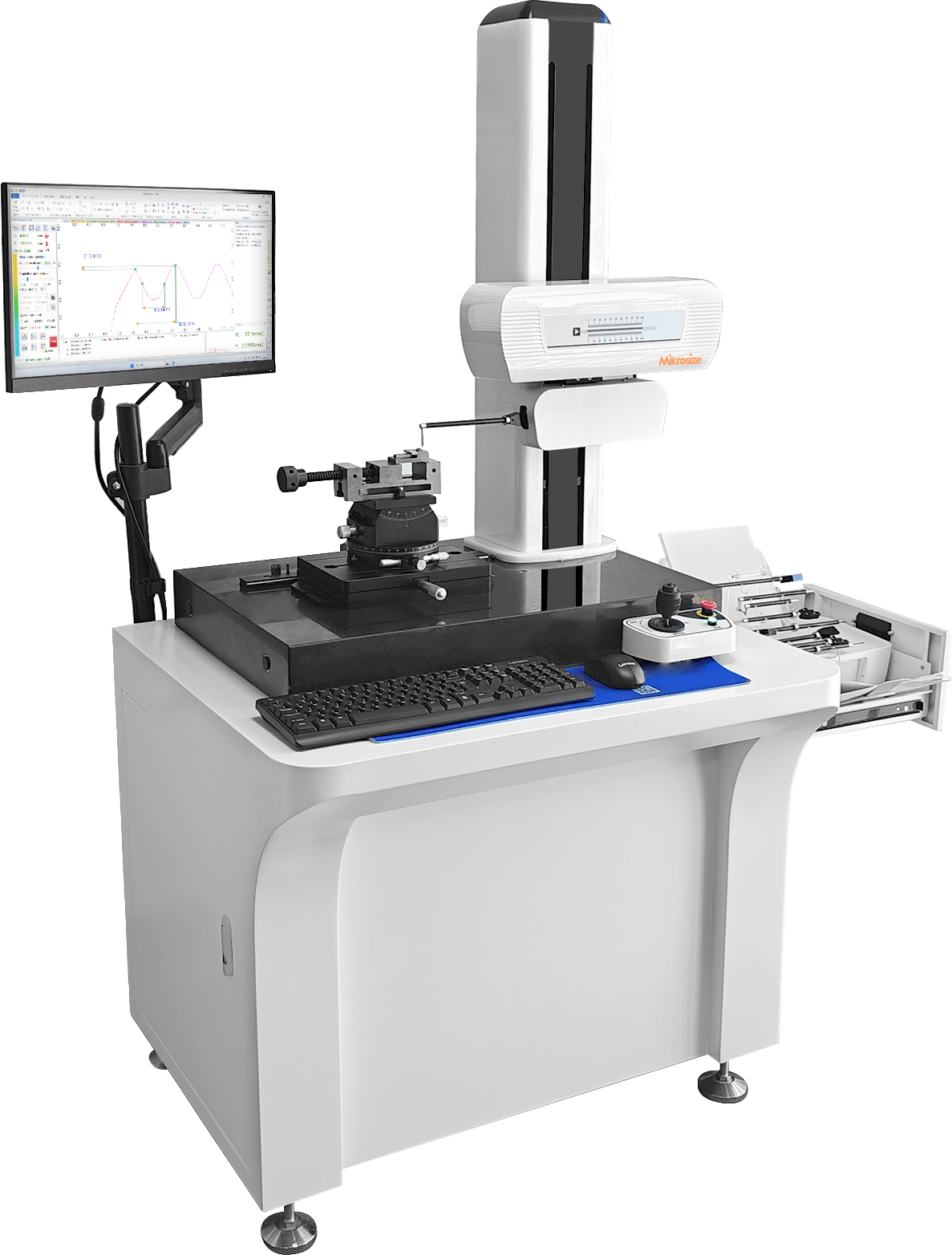

Измерительный прибор в декартовой системе координат
Одновременное измерение шероховатости и профиля без замены датчика

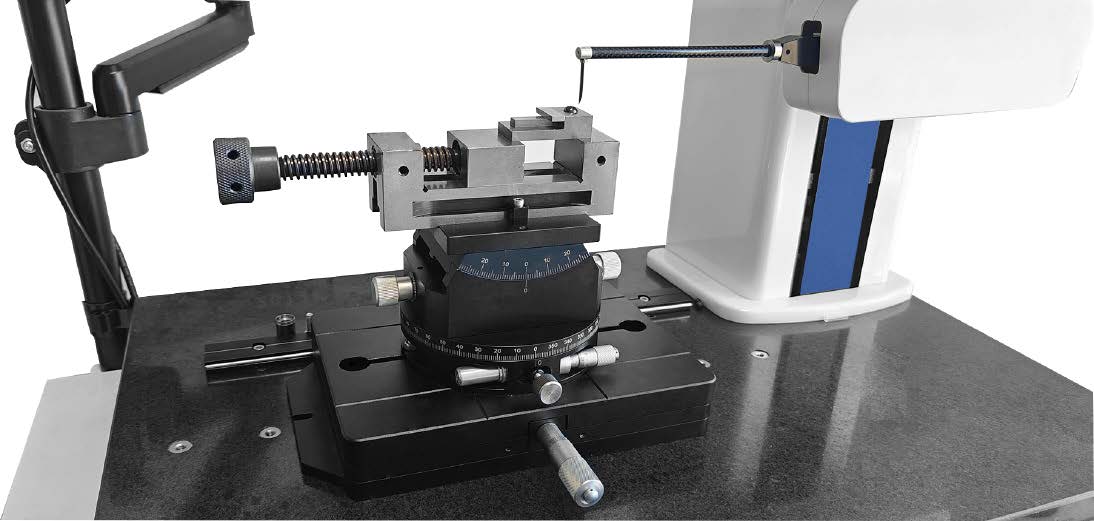

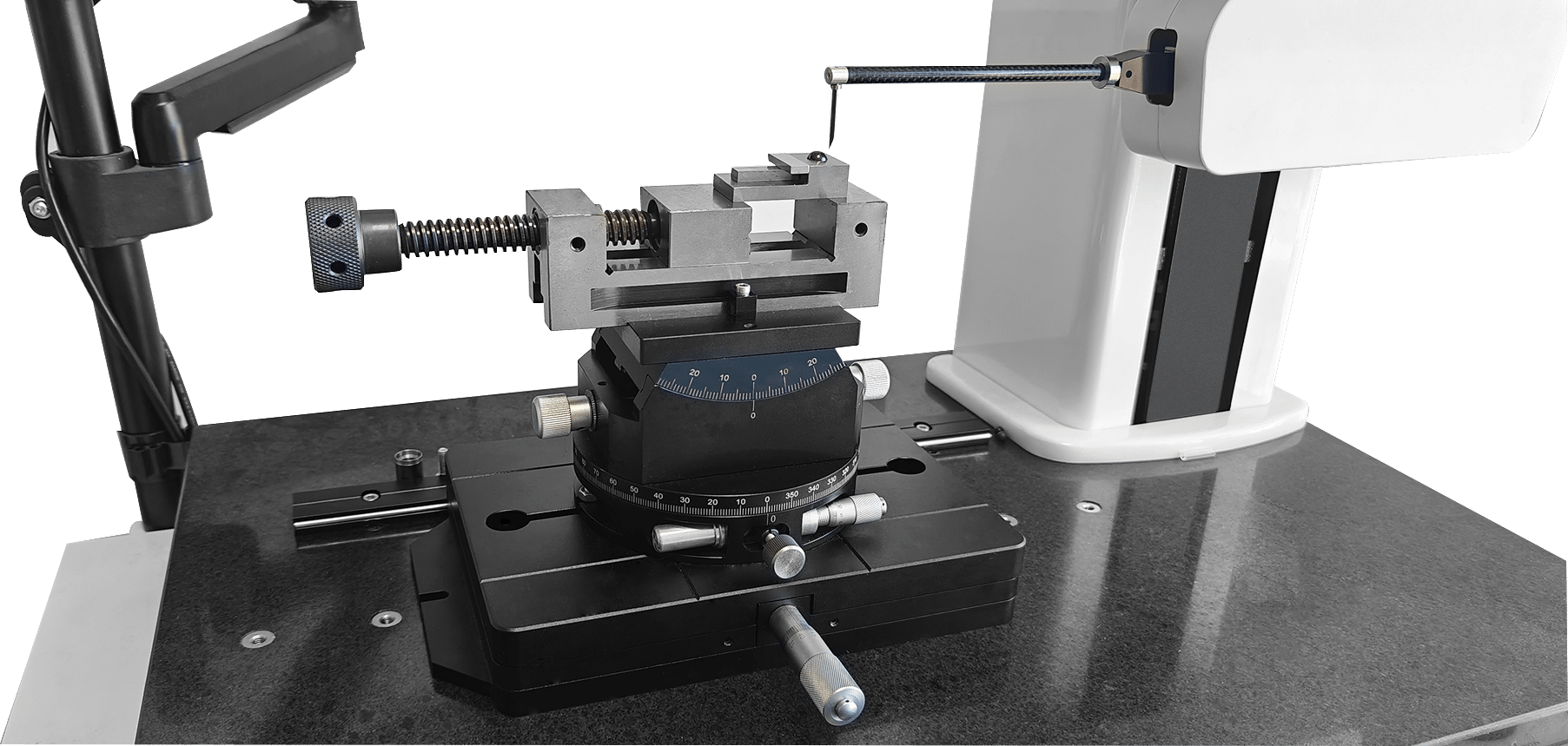

Механическая часть использует прецизионную линейную направляющую в качестве эталона измерения, обеспечивая точность измерений и длительный срок службы
Горизонтальная направляющая предлагает варианты с воздушной подушкой и фрикционной направляющей
Прецизионные цифровые датчики и прецизионные решетчатые датчики перемещения измеряют перемещения в направлениях X и Z, гарантируя точность измерения профиля детали
Высокоточный решетчатый датчик с максимальным диапазоном 60 мм удовлетворяет большинство потребностей в измерениях
Разрешение до 0,001 мкм и минимальный интервал выборки 0,01 мкм
Стандартный ход стойки 450/500 мм, возможны индивидуальные ходы

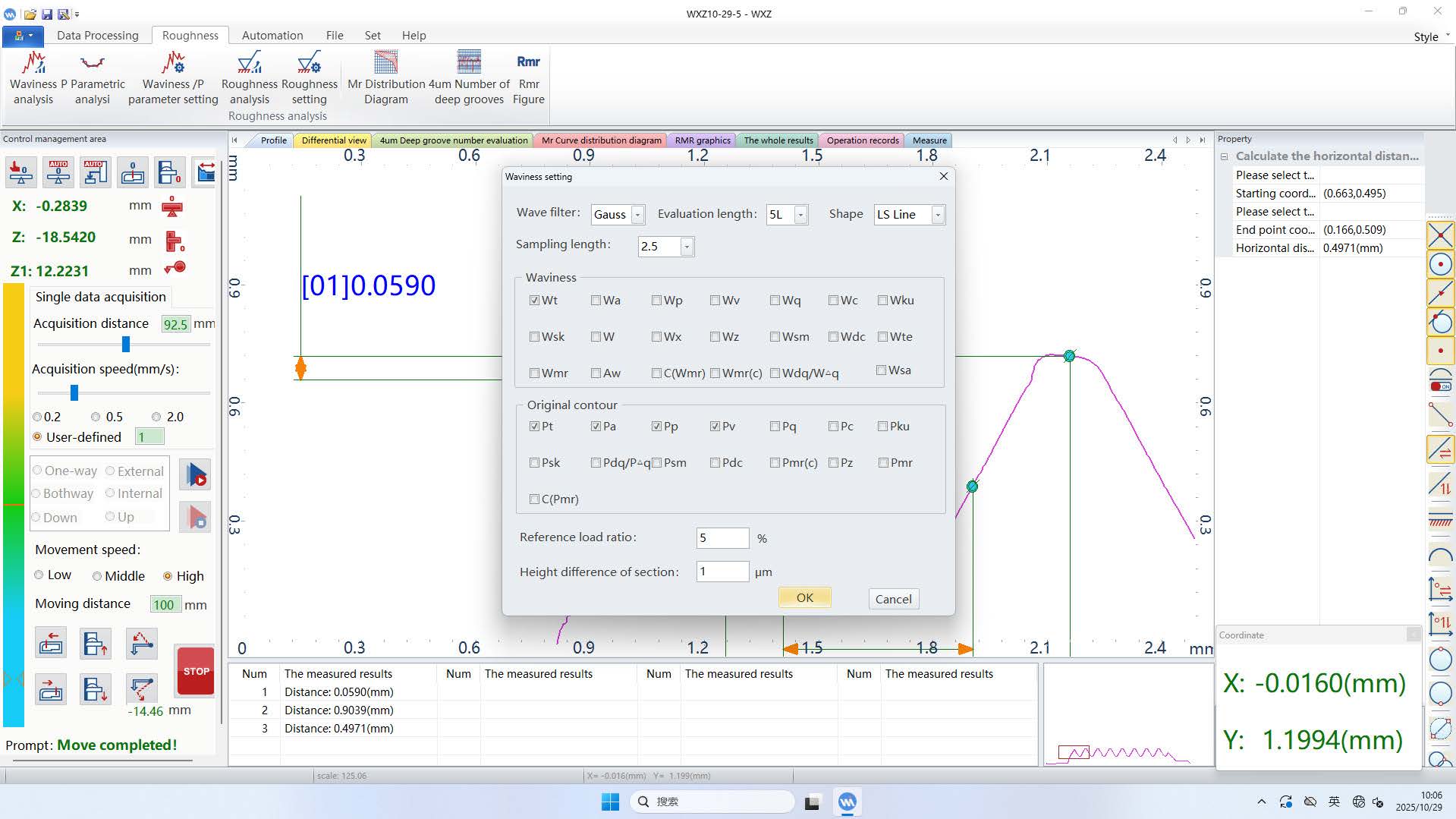

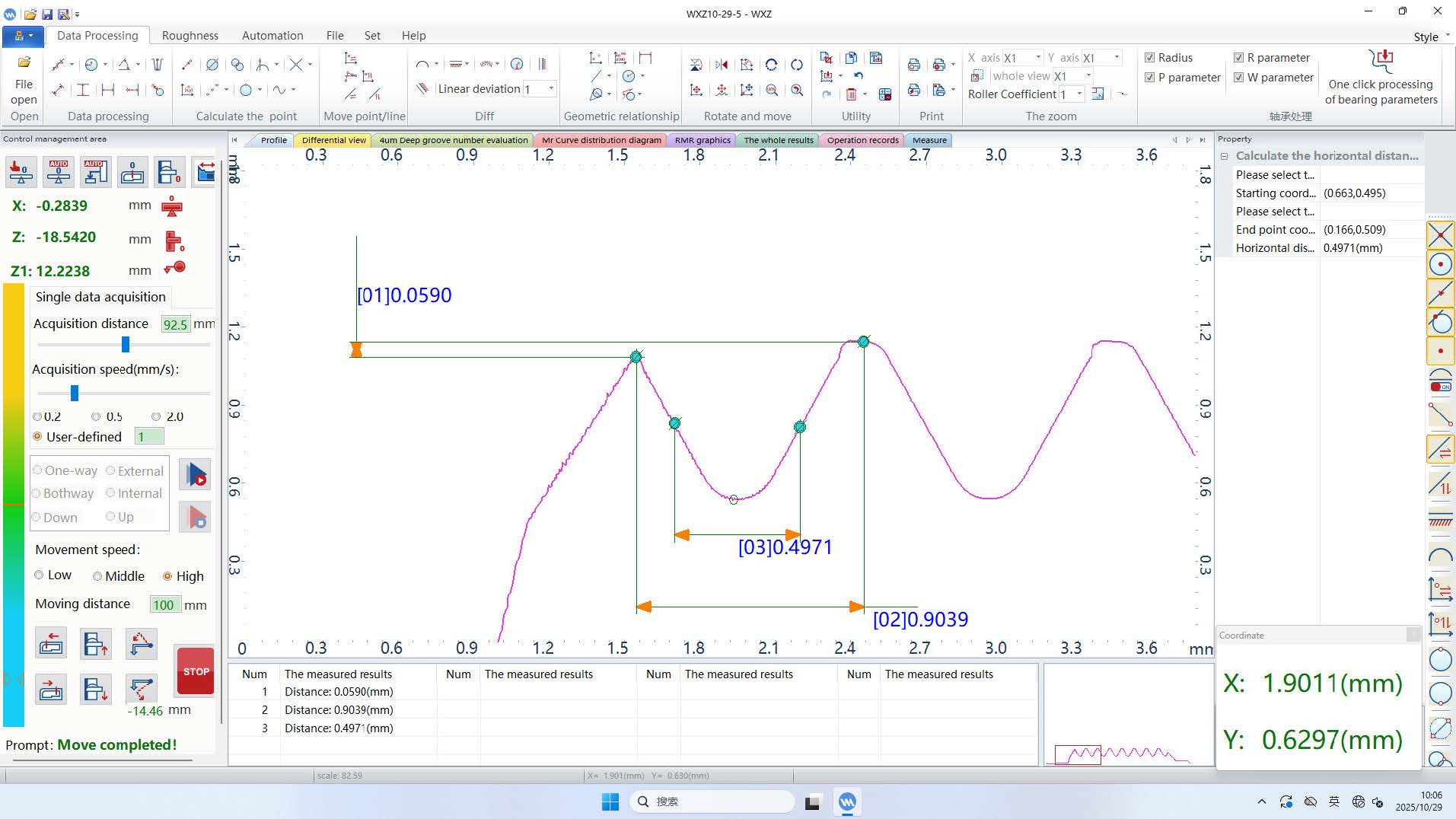

Оснащен высокопроизводительным собственным программным обеспечением, отличающимся удобством использования и высокой эффективностью измерений, с высокой совместимостью с CAD-программами
Программное обеспечение может обрабатывать различные формы уплотнительных канавок (углы, фаски R, глубина канавки, ширина канавки); прямолинейность и выпуклость образующих для валов; радиус кривизны и положение центра различных дуг и т.д.
Поддерживает непрерывное нанесение размеров, базовое нанесение размеров и произвольное добавление точек
Обеспечивает свободное вращение графики и координат
Автоматическое сохранение исходных данных для удобного многократного нанесения размеров
При активации функции захвата автоматически генерирует и захватывает характерные точки, такие как пересечения, центры окружностей, середины линий, конечные точки, пересечения дуг, середины дуг и точки касания
Программное обеспечение совместимо с операционными системами Windows XP, Windows 7, Windows 10 и Windows 11
Однокнопочное переключение между китайским и английским языками в программном обеспечении

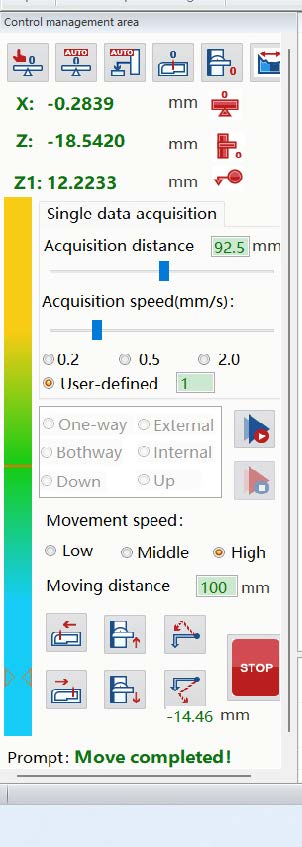

Автоматическая калибровка программного обеспечения, поддержка автоматического измерения и нанесения размеров
Оснащено функциями автоматического контакта, подъема и отвода щупа для предотвращения его повреждения
Встроенная высокоинтегрированная печатная плата, все интерфейсы объединены на одной плате для удобства обслуживания

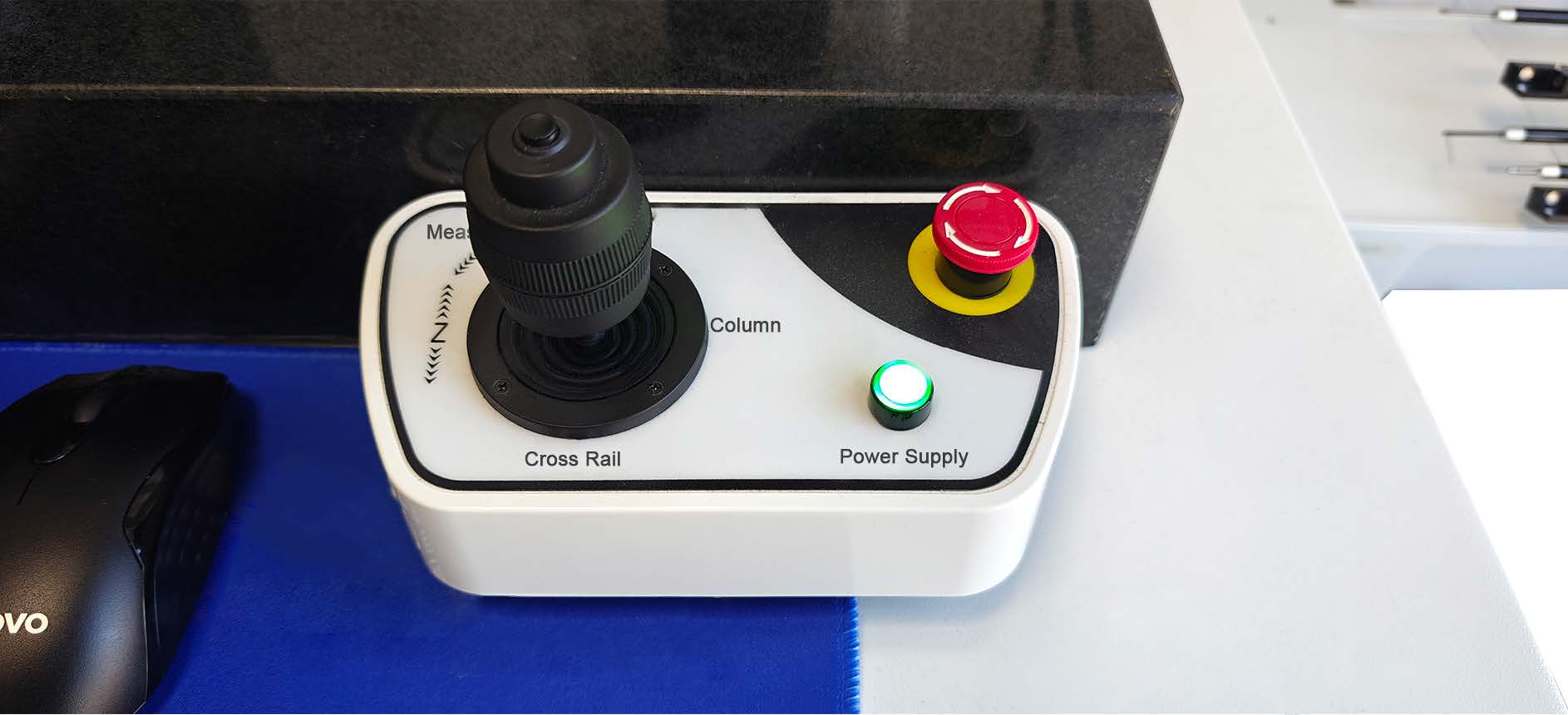

Управление с помощью четырехосевого джойстика для удобства работы
Поддерживает функции измерения профиля, шероховатости, исходного профиля и волнистости
Оснащено интерфейсами USB

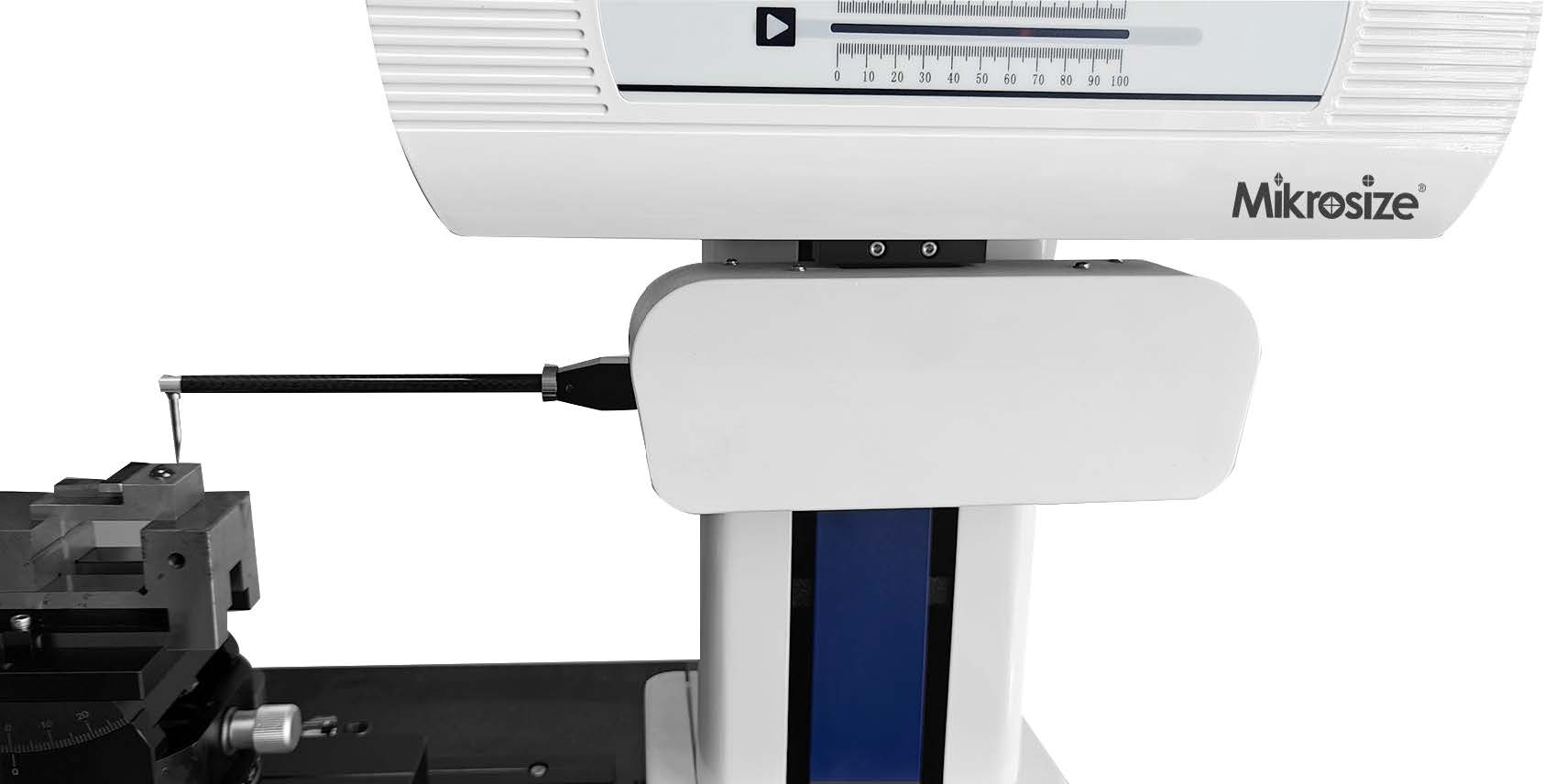

Магнитный стержень щупа для быстрой и удобной полной замены
Соответствует отраслевым стандартам, таким как JB/T 11271-2012, ISO 25178-601, ISO 21920 и UNI EN ISO 12179

Применение продукта:

Подшипниковая промышленность

Измерение формы уплотнительных канавок (угол, фаска R, глубина канавки, ширина канавки и т.д.) внутренних и наружных колец; выпуклость, угол и логарифмическая кривая образующей роликов и колец различных роликовых подшипников.

Автомобильная, мотоциклетная и холодильная промышленность

Измерение параметров образующих поршней, поршневых пальцев и толкателей клапанов автомобилей, мотоциклов и компрессоров; а также возможность измерения параметров различных наклонных деталей.

Машиностроение, прецизионная металлообработка, прецизионные инструменты, режущие инструменты, пресс-формы, автозапчасти, мотоциклетные детали, компрессоры, электромеханика, двигатели, оптические компоненты и другие отрасли.

Технические характеристики

<td width="177" valign="top" style="width: 25.

Наименование		Прибор для измерения шероховатости и контура
Модель		MRC-100	MRC-150	MRC-200
Тип горизонтальной направляющей		Фрикционная направляющая / Аэростатическая направляющая
Угол подъема		Подъем 77°, Спуск 88°
Скорость измерения		0,02 мм ~ 4,0 мм/с
Диапазон измерения	Ось X (Горизонтальная направляющая)	100 мм	150 мм	200 мм
	Ось Z1 (Датчик)	±20 мм	±25 мм	±30 мм
	Ось Z (Колонна)	450 мм	500 мм	500 мм
	Минимальное внутреннее отверстие	6 мм (Меньший внутренний диаметр можно измерить, заменив малый щуп)
Точность контура	Линейная точность X	±（0,8+0,02L）мкм L: Расстояние измерения
	Разрешение оси X	0,01 мкм
	Линейная точность Z1	±（0,8+0,02H）мкм H: Высота измерения
	Разрешение оси Z1	0,01 мкм
	Угол	≤1′
	Дуга	≤±（0,8+R/12）мкм R：0,5 мм ~ 10 мм
	Дуга Pt	≤0,5 мкм
	Прямолинейность	0,6 мкм/100 мм
Точность шероховатости	Погрешность показаний	±（5нм+0.05A）A: Стандартное значение
	Остаточный шум	≤0.005мкм
	Диапазон Z1 (Датчик)	±3мм
	Разрешение	0.1мкм
	Повторяемость показаний	±3%
	Длина волны среза	0.025、0.08、0.25、0.8、2.5、8мм
	Длина оценки	λc*1、2、3、4、5、6、7、8
	Параметры шероховатости	Ra, Rq, Rz(Ry), Rz(DIN), R3z, Rz(jis),Rp, Rv, Rt, Rsk, Rsm, Rc, Rpm, Rku,Rdq, Roc, Mr1, Mr2, Rpk, Rvk, Rk, Rdc,A1, A2, Rx, AR, Rcp, Rmax, Rz-ISO
	Параметры волнистости	wt, wa, wp, wv, wq, wc, wku, wsk, w, wx, wz, wsm, wdc, wte, wmr, Aw,c(wmr), wmr(c), wdq
	Параметры исходного профиля	Pt, Pa, Pp, Pv, Pq, Pc, Pku, Psk, Pdq, Psm, Pdc,Pmr, Pz, Pmr
Сжатый воздух (требуется для направляющей на воздушных подшипниках, предоставляется пользователем)		Давление воздуха 0.4МПа, расход 0.1м³/мин; Подача воздуха 0.6МПа, 0.25м³/мин
Электропитание		AC 220V-240V, 50Гц; Отдельный заземляющий провод, максимальная мощность 500Вт
Требования к окружающей среде		Нормальная температура, влажность 20~80%RH; Без конденсации, без явных источников вибрации

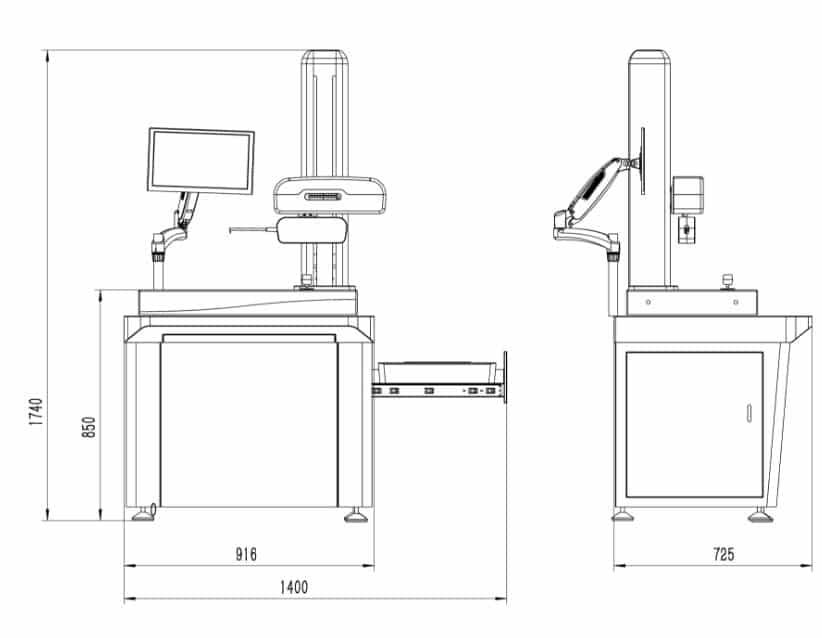

Габаритные размеры изделия (ДлинаШиринаВысота)		14007251740мм
Габаритные размеры упаковки (ДлинаШиринаВысота)		9609601950мм
Вес изделия		270кг
Общий вес упаковки		300кг

Стандартная комплектация

Наименование	Количество
Основной блок прибора для измерения шероховатости и контура	1 комплект
Большой плоский рабочий стол	1 шт.
Рабочий стол с регулировкой угла	1 шт.
Тиски	1 шт.
Однолезвийный щуп 3*24	1 шт.
Щуп для шероховатости 3*24 (Использовать только обведенную часть, выровнять)	1 шт.
Однолезвийный щуп 1*6	1 шт.
Щуп для шероховатости 1*6 (Использовать верхний, аналогично 23, только головку)	1 шт.
Углеродный стержень зонда Φ8*150 мм	1 шт.
Калибровочные стандартные детали	1 комплект
Компьютер Lenovo	1 шт.
Принтер	1 шт.
Система фильтрации (оснащена воздушной направляющей)	1 комплект
Программное обеспечение	1 комплект
Сертификат качества	1 экз.
Гарантийный талон	1 экз.
Свидетельство о калибровке	1 экз.
Инструкция по эксплуатации	1 экз.
