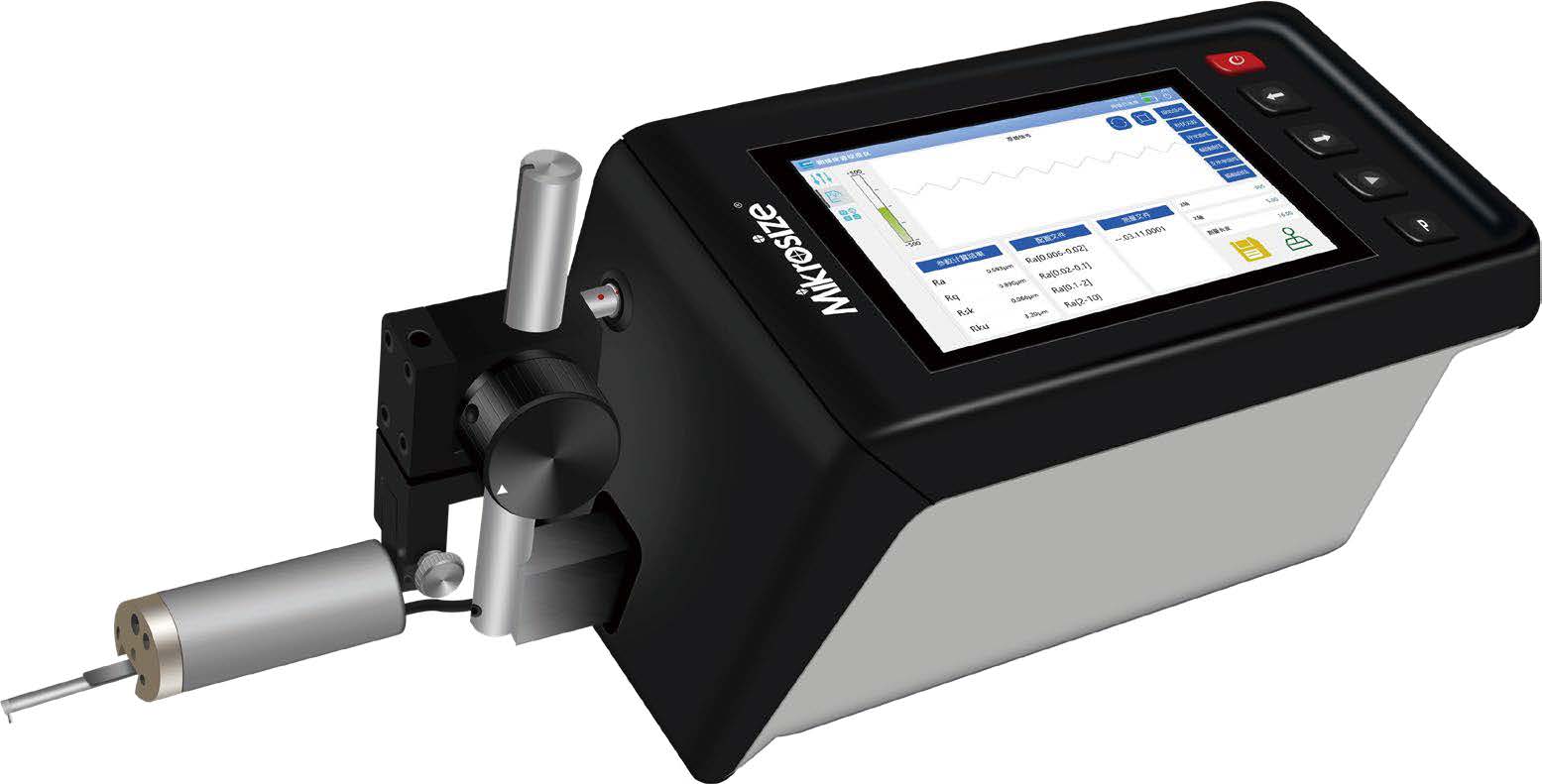

iSurfa-300 Измеритель шероховатости и волнистости

QR

×
QR-код

https://mikrosize.ru/product/isurfa-300-roughness-waviness-tester/

ISurfa 300图（1）

ISurfa 300图（2）

ISurfa 300图（3）

ISurfa 300图（4）

ISurfa 300图（5）

ISurfa 300图（6）

Видеодемонстрация

Оставить сообщение Get Catalog

Характеристики и области применения

Характеристики продукта:

Высокоточная направляющая с большим ходом, длиной до 30 мм.
Диапазон датчика ± 500 мкм.
Универсальное устройство, удобное для переноски и комфортное в эксплуатации.</
Полный набор параметров, включая 5 типов измерений и несколько национальных стандартов.
Измерение без направляющей головки обеспечивает более точное отображение морфологии обработанной поверхности.
Измерительный щуп можно напрямую заменять, что упрощает замену и позволяет проводить измерения в различных сценариях.

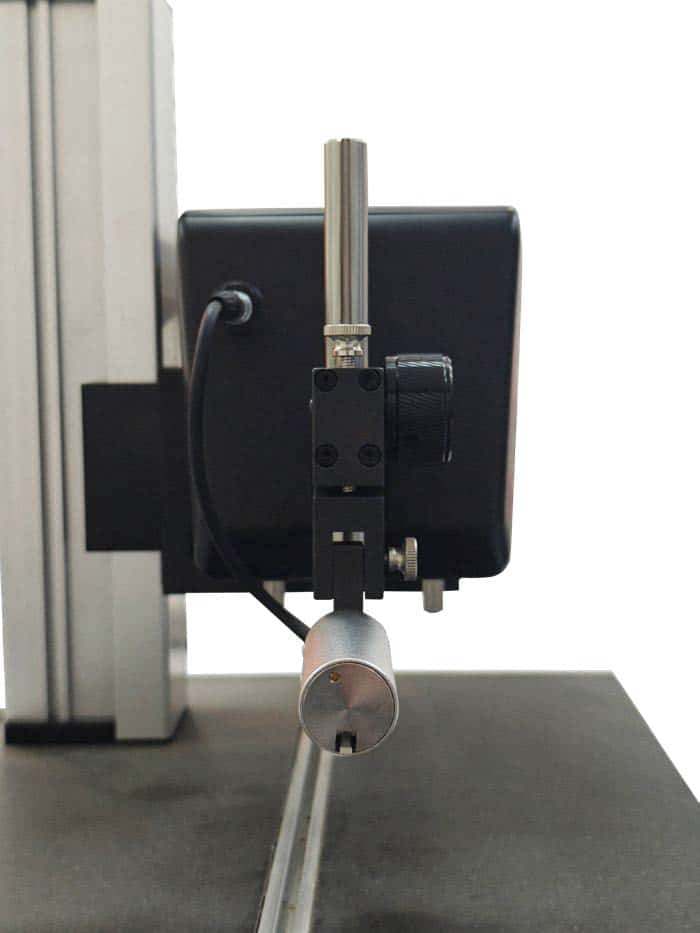

Датчик может переключаться вертикально в одном направлении с направляющей, а измерительная канавка глубины может быть выполнена сбоку без ограничений по глубине щупа и канавки.
Английский язык и другие языки по запросу.
Удобное хранение данных, возможна прямая запись во встроенную память устройства.
Анализ и расчет, включая несколько методов фильтрации, могут свободно комбинироваться для удовлетворения требований.
Поддержка автоматической многократной калибровки по стандартным блокам, что значительно снижает погрешности калибровки.

Применение продукта:

В машиностроительной промышленности используется для контроля шероховатости и волнистости поверхности металлических деталей после обработки, таких как валы, шестерни, пресс-формы и т.д., чтобы гарантировать соответствие качества поверхности деталей проектным требованиям.
В материаловедческих исследованиях применяется для анализа микро-геометрической формы поверхности материалов, изучения взаимосвязи между характеристиками поверхности и свойствами материалов, обеспечивая данные для разработки новых материалов.
Шероховатость поверхности печатных плат (PCB) может влиять на качество пайки и электрические характеристики электронных компонентов. Данное устройство может использоваться для контроля поверхности PCB, обеспечивая стабильность и надежность цепей.

Технические характеристики

Модель		iSurfa-300
Диапазон		Направление X: 300 мм / Направление Z: ±500 мкм
Разрешение		Направление X: 0,0016 мкм/±50 мкм - 0,016 мкм/±500 мкм
Прямолинейность		1 мкм/30 мм
Параметры	Профиль шероховатости	Ra75,Rq,Rp,Rv,Rc,Rt,S,R3z,PPI,Ra,Rsk,Rku,Ry,Sm,RΔa,RΔq,Rz,Pc,Rλa,Rλq,lr,RSm,Rz94,RPc,RS,Rz.I,Rpm,HSC
	Профиль волнистости	WCA, WCC-q, WCC-p, WCC-v, WCC-m, WCC2Sm, WCA, WC-q, WC2p, WC-v, WCM, WC2Sm, WC-t, Wa, Wq, Wsk, Wku, Wp, Wv, Wz, Wc, Wt, WSm, WΔq, WPc
	Первичный профиль	Rsk, Rku, Rmax, Sm, Δa, Δq, Rz, λa, λq, lr, TILT A, AVH, Hmax, Hmin, AREA, Rz.J, Pa, Pq, Psk, Pku, Pp, Pv, Pc.I, Pt, PSm, PΔq, PPc, Pc
	Кривая Абботта	Rk,Rpk,Rvk,Mr1,Mr2,V0,K,A1,A2
	Мотив	NCRX,AR,R,Rx,NR,CPM,SR,SAR,AW,W,Wx,Wte,NW,SW,SAW,Rke,Rpke,Rvke,Mr1,Mr2,V0,K
Оценочная кривая		Профиль шероховатости, профиль волнистости, первичный профиль, кривая Абботта, мотив
Характеристическая кривая		Кривая Абботта (Rmr(c),Rmr2(c),Rδc(c),tp(c),tp2(c),Htp(c)), кривая анализа амплитудной частоты, кривая распределения амплитуд
Удаление формы		Глобально, первая половина, вторая половина, центр, 2 точки, кривая

7349%">

Тип фильтра

Гауссов, БПФ, ПК, ДП, 2RC Фильтр

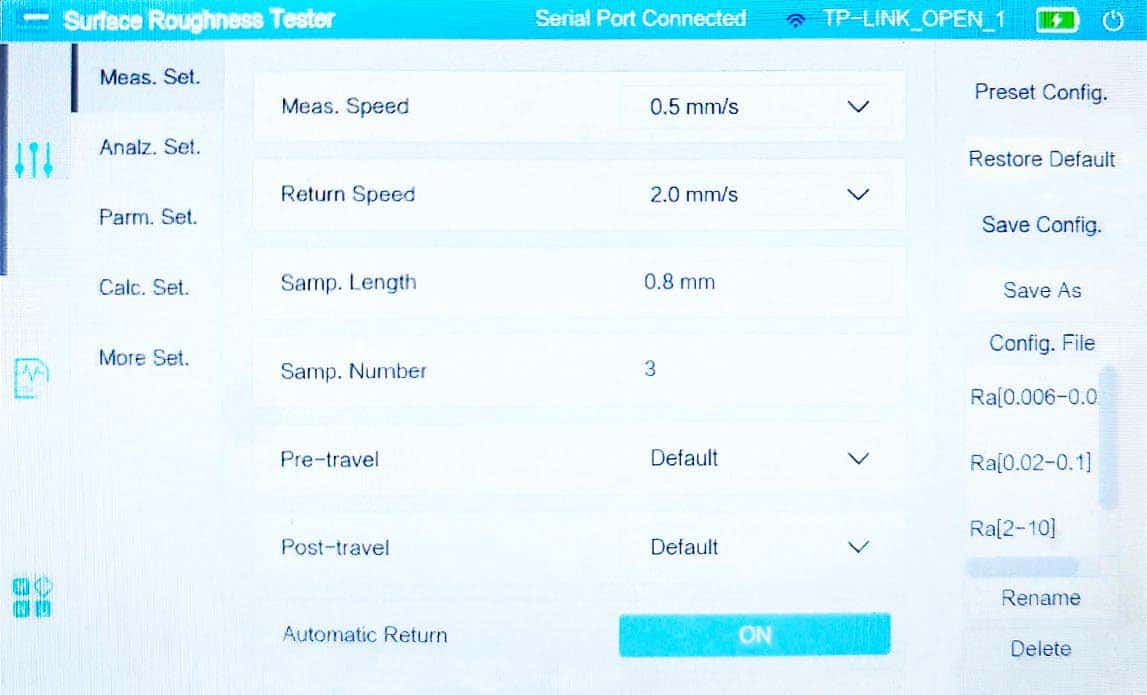

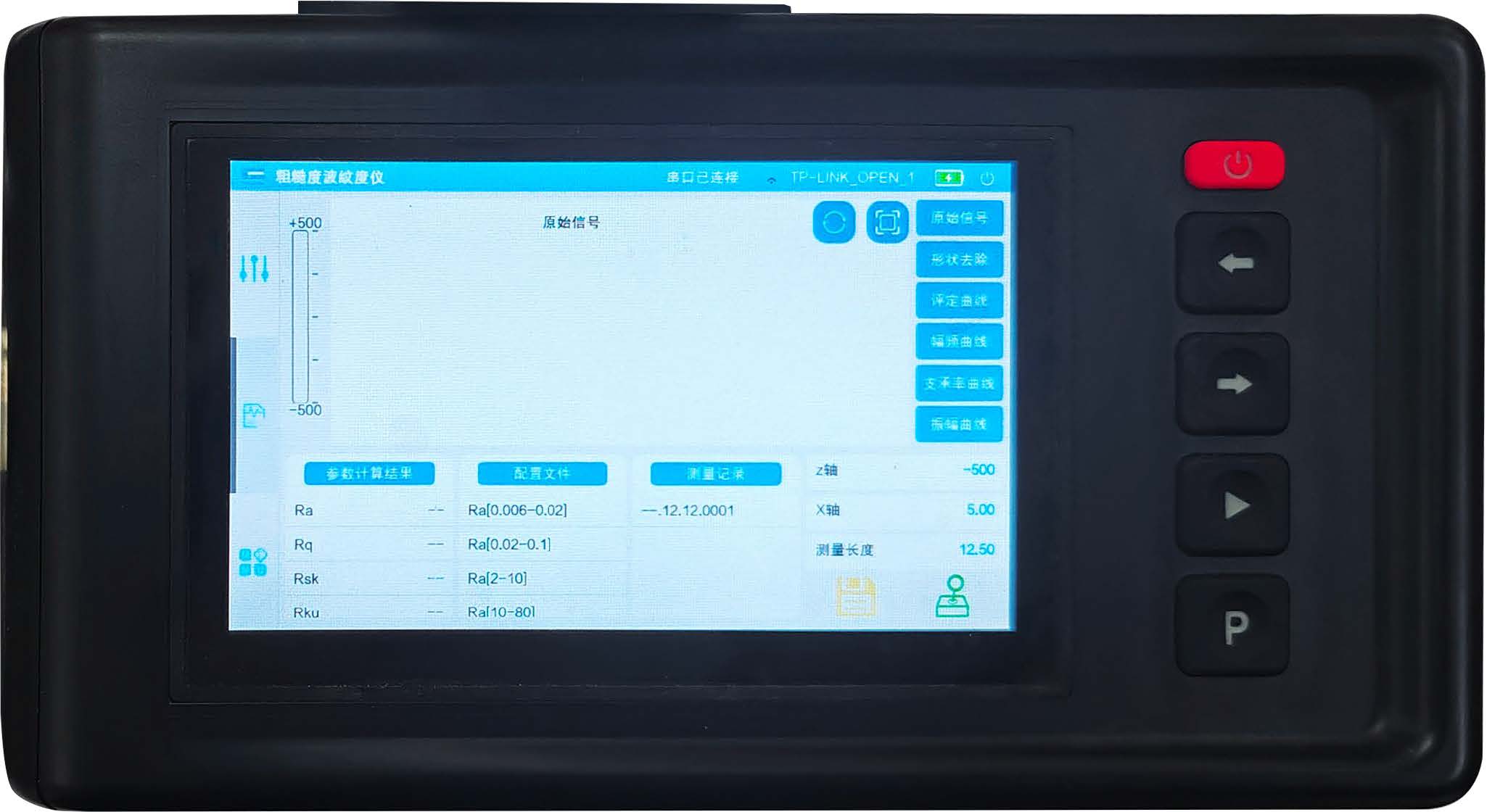

Длина волны λs 0, 2,5, 8, 25 мкм λc 0,08, 0,25, 0,8, 2,5, 8 мм λf 0,8, 2,5, 8, 25 мм Длина оценки Длина выборки × количество образцов (длина выборки имеет стандартный и пользовательский режимы) Скорость измерения и возврата 0,05 мм/с, 0,10 мм/с, 0,50 мм/с, 1,00 мм/с, 2,00 мм/с Датчик Модель Стандартный универсальный тип Метод измерения Дифференциальная индуктивность Диапазон ±500 мкм Щуп Алмаз 5 мкмR 90° Контактное усилие 0,4~0,75 мН (регулируемое) Дисплей 10-дюймовый цветной IPS сенсорный экран Вывод данных PDF/WIFI печать Электропитание Аккумуляторная батарея / Сетевой адаптер 1983%">

AC220V±10% Встроенная аккумуляторная батарея (зарядка от адаптера переменного тока) Время зарядки 3 часа

Потребляемая мощность 30 ВА Вес Нетто: 3 кг Брутто: 10 кг Размеры Основной блок 350(Д)×116(Ш)×146(В)

Стандартная комплектация

Наименование	Кол-во	Фото
Основной блок	1 шт.
Датчик	1 шт.
Зарядное устройство	1 шт.
Стандартный щуп	1 шт.
Стандартный блок	1 шт.
Водонепроницаемый кейс для основного блока	1 шт.
Шестигранный ключ (2,5 мм)	1 шт.
Документация	1 комплект

Дополнительная комплектация

Позиции	Фото
Крестовый слайдер X-Y
Плоское приспособление
Мраморный V-образный блок
Щуп



Платформа микрорегулировки

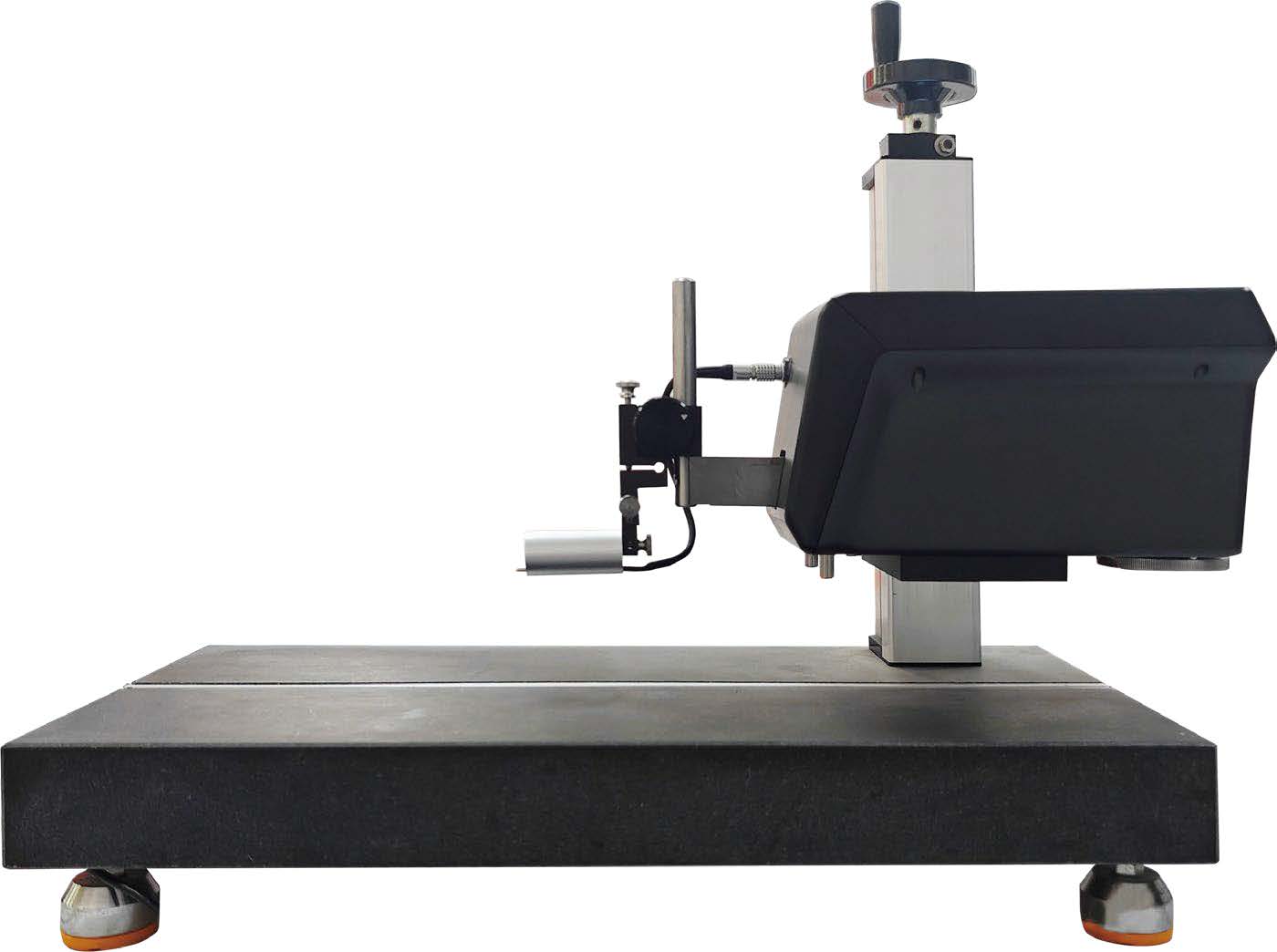

Мраморный измерительный стенд
