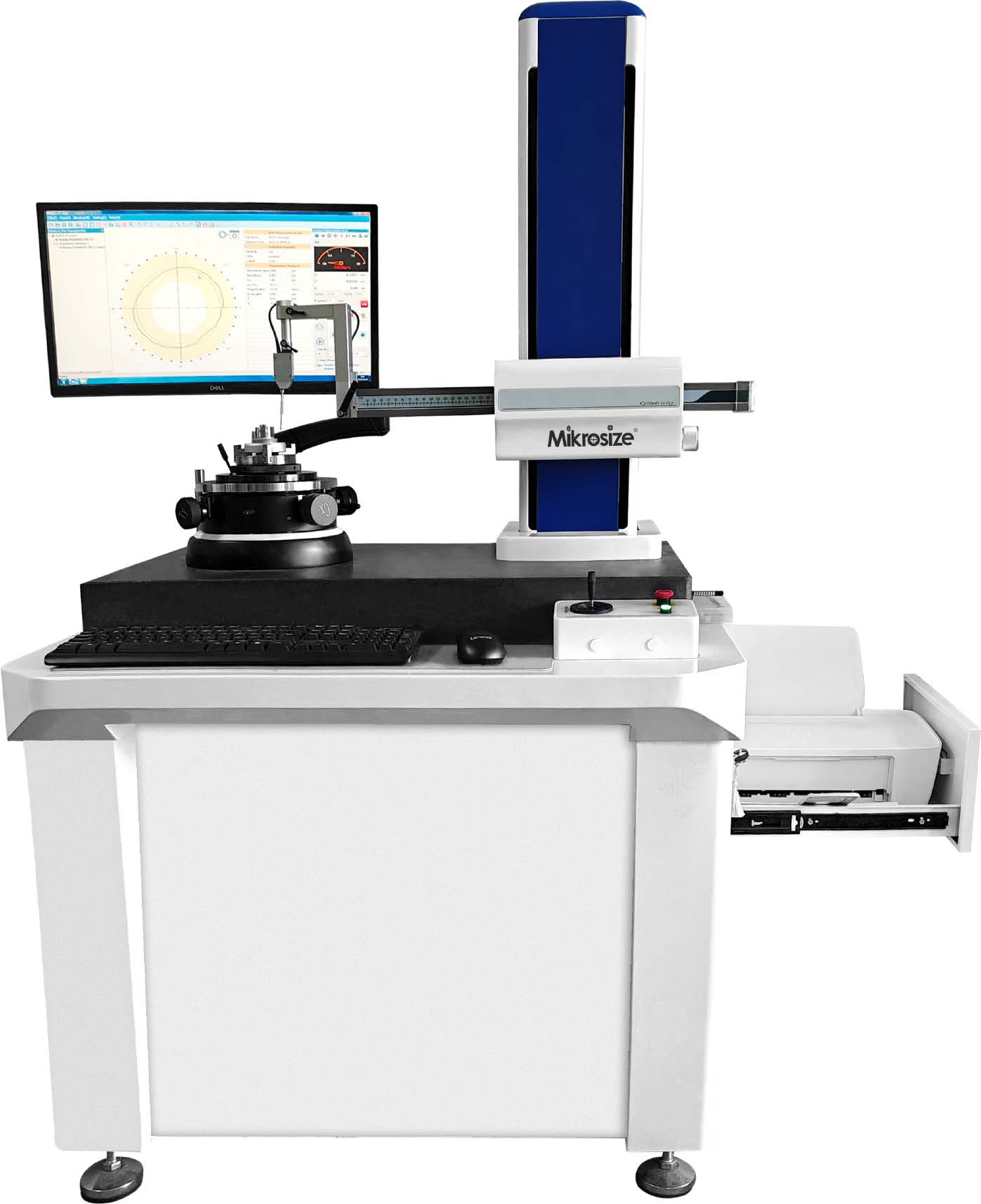

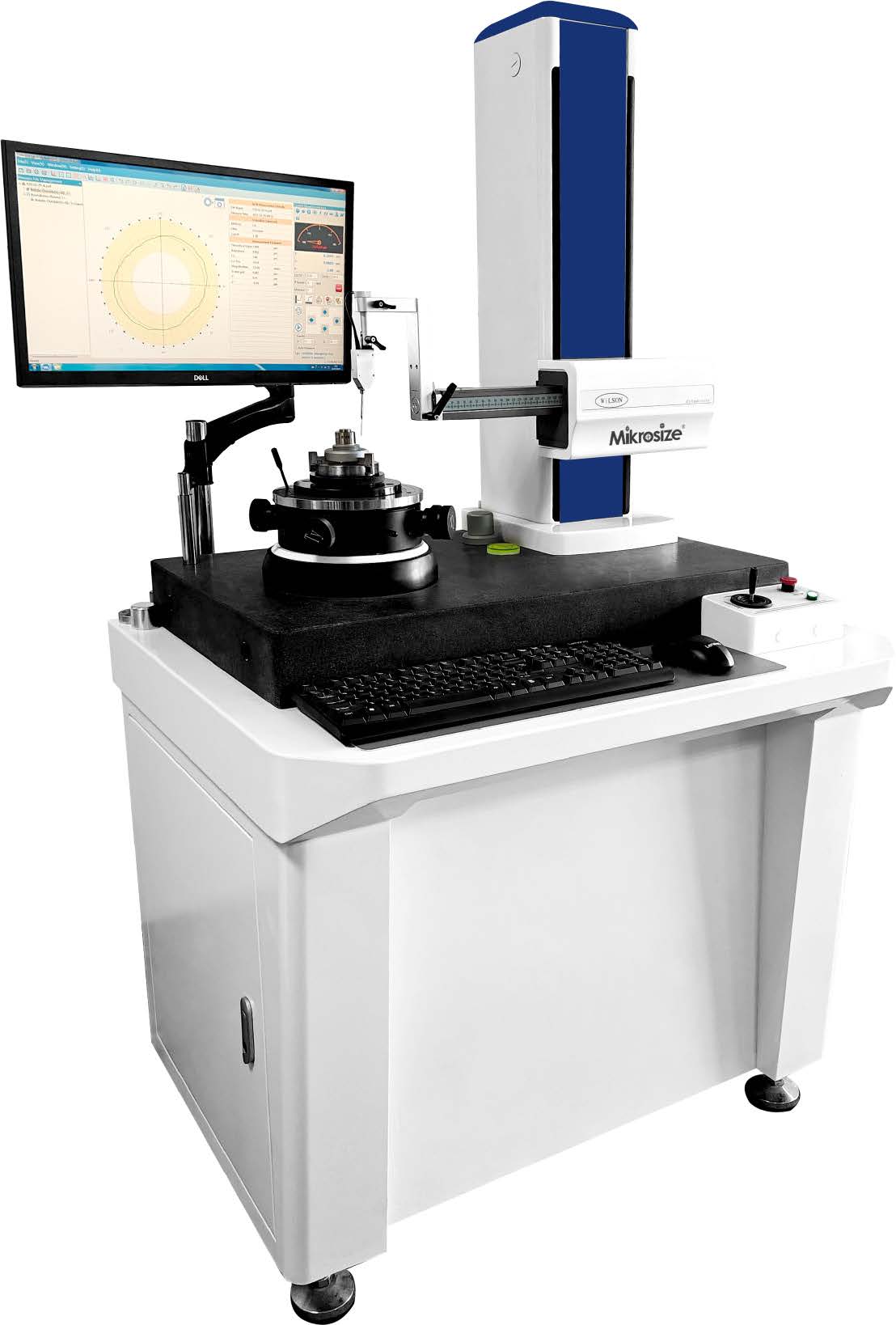

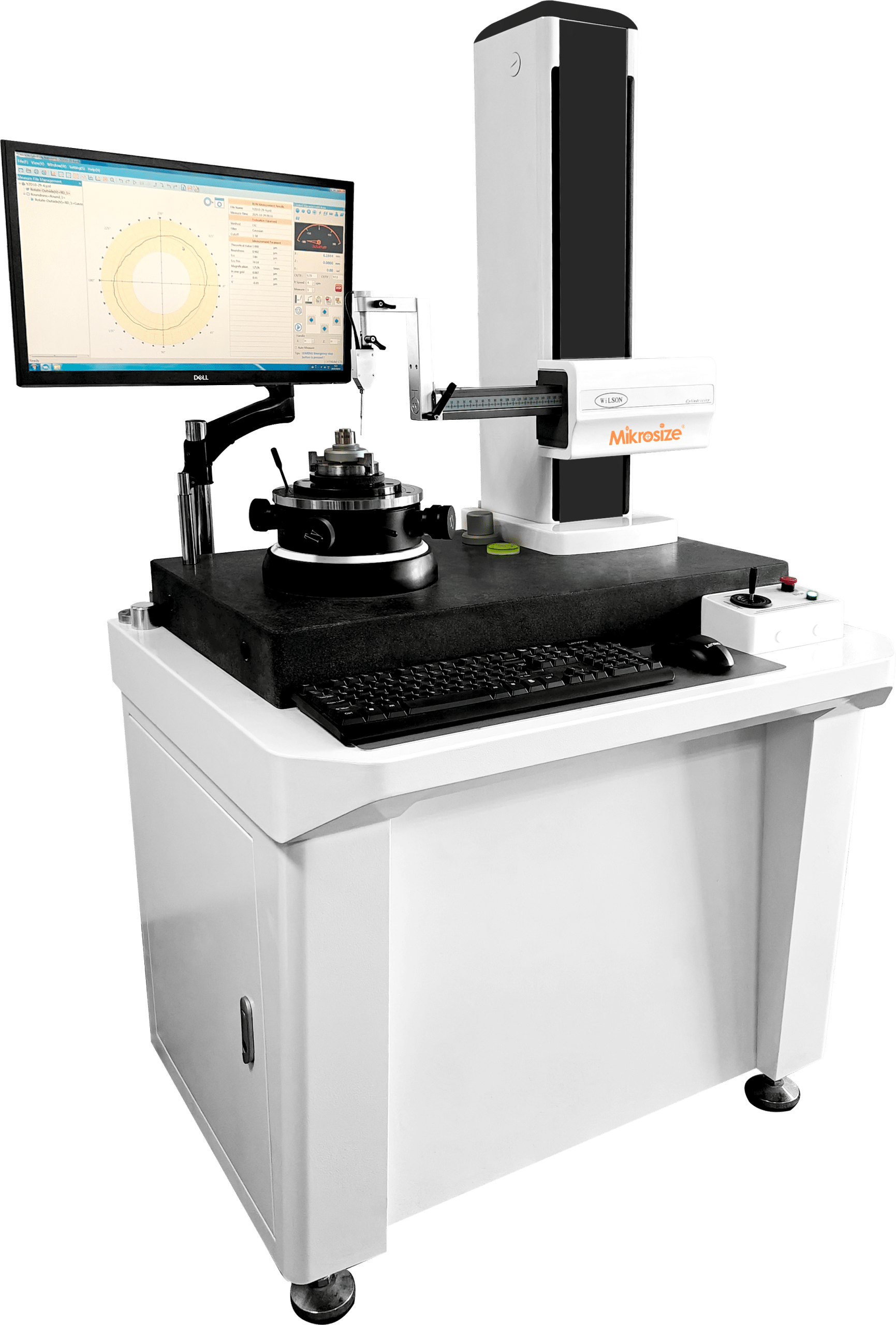

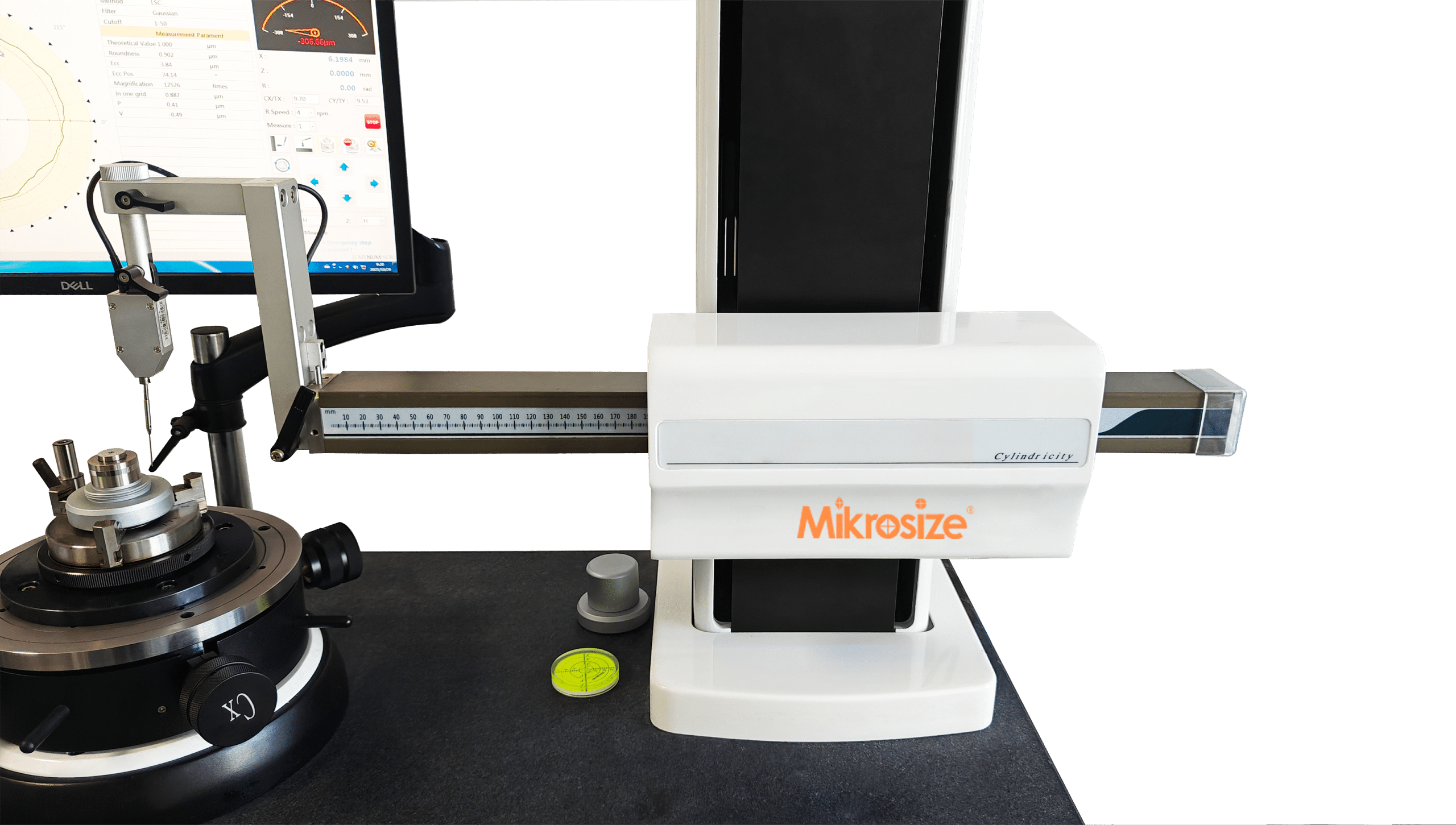

Измеритель круглости и цилиндричности MRC-300M/400M/500M/500A

QR

×

QR-код

https://mikrosize.ru/product/mrc-500a-roundness-and-cylindricity-measuring-instrument/

Характеристики продукта:

Использует высокоточный аэростатический шпиндель в качестве эталона, который не изнашивается и сохраняет точность в течение длительного времени.
Применяет метод измерения радиуса с вращением заготовки.
Может измерять круглость, цилиндричность, прямолинейность, биение, полное биение, конусность, диаметр, концентричность, соосность, плоскостность, параллельность, перпендикулярность, эксцентриситет и другие параметры различных правильных и неправильных кольцевых заготовок.
Может анализировать волнистость поверхности (Wc, Wp, Wv, Wt, Wa, Wq), проводить спектральный анализ и анализ высоты волн.
Может измерять поперечную эллиптичность и продольный профиль наружных окружностей поршней (опционально).

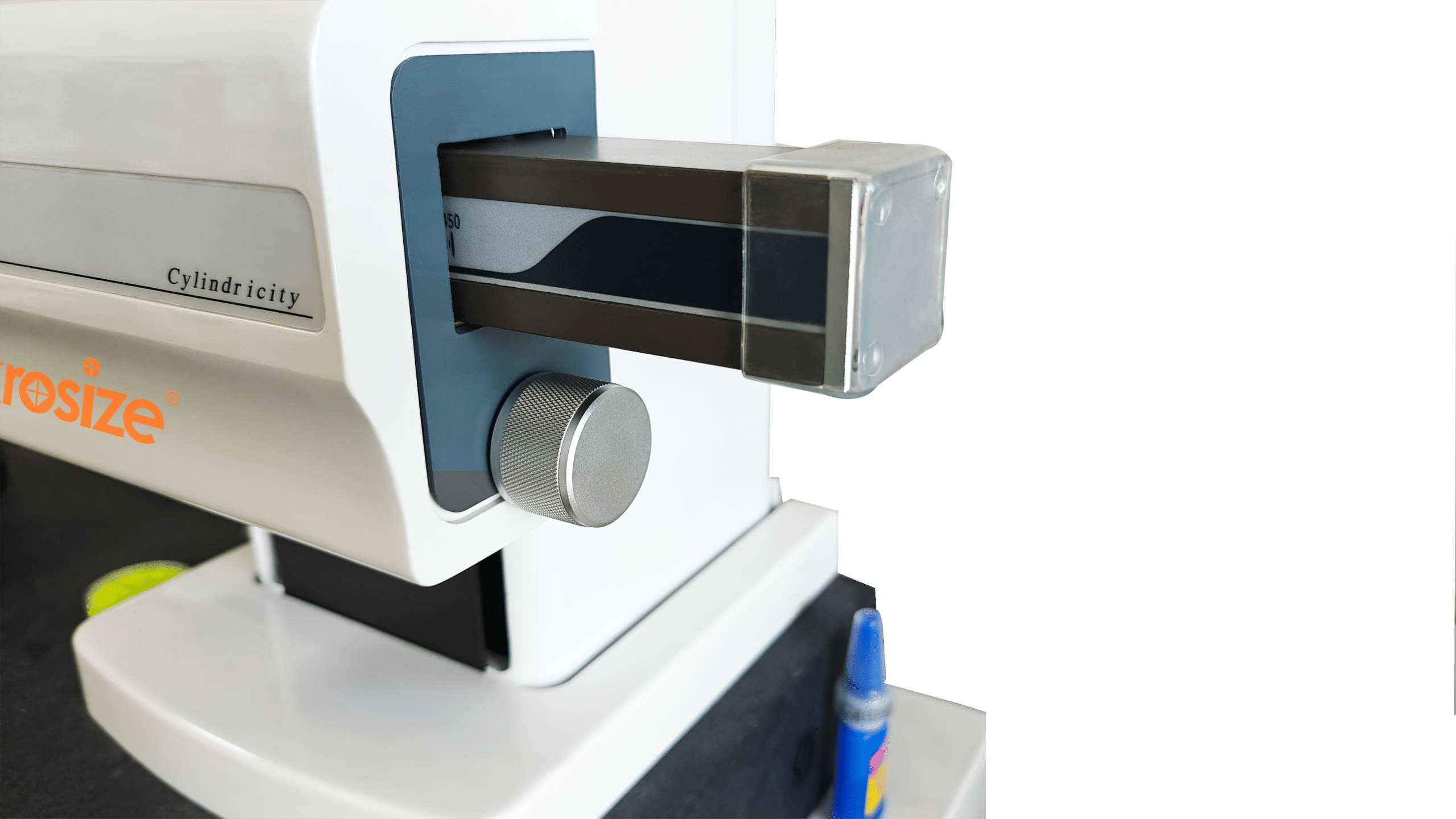

Варианты хода колонны: 400/500/700 мм, с возможностью заказа больших ходов.

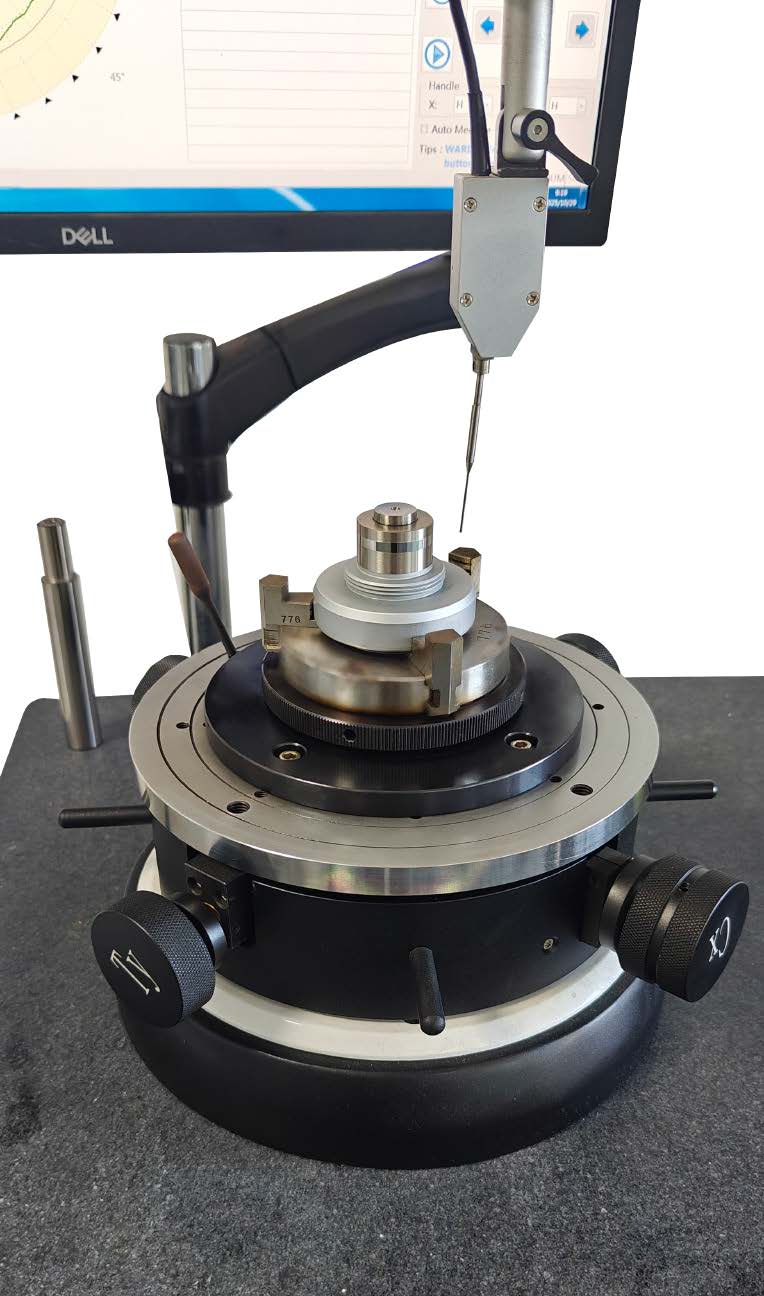

Самоцентрирующийся и выравнивающий стол, доступен в ручном или автоматическом исполнении.
Шпиндель выдерживает нагрузку 30 кг, возможна настройка на большие нагрузки.
Стандартно оснащен воздушным фильтром.
Четыре метода оценки круглости: метод минимальной зоны, метод наименьших квадратов, метод минимальной описанной окружности, метод максимальной вписанной окружности.
Диапазоны фильтрации круглости: 1-500, 1-150, 1-50, 1-15, 15-500.
Диапазоны фильтрации волнистости: 3-16, 17-100.
Сбор данных осуществляется с помощью импортных прецизионных круговых решеток с точностью до 0,0125 мкм, сбор 14 400 точек за оборот, что обеспечивает высокую точность и стабильность.

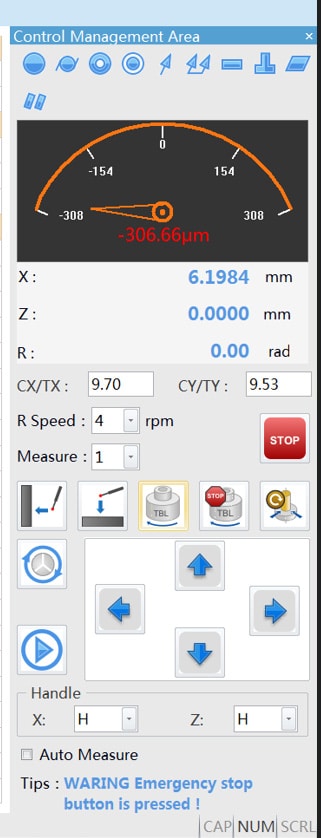

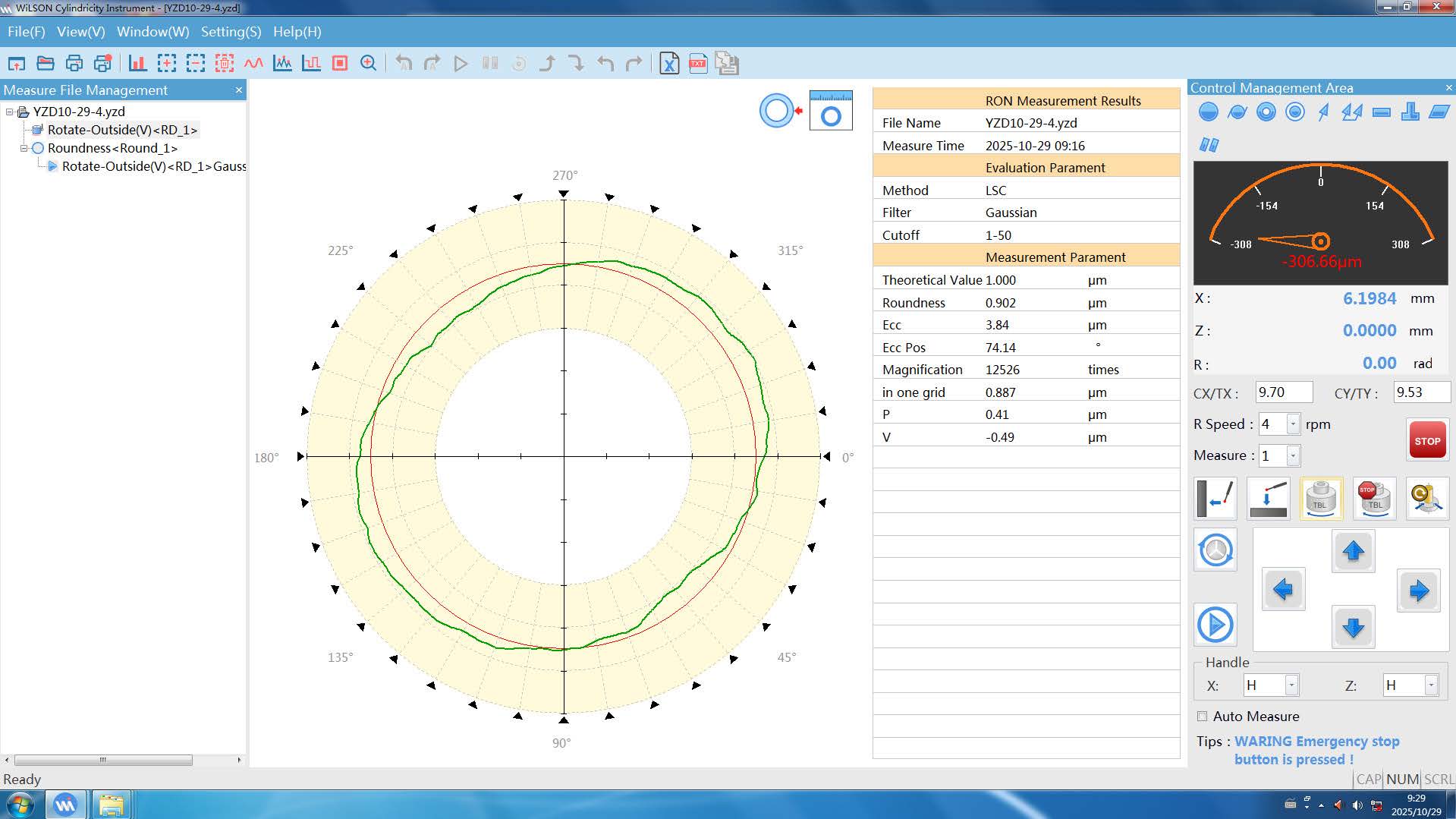

Программное обеспечение для измерений основано на системе CA и работает под управлением Windows, поддерживая WinXP, Win7, Win10 и Win11.
Также можно измерять и обрабатывать частичные дуги.
Автоматически определяет прерывания контура, имеет функцию автоматического или ручного удаления зазоров и аномальных точек.
Статистический анализ SPC: проводит статистический анализ большого количества данных измерений и предоставляет графические отчеты анализа.
Может устанавливать технологические требования для оценки параметров измерений, повышая наглядность контроля качества.
Поддерживает печать одного или нескольких результатов измерений на одной странице.

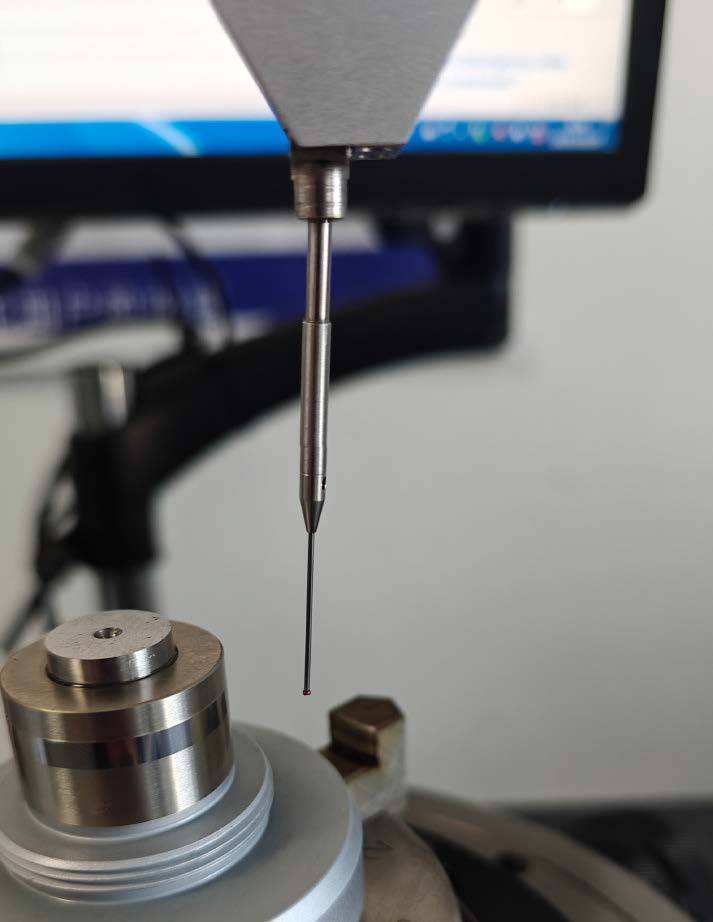

Стандартно оснащен рубиновым щупом диаметром 2 мм; можно дополнительно настроить рубиновые щупы различных спецификаций.
Соответствует отраслевым стандартам, таким как JJG 429, ISO 1101 и ISO 12180.

Применение продукта:

Автомобилестроение

Проверка ключевых компонентов, таких как коленчатые валы двигателей, распределительные валы, поршневые пальцы и внутренние/наружные кольца подшипников, для обеспечения точности передачи мощности и плотности сборки.

Аэрокосмическая промышленность

Верификация ключевых компонентов, таких как валы лопаток авиационных двигателей, золотники гидравлических систем и валы турбин, для соответствия требованиям точности в экстремальных условиях эксплуатации.

Подшипниковая/уплотнительная промышленность

Партийная проверка тел качения подшипников, канавок уплотнительных колец и других компонентов для обеспечения точности вращения и герметичности.
