iSurfa-310 Измеритель шероховатости и волнистости

QR

×
QR-код

https://mikrosize.ru/product/isurfa-310-roughness-waviness-tester/

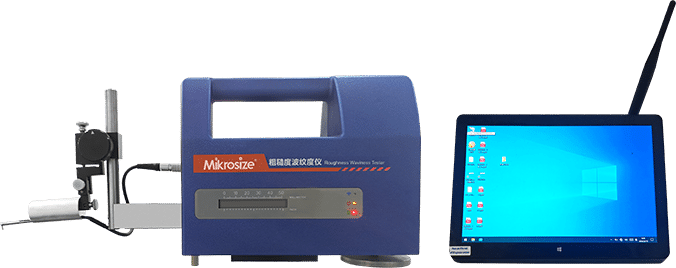

ISurfa 310图（1）

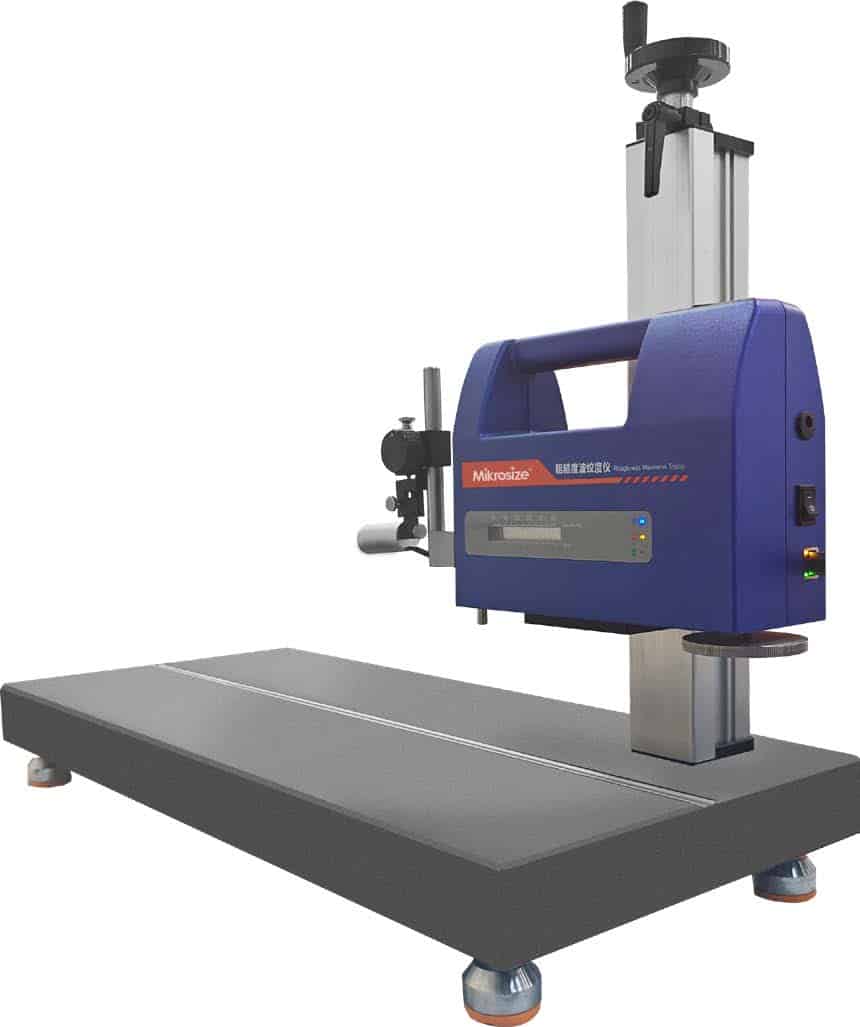

ISurfa 310图（2）

ISurfa 310图（3）

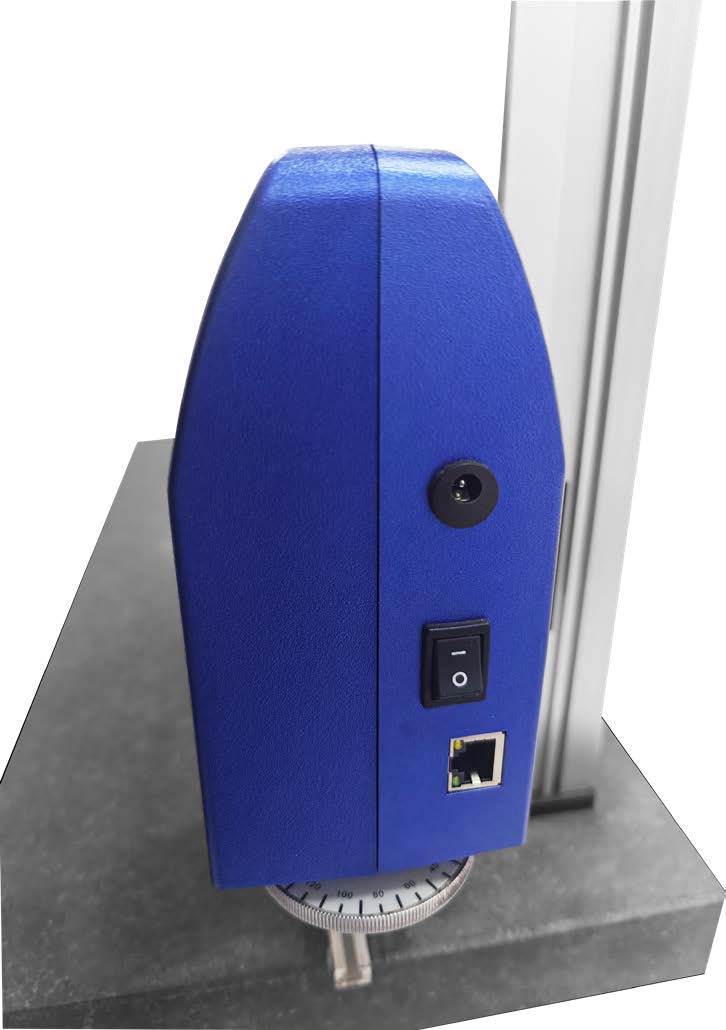

ISurfa 310图（4）

ISurfa 310图（5）

ISurfa 310图（6） scaled

Характеристики и области применения

Характеристики продукта:

Высокоточная направляющая с большим ходом, длиной до 50 мм.
Диапазон измерения датчика: ±100 мкм.
Планшет служит устройством управления, портативен и эргономичен в эксплуатации.
Беспроводная связь WiFi обеспечивает удаленное управление и удобство использования.
Подключение через Ethernet-кабель для связи с автоматическим переключением на WiFi, что ускоряет передачу данных в цехах, где использование беспроводных устройств неудобно.
Полный набор параметров, включая 5 типов измерений и несколько национальных стандартов.
Игла может быть напрямую заменена, операция замены удобна, что позволяет проводить измерения в различных сценариях.
Датчик можно свободно переключать между вертикальным и соосным положением относительно направляющей, что позволяет измерять глубинные канавки сбоку без ограничения по глубине иглы и канавки.

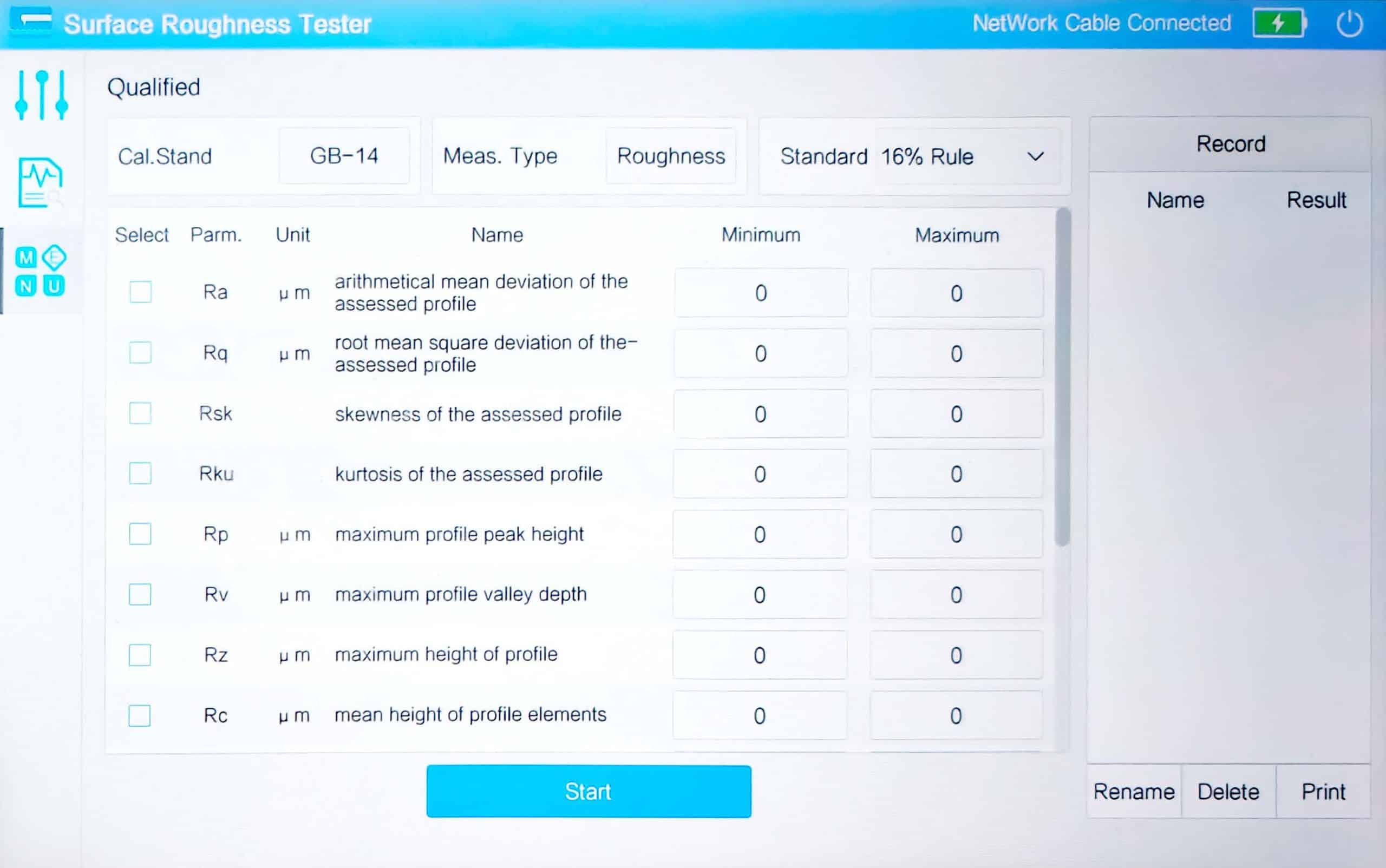

Поддерживает переключение между метрическими и имперскими единицами в интерфейсе управления и результатах параметров.
Поддерживает переключение между китайским и английским интерфейсами.
Удобное хранение данных, возможность изменения пути сохранения на USB-флешку или SD-карту, вставленную в планшет. Формат данных CSV облегчает использование данных без ограничения по объему хранения.
Включает несколько методов фильтрации и алгоритмов анализа, которые можно свободно комбинировать для удовлетворения требований.
Поддерживает автоматическую многократную калибровку стандартных блоков, значительно снижая ошибки калибровки.

Применение продукта:

Прецизионная обработка: Используется для контроля шероховатости и волнистости обработанных деталей, обеспечивая соответствие продукции высоким требованиям точности.
Инспекция поверхности пластин: В процессе производства полупроводников измеряет шероховатость и волнистость поверхности пластин для обеспечения качества чипов и эффективности производства.

Технические характеристики

Модель	iSurfa-310
Диапазон	Направление X			50 мм
	Направление Z			±1000 мкм
Разрешение датчика	Направление X			0.0016 мкм/±50 мкм ~ 0.016 мкм/±500 мкм
Привод	Прямолинейность			1 мкм/50 мм
Анализ алгоритм	Соответствующий стандарт			JIS-82, JIS-87, JIS-94, JIS-01, JIS-13, ISO-84, ISO-97, DIN-90, ASME-95, GB-14
	Параметры	Профиль шероховатости		Ra75, Rq, Rp, Rv, Rc, Rt, S, R3z, PPI, Ra, Rsk, Rku, Ry, Sm, RΔa, RΔq, Rz, Pc, Rλa, Rλq, lr, RSm, Rz94, RPc, RS, Rz.I, Rpm, HSC
		Профиль волнистости		WCA, WCC-q, WCC-p, WCC-v, WCC-m, WCC-Sm, WCA, WC-q, WC-p, WC-v, WCM, WC-Sm, WC-t, Wa, Wq, Wsk, Wku, Wp, Wv, Wz, Wc, Wt, WSm, WΔq, WPc
		Первичный профиль		Rsk, Rku, Rmax, Sm, Δa, Δq, Rz, λa, λq, lr, TILT A, AVH, Hmax, Hmin, AREA, Rz.J, Pa, Pq, Psk, Pku, Pp, Pv, Pc.I, Pt, PSm, PΔq, PPc, Pc
		Кривая Эбботта		Rk, Rpk, Rvk, Mr1, Mr2, V0, K, A1, A2
		Мотив		NCRX, AR, R, Rx, NR, CPM, SR, SAR, AW, W, Wx, Wte, NW, SW, SAW, Rke, Rpke, Rvke, Mr1, Mr2, V0, K
	Кривая оценки			Профиль шероховатости, профиль волнистости, первичный профиль, кривая Эбботта, мотив
	Характеристическая кривая			Кривая Эбботта (Rmr(c), Rmr2(c), Rδc(c), tp(c), tp2(c), Htp(c)), кривая амплитудно-частотного анализа, кривая распределения амплитуд
	Удаление формы			глобально, первая половина, вторая половина, центр, 2 точки, кривая
	Тип фильтра			Гауссов, БПФ, ПК, ДП, 2RC
	Фильтр волна длина		λs	0, 2.5, 8, 25 мкм
			λc	0.08, 0.25, 0.8, 2.5, 8 мм
			λf	0.8, 2.5, 8, 25 м
Длина оценки				Длина выборки × количество образцов (длина выборки имеет стандартный и пользовательский режимы)
Скорость измерения	0.05 мм/с, 0.10 мм/с, 0.50 мм/с, 1.00 мм/с, 2.00 мм/с
Скорость возврата	0.05 мм/с, 0.10 мм/с, 0.50 мм/с, 1.00 мм/с, 2.00 мм/с
Датчик	Режим			Стандартный универсальный тип
	Режим датчика			Дифференциальная индуктивность
	Диапазон			±1000 мкм
	Щуп			5 мкмR алмаз 90°
	Контактное усилие щупа			Регулируется от 0.4 до 0.75mN
Оператор	Дисплейная часть			10-дюймовый цветной IPS сенсорный экран
	Вывод данных			TF-карта/USB-накопитель/WIFI-печать
	Соответствующий язык			Китайский/Английский
Габариты и вес	Электропитание			AC220V±10% Встроенная аккумуляторная батарея (зарядка через AC-трансформатор) Время зарядки: 8 часов
	Потребляемая мощность			Около 30 ВА (способен выполнить 800 измерений после полной зарядки)
	Масса			Нетто 4 кг Брутто 8 кг
	Габариты			Привод 80 (Ш) ×392 (Д) × 180 (В) Оператор 245 (Ш) × 162 (Г) ×68 (В)

Стандартная комплектация

Наименование	Кол-во	Фото

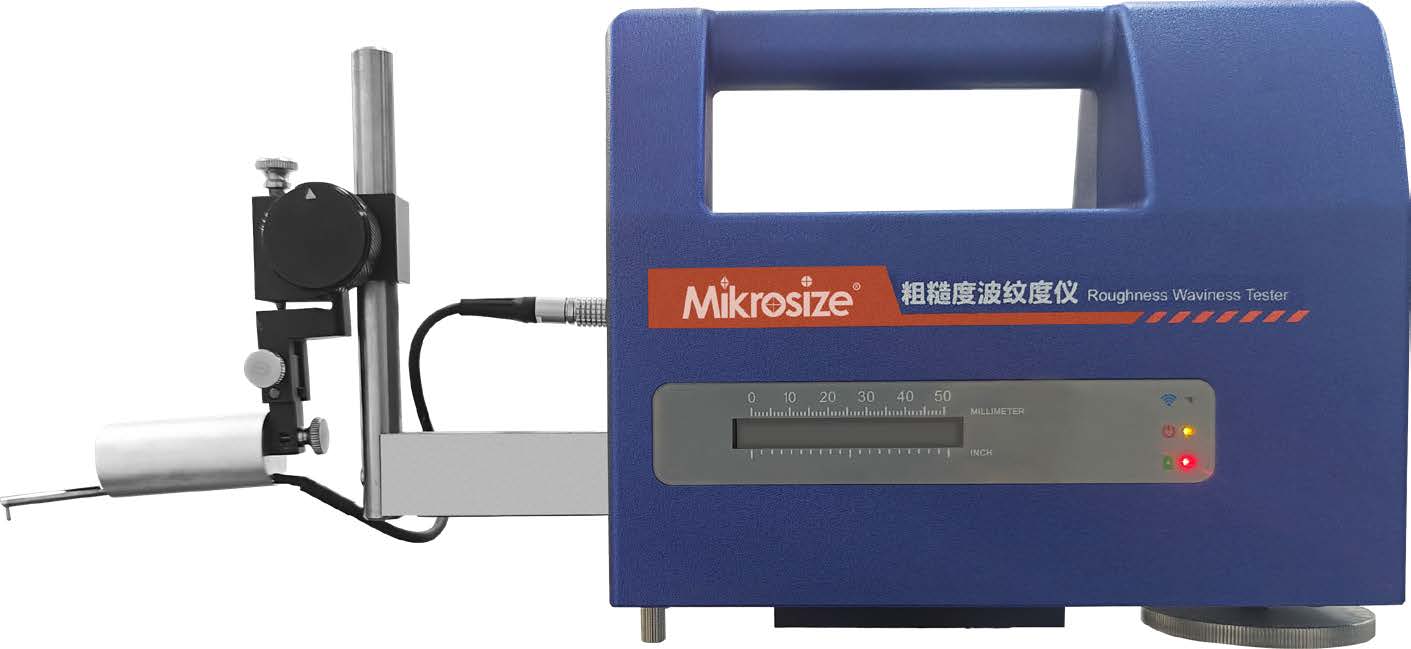

Главный привод	1 шт.
Датчик	1 шт.

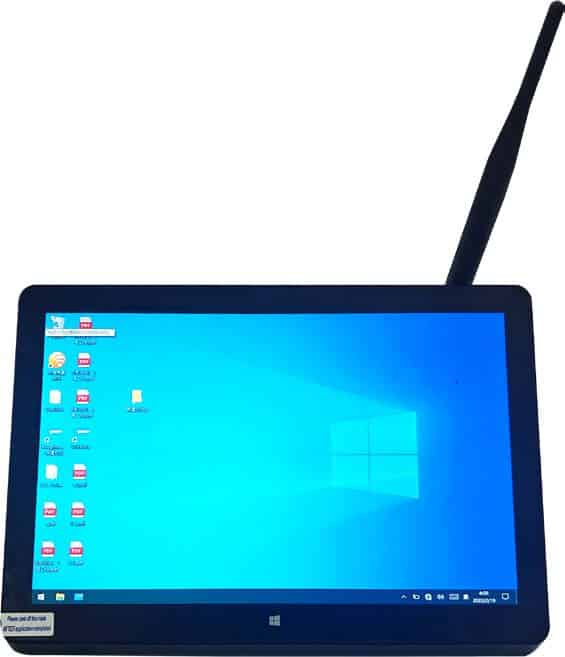

10-дюймовый планшет-оператор	1 шт.
Зарядное устройство для главного привода	1 шт.	/
Зарядное устройство для планшета	1 шт.	/
Стандартный стилус	1 шт.
Стандартный тестовый блок шероховатости	1 шт.
Кабель передачи данных	1 шт.	/
Водонепроницаемый кейс для главного привода	1 шт.	/

0927%;height: 55px">

Случайные инструменты

Шестигранный ключ (1,5 мм и 2,5 мм) / Сертификат продукции 1 экз.

Руководство по эксплуатации 1 экз.

Гарантийный талон 1 экз.

Дополнительная комплектация

Название	Фото
Тестовая таблица по осям X-Y
Приспособление
V-образная тестовая таблица
Щуп
Измерительная платформа
