Ультразвуковой дефектоскопный зонд
QR
QR

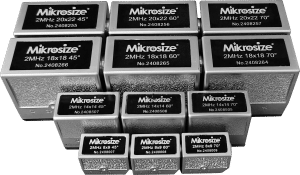

1.Angle Probe 2MHz

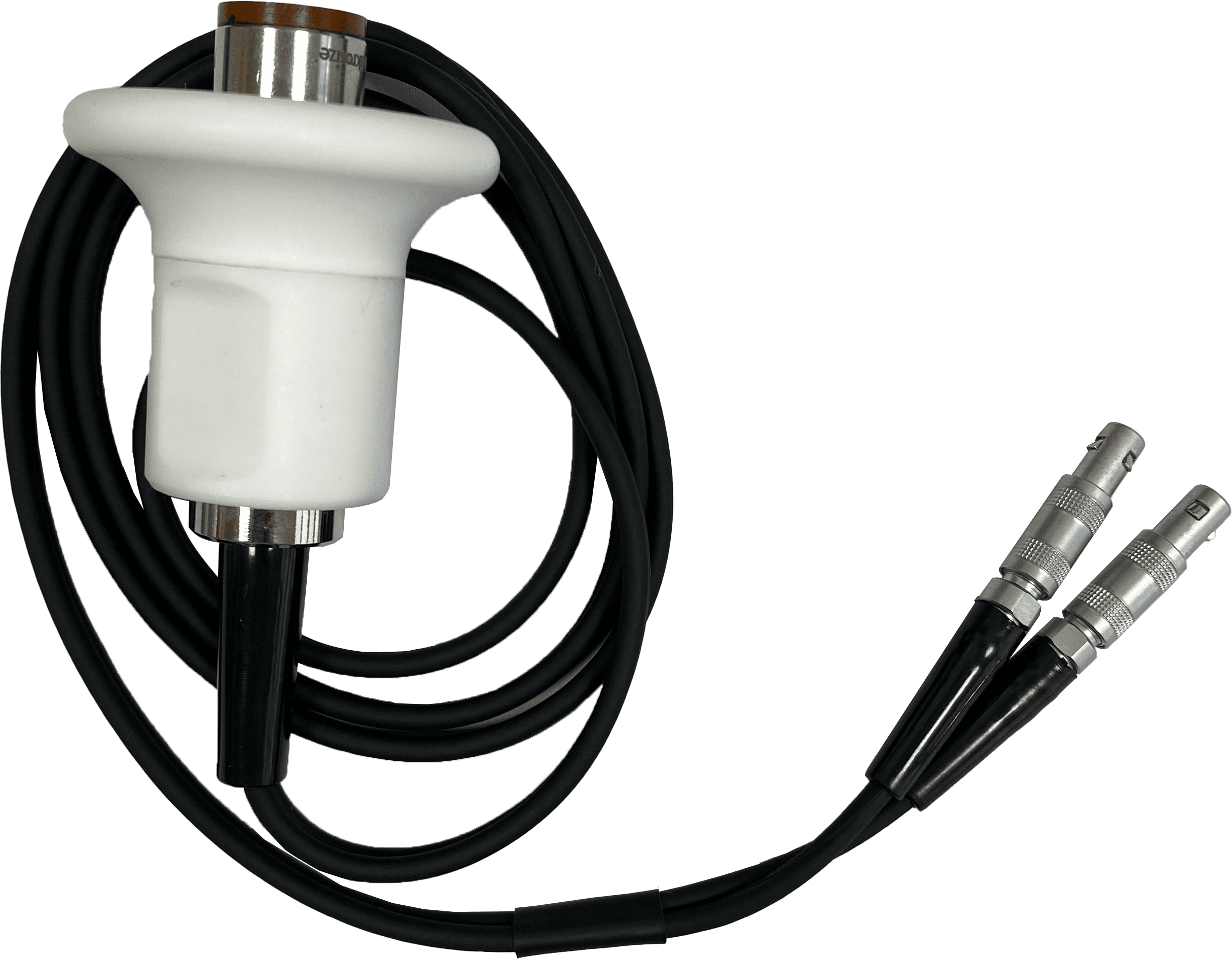

High Temperature Thickness Probe GT 12

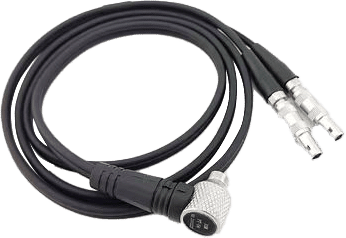

Thickness Gauge Probe 10MHz Φ4

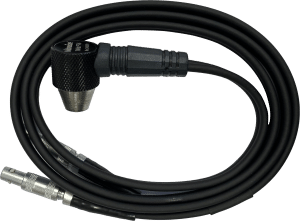

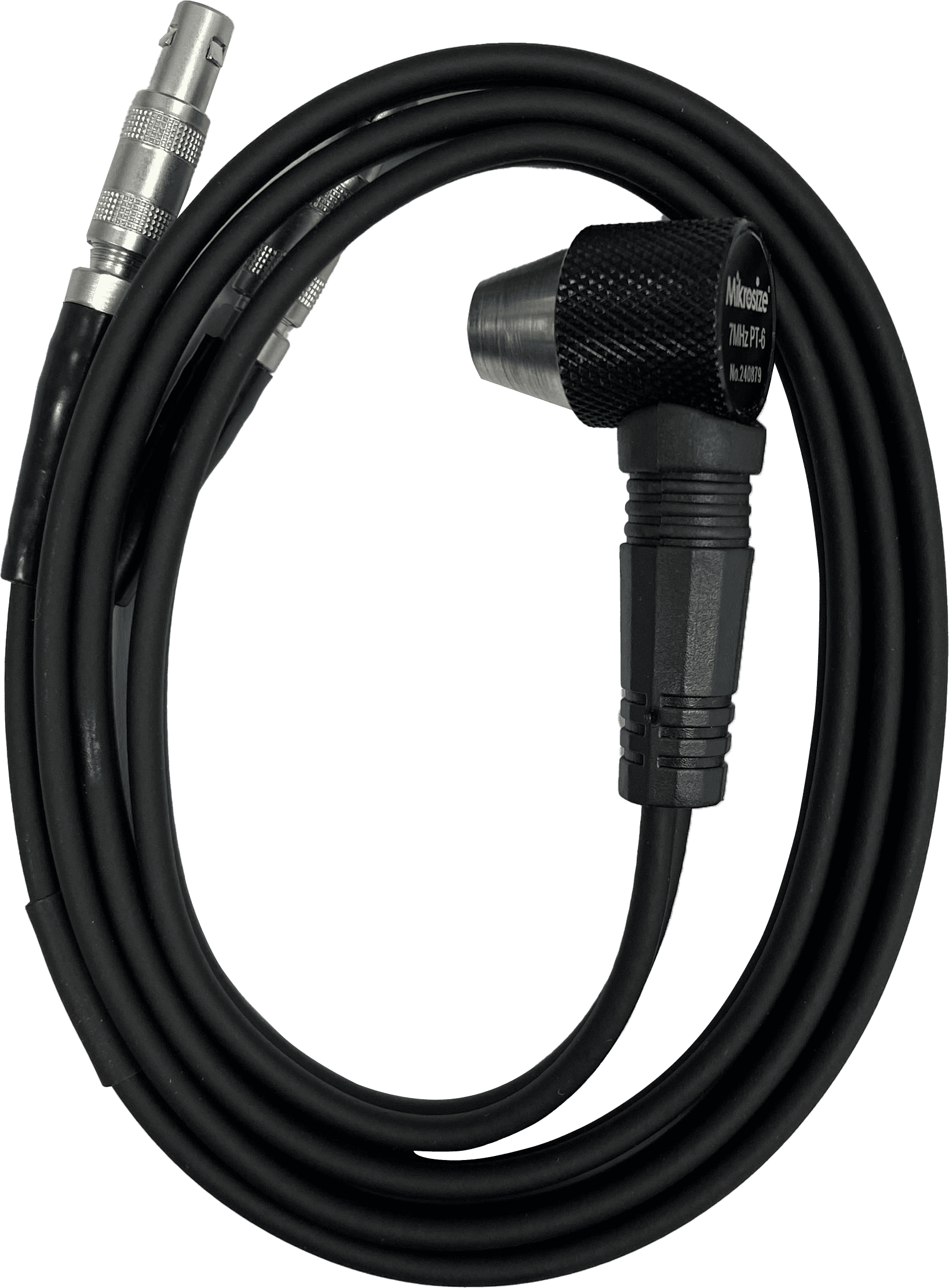

Thickness Gauge Probe 7MHz Φ6

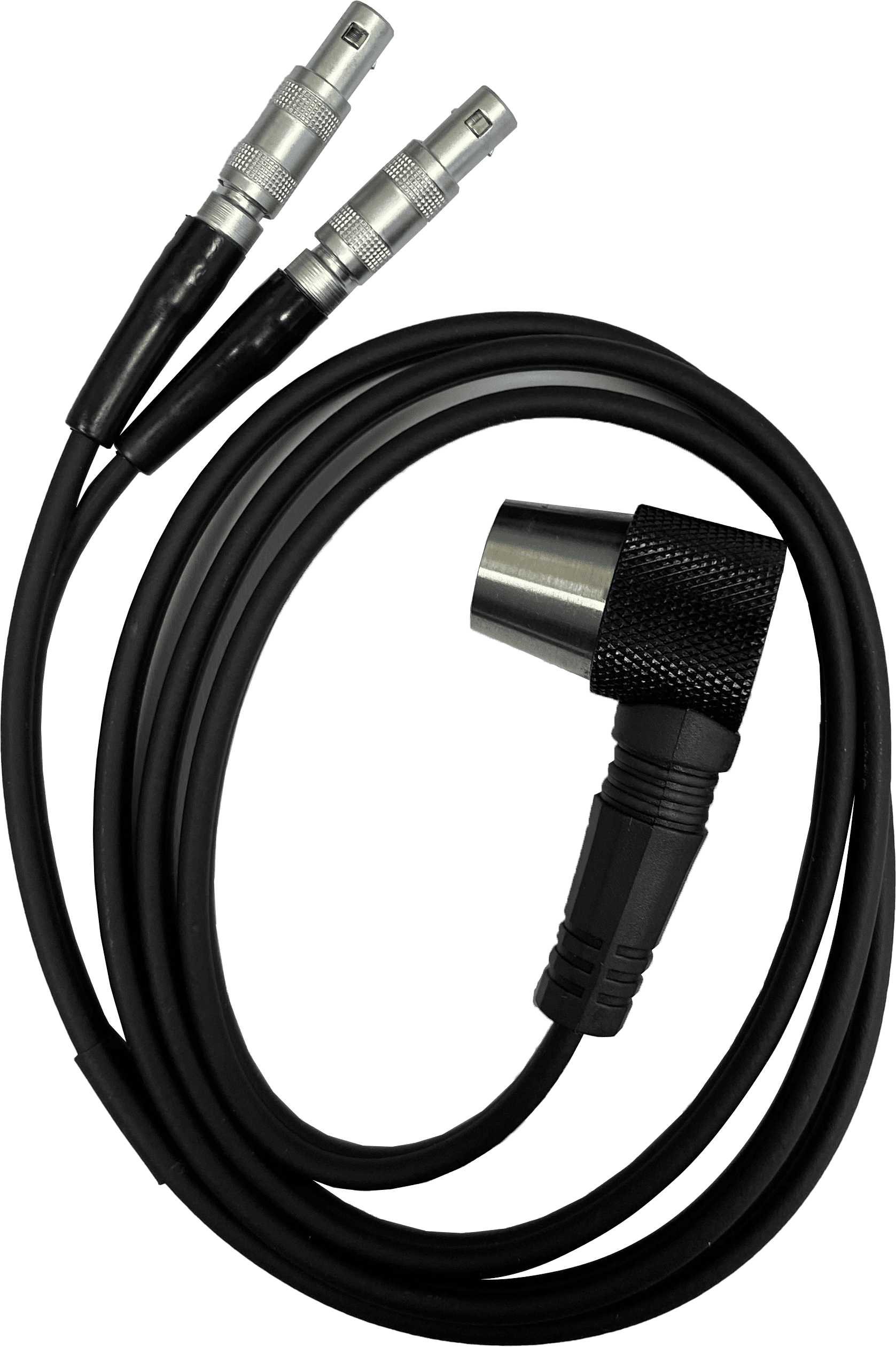

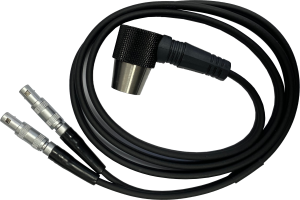

Thickness Gauge Probe 5MHz Φ10

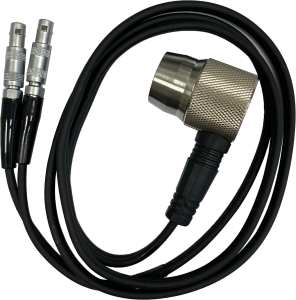

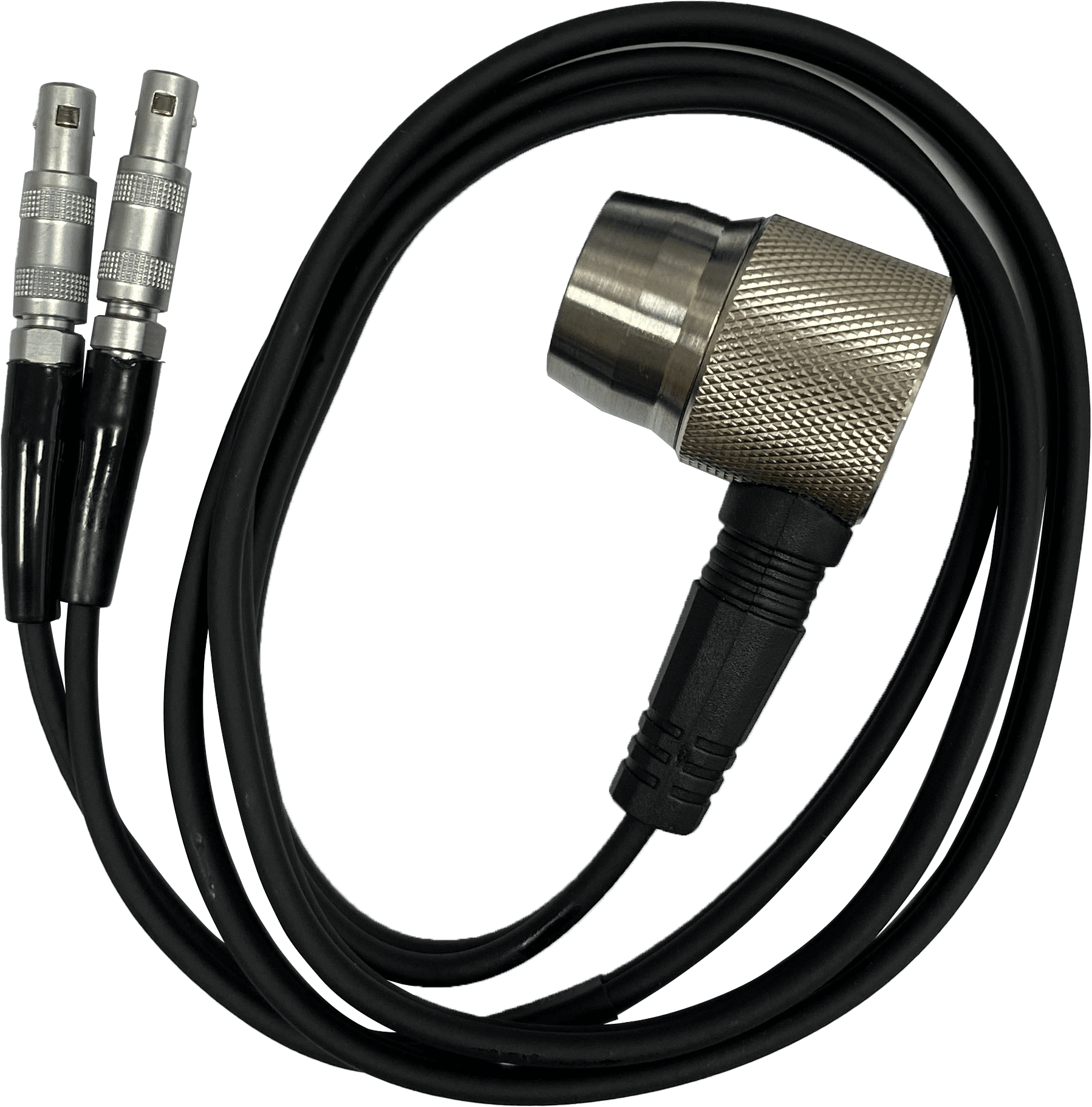

Thickness Gauge Probe 2MHz ZT 12

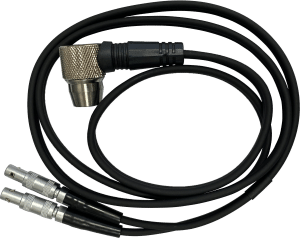

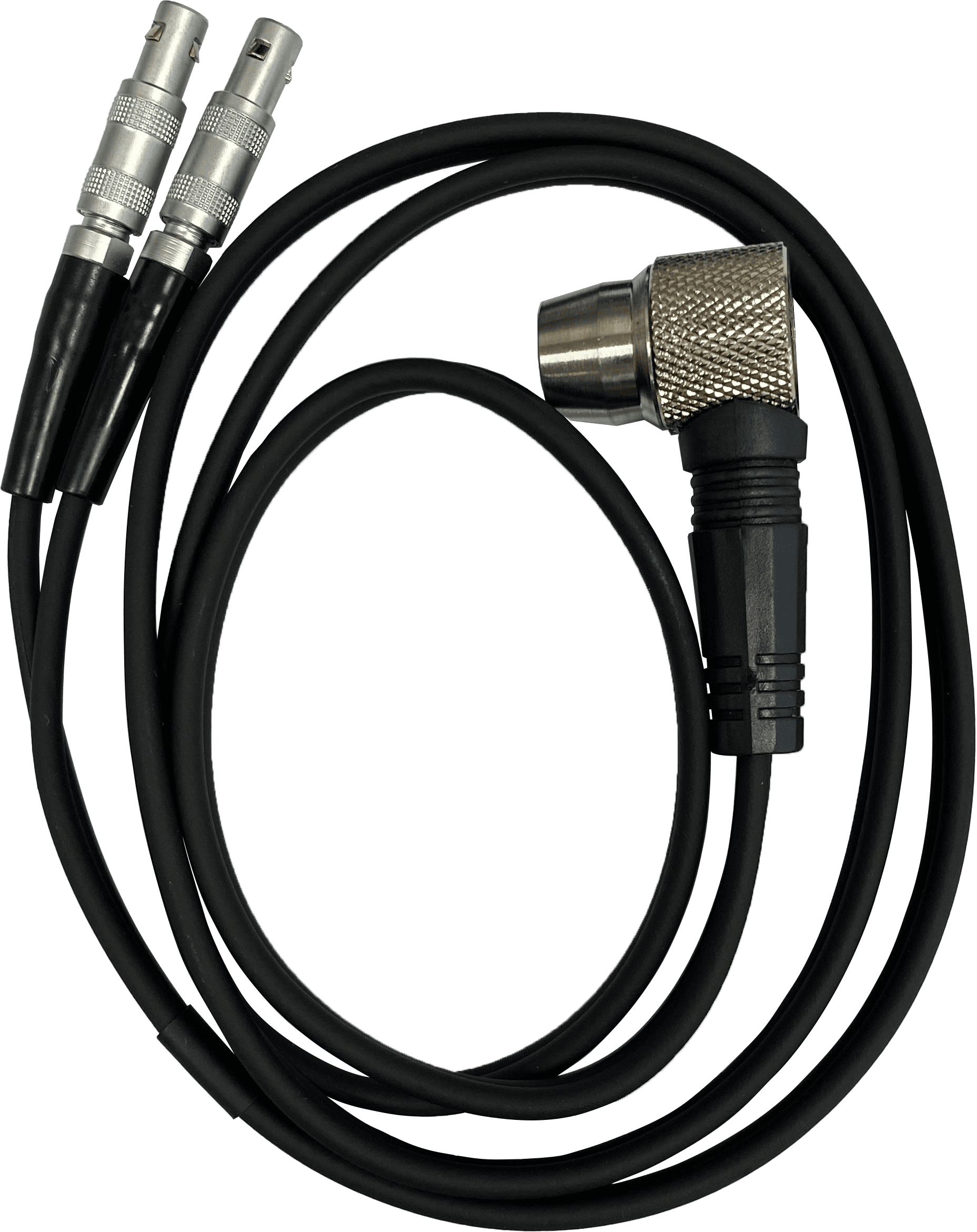

Thickness Gauge Probe 5MHz Φ8 1

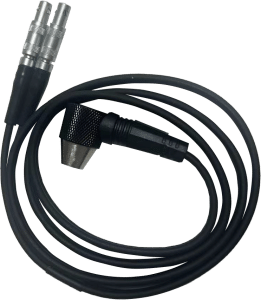

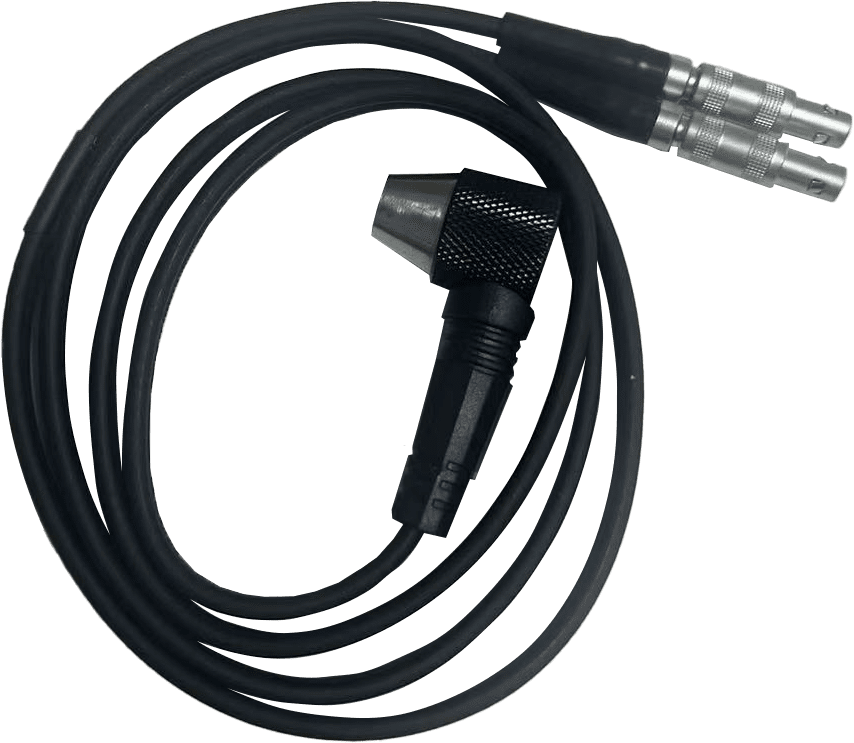

Thickness Gauge Probe 5MHz Φ6

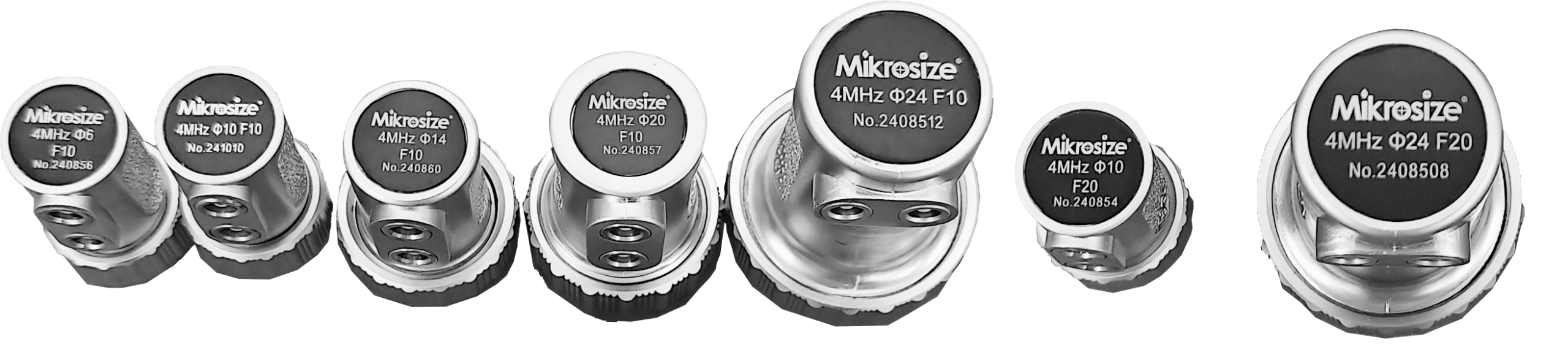

8.Double crystal Normal Probe 4MHz scaled

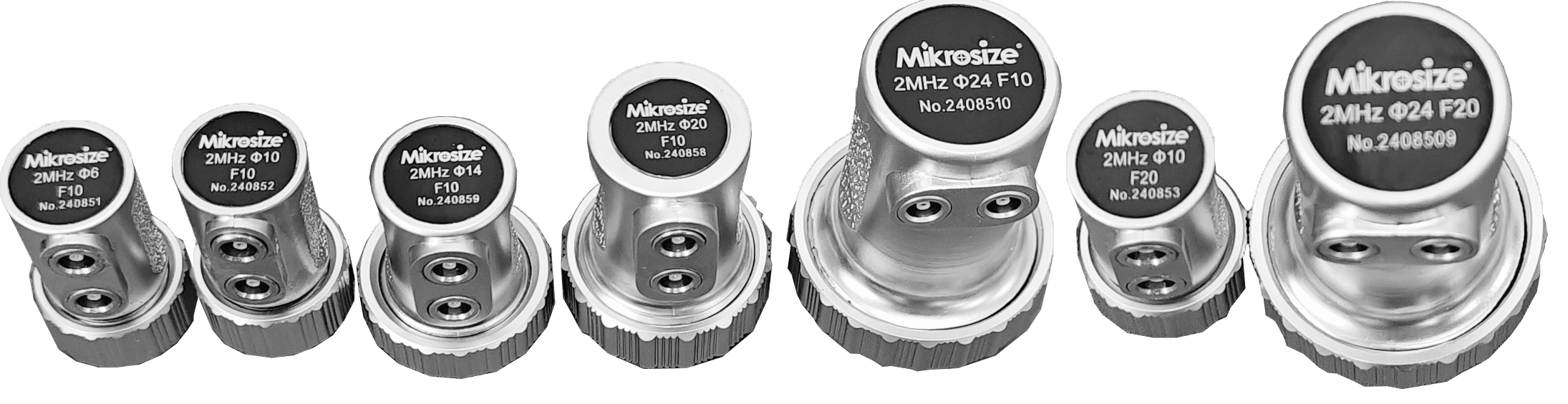

7.Double crystal Normal Probe 2MHz F10、F20

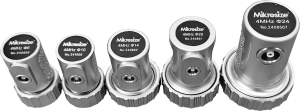

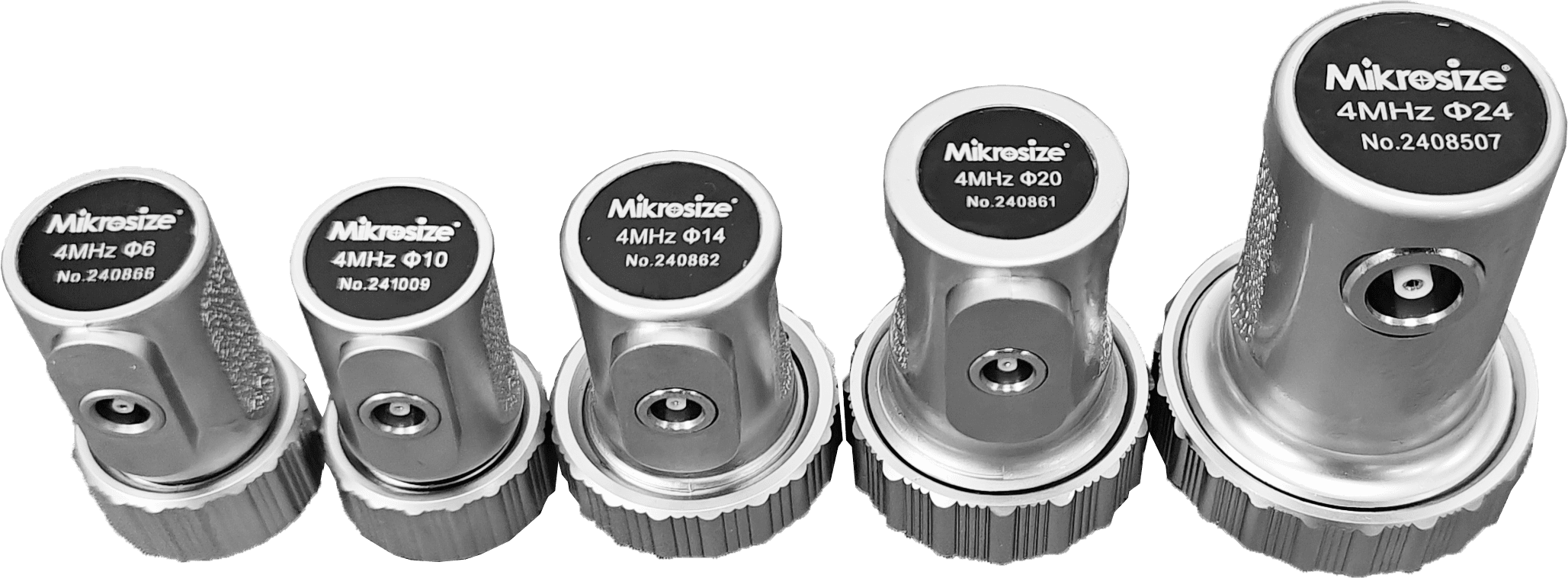

6.Normal Straight Probe 4MHz

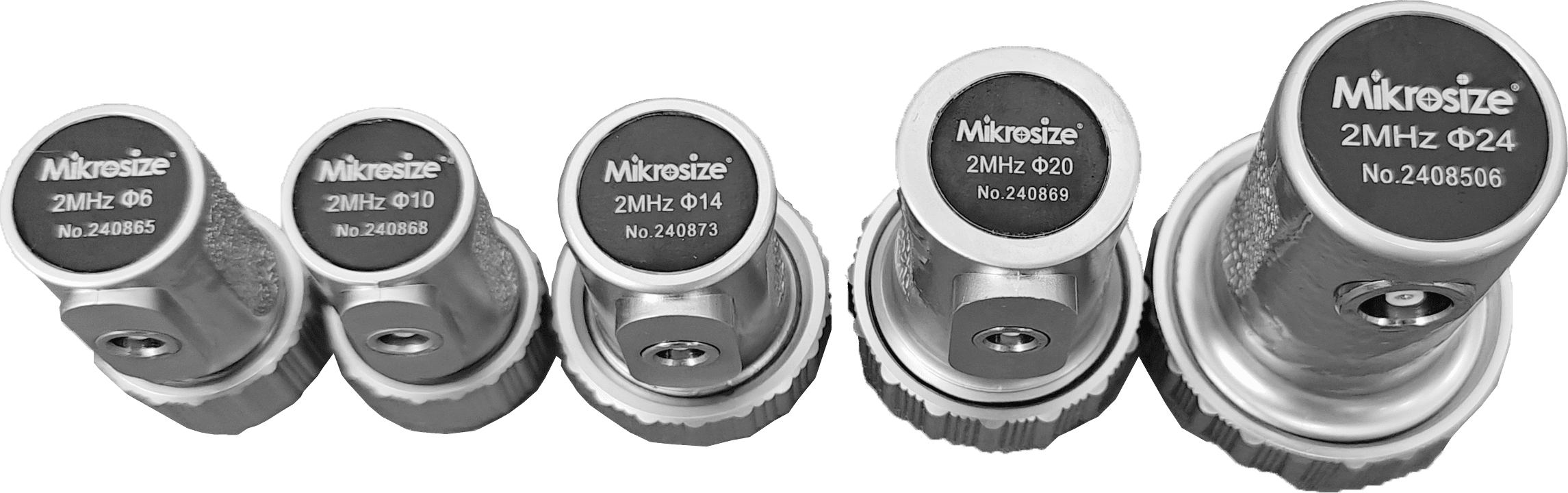

5.Normal Straight Probe 2MHz

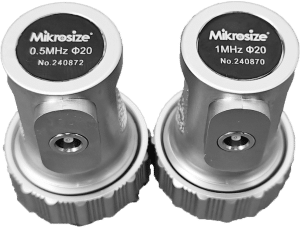

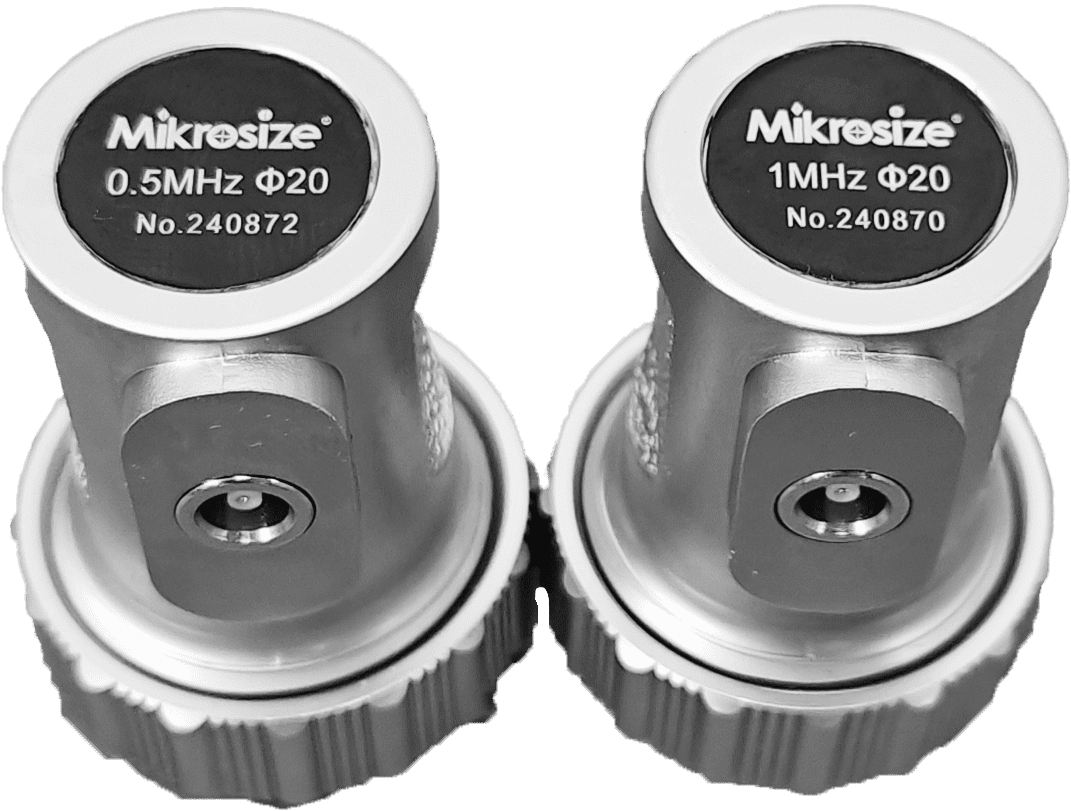

4.Normal Straight Probe Φ20 0.5MHz、1MHz

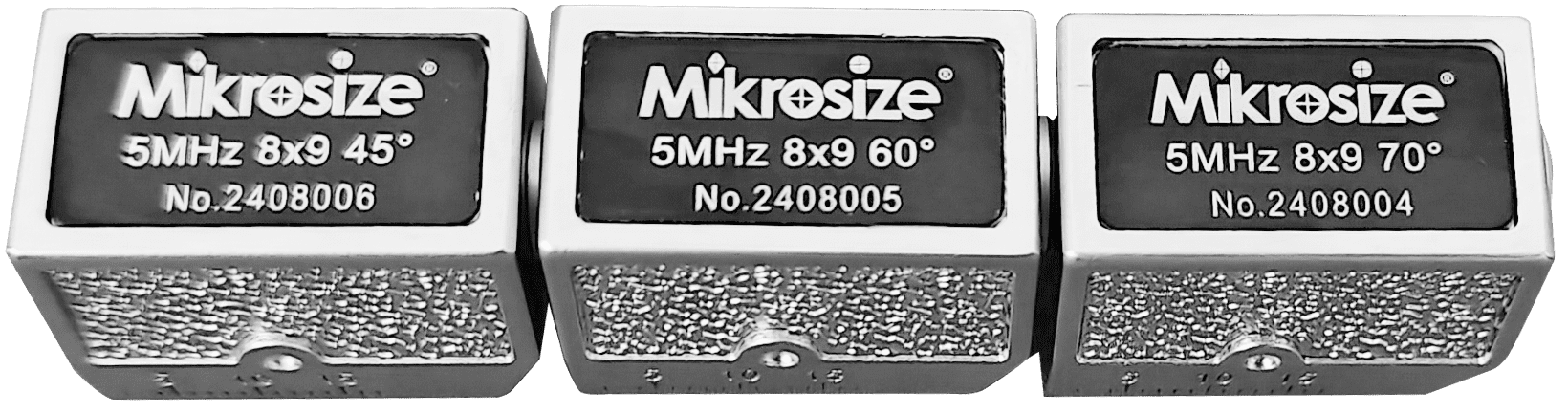

3.Angle Probe 5MHz

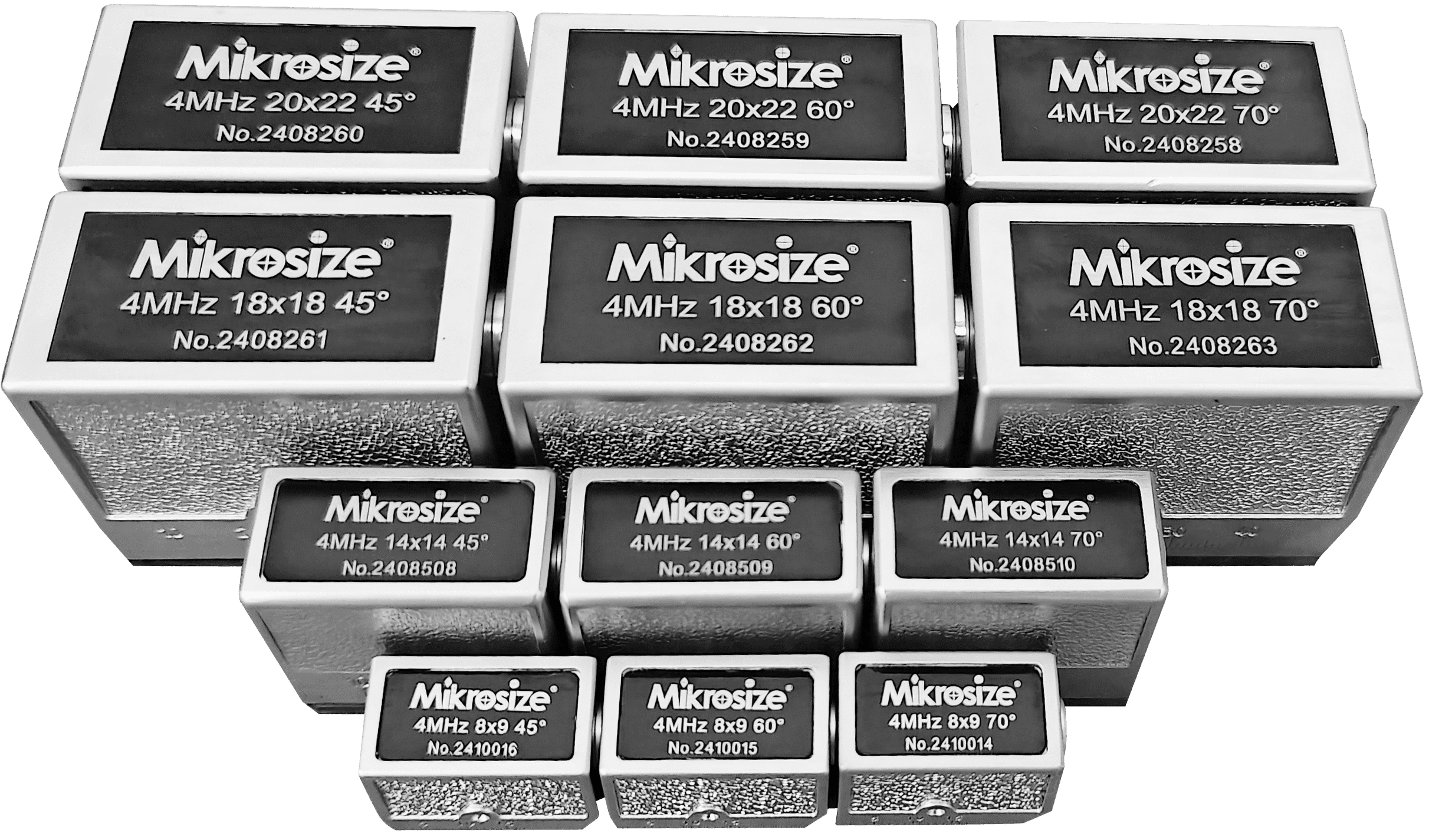

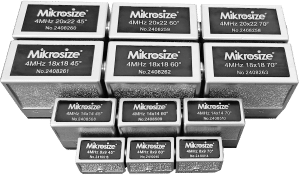

2.Angle Probe 4MHz
Технические характеристики
Угловой зонд
| Частота | 2 МГц | |||||||||||
| Размер кристалла (мм) | 8x9 | 14x14 | 18x18 | 20x22 | ||||||||
| Угол | 45° | 60° | 70° | 45° | 60° | 70° | 45° | 60° | 70° | 45° | 60° | 70° |
| Погрешность частоты волны | ≤ 10% | |||||||||||
| Избыточная чувствительность (дБ) | ≥ 70 | ≥ 68 | ≥ 64 | ≥ 70 | ≥ 66 | ≥ 62 | ≥ 72 | ≥ 70 | ≥ 64 | ≥ 72 | ≥ 68 | ≥ 66 |
| Ширина начальной волны (мм) | ≤ 22 | ≤ 22 | ≤ 21 | ≤ 22 | ≤ 22 | ≤ 21 | ≤ 22 | ≤ 22 | ≤ 22 | ≤ 22 | ≤ 22 | ≤ 22 |
| Разрешение (дБ) | ≥ 34 | ≥ 32 | ≥ 32 | ≥ 32 | ≥ 30 | ≥ 30 | ≥ 34 | ≥ 32 | ≥ 30 | ≥ 34 | ≥ 32 | ≥ 30 |
Угловой преобразователь
| Частота | 4 МГц | |||||||||||
| Размер кристалла (мм) | 8x9 | 14x14 | 18x18 | 20x22 | ||||||||
| Угол | 45° | 60° | 70° | 45° | 60° | 70° | 45° | 60° | 70° | 45° | 60° | 70° |
| Погрешности частоты волны | ≤ 10% | |||||||||||
| Чувствительность избытка (дБ) | ≥ 64 | ≥ 66 | ≥ 64 | ≥ 67 | ≥ 66 | ≥ 64 | ≥ 64 | ≥ 64 | ≥ 60 | ≥ 64 | ≥ 64 | ≥ 60 |
| Начальная ширина волны (мм) | ≤ 13 | ≤ 13 | ≤ 13 | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 12 | ≤ 14 | ≤ 14 | ≤ 12 | ≤ 14 | ≤ 14 |
| Разрешение (дБ) | ≥ 32 | ≥ 35 | ≥ 32 | ≥ 34 | ≥ 32 | ≥ 32 | ≥ 30 | ≥ 30 | ≥ 30 | ≥ 30 | ≥ 30 | ≥ 30 |
| Отклонение луча | ≤ ±1° | |||||||||||
| Расстояние до переднего края (мм) | ≤ 11.5 | ≤ 13 | ≤ 12 | ≤ 12 | ≤ 25 | ≤ 23 | ≤ 23 | ≤ 25 | ≤ 23 | ≤ 23 | ||
| Измеренное значение K | ±0,5° | |||||||||||
| Стандарт | EN12668-2 | |||||||||||
Угловой преобразователь
| Частота | 5 МГц | ||
| Размер кристалла (мм) | 8x9 | ||
| Угол | 45° | 60° | 70° |
| Погрешности частоты волны | ≤ 10% | ||
| Избыточная чувствительность (дБ) | ≥ 68 | ≥ 66 | ≥ 62 |
| Начальная ширина волны (мм) | ≤ 12 | ≤ 12 | ≤ 12 |
| Разрешающая способность (дБ) | ≥ 32 | ≥ 32 | ≥ 32 |
| Отклонение луча | ≤ ±1° | ||
| Расстояние до переднего края (мм) | ≤ 11,5 | ||
| Измеренное значение K | ±0.5° | ||
| Стандарт | EN12668-2 | ||
Обычный прямой датчик
| Частота | 0.5 МГц | 1 МГц | |
| Размер кристалла (мм) | Φ20 | ||
| Погрешность частоты волны | ≤ 10% | ||
| Избыточная чувствительность (дБ) | ≥ 32 | ≥ 38 | |
| Начальная ширина волны (мм) | ≤ 30 | ≤ 26 | |
| Разрешение (дБ) | ≥ 28 | ≥ 22 | |
| Отклонение луча | ≤ ±1° | ||
| Стандарт | EN12668-2 | ||
Обычный прямой датчик
| Частота | 2 МГц | ||||
| Размер кристалла (мм) | Φ6 | Φ10 | Φ14 | Φ20 | Φ24 |
| Погрешность частоты волны | ≤ 10% | ||||
| Избыточная чувствительность (дБ) | ≥ 18 | ≥ 34 | ≥ 44 | ≥ 54 | ≥ 54 |
| Начальная волна ширины (мм) | ≤ 21 | ≤ 21 | ≤ 21 | ≤ 21 | ≤ 21 |
| Разрешение (дБ) | ≥ 18 | ≥ 18 | ≥ 22 | ≥ 26 | ≥ 26 |
| Отклонение луча | ≤ ±1° | ||||
| Стандарт | EN12668-2 | ||||
Обычный прямой зонд
| Частота | 4 МГц | ||||
| Размер кристалла (мм) | Φ6 | Φ10 | Φ14 | Φ20 | Φ24 |
| Погрешность частоты волны | ≤ 10% | ||||
| Избыточная чувствительность (дБ) | ≥ 26 | ≥ 42 | ≥ 50 | ≥ 54 | ≥ 56 |
| Начальная волна ширины (мм) | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 14 |
| Разрешение (дБ) | ≥ 26 | ≥ 26 | ≥ 28 | ≥ 26 | ≥ 30 |
| Отклонение луча | ≤ ±1° | ||||
| Стандарт | EN12668-2 | ||||
Двухкристальный нормальный преобразователь
| Частота | 2 МГц | ||||||
| Размер кристалла (мм) | Φ6 | Φ10 | Φ14 | Φ20 | Φ24 | Φ10 | Φ24 |
| Фокусное расстояние | 10 мм | 20 мм | |||||
| Погрешность частоты волны | ≤ 10% | ||||||
| Избыточная чувствительность (дБ) | ≥ 42 | ≥ 60 | ≥ 60 | ≥ 64 | ≥ 66 | ≥ 54 | ≥ 64 |
| Начальная ширина волны (мм) | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 14 | ≤ 14 |
| Разрешение (дБ) | ≥ 26 | ≥ 32 | ≥ 28 | ≥ 32 | ≥ 30 | ≥ 32 | ≥ 32 |
| Отклонение луча | ≤ ±1° | ||||||
| Стандарт | EN12668-2 | ||||||
Двухкристальный нормальный преобразователь
| Частота | 4 МГц | ||||||
| Размер кристалла (мм) | Φ6 | Φ10 | Φ14 | Φ20 | Φ24 | Φ10 | Φ24 |
| Фокусное расстояние | 10 мм | 20 мм | |||||
| Погрешности частоты волны | ≤ 10% | ||||||
| Избыточная чувствительность (дБ) | ≥ 40 | ≥ 58 | ≥ 56 | ≥ 60 | ≥ 60 | ≥ 56 | ≥ 60 |
| Начальная ширина волны (мм) | ≤ 8 | ≤ 8 | ≤ 8 | ≤ 8 | ≤ 8 | ≤ 8 | ≤ 8 |
≤ 8
Ультразвуковой дефектоскопный датчик
 |
 |
 |
 |
| TP0212200 | TP0506060 | TP0508225 | TP0510250 |
 |
 |
 |
|
| TP0706060 | TP1004030 | HTP0510250 HTP0510350 HTP0510500 |
| Код | Диапазон измерения толщины | Диаметр кристалла | Частота | Рабочая температура |
| TP0212200 | 1-200 мм | Φ12 мм | 2 МГц | -10°C~60°C |
| TP0506060 | 1-60 мм | Φ6 мм | 5 МГц | -10°C~60°C |
| TP0508225 | 1-225 мм | Φ10 мм | 5 МГц | -10°C~60°C |
| TP0510250 | 1-250 мм | Φ10 мм | 5 МГц | -10°C~60°C |
| TP0706060 | 0.8-60 мм | Φ6 мм | 7 МГц | -10°C~60°C |
| TP1004030 | 0.75-30 мм | Φ4 мм | 10 МГц | -10°C~60°C |
| HTP0510250 | 2-220 мм | Φ10 мм | 5 МГц | -10°C~250°C |
| HTP0510350 | 2-220 мм | Φ10 мм | 5 МГц | -10°C~350°C |
| HTP0510500 | 2-220 мм | Φ10 мм | 5 МГц | -10°C~500°C |
