iFlaw-100 Ультразвуковой дефектоскоп
QR

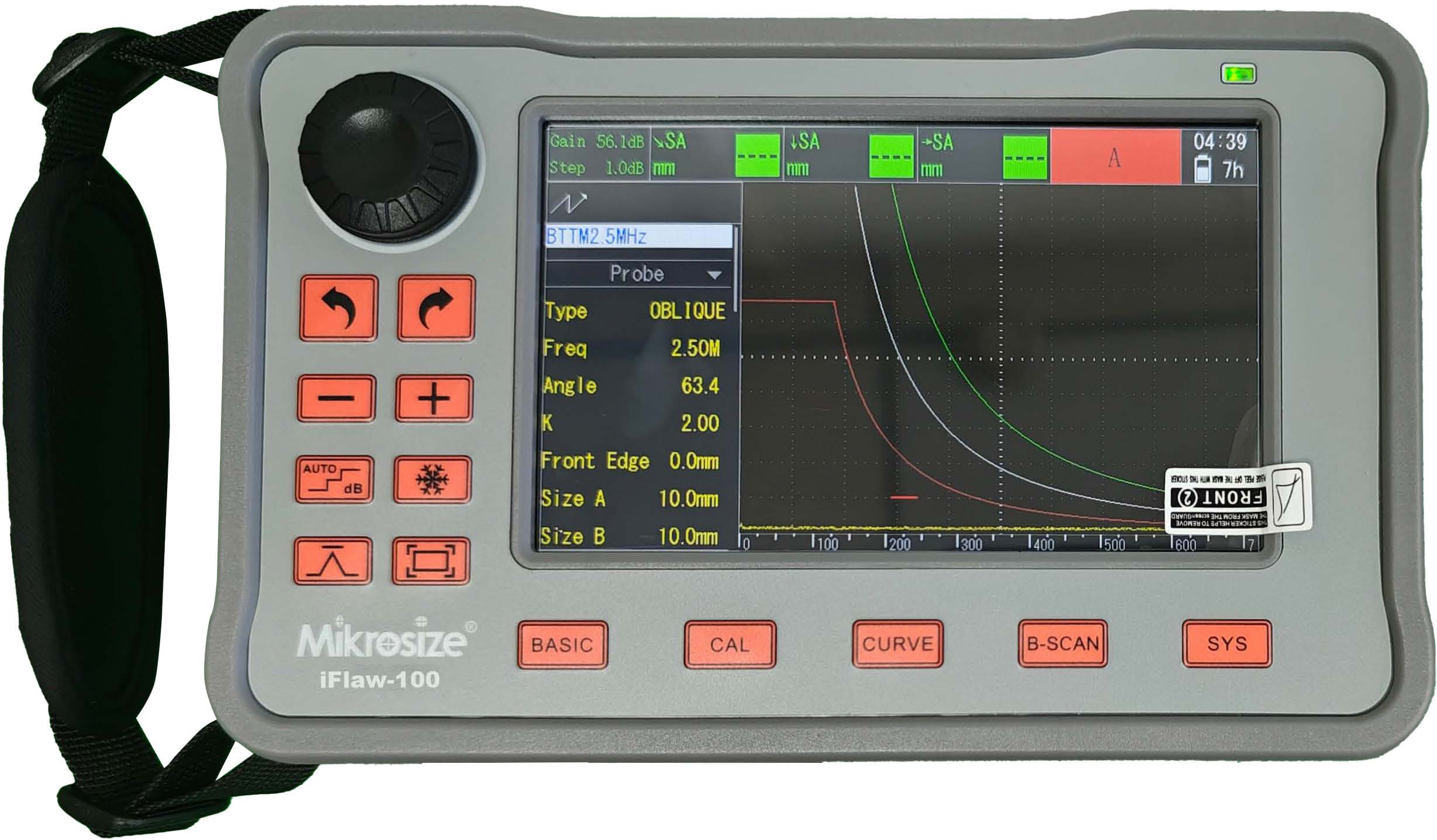

IFlaw 100 Ultrasonic Flaw Detector（1）

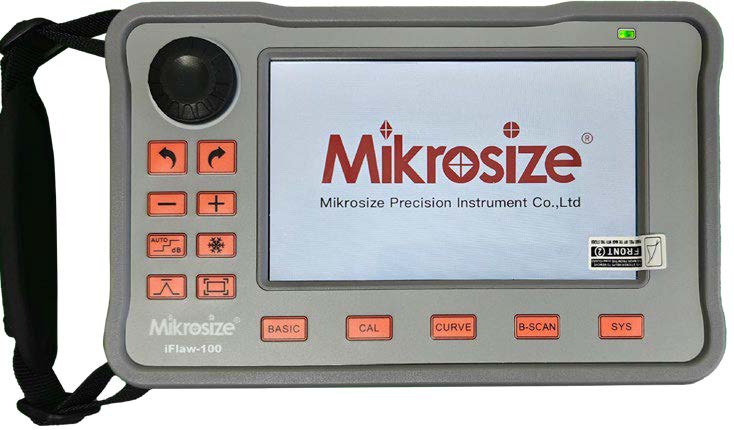

IFlaw 100 Ultrasonic Flaw Detector（2）

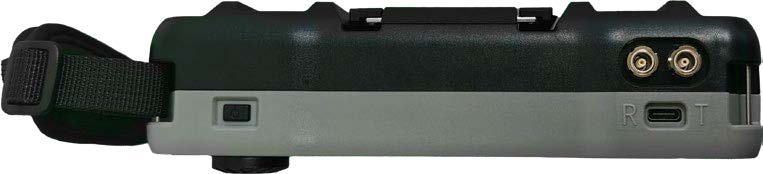

IFlaw 100 Ultrasonic Flaw Detector（3）

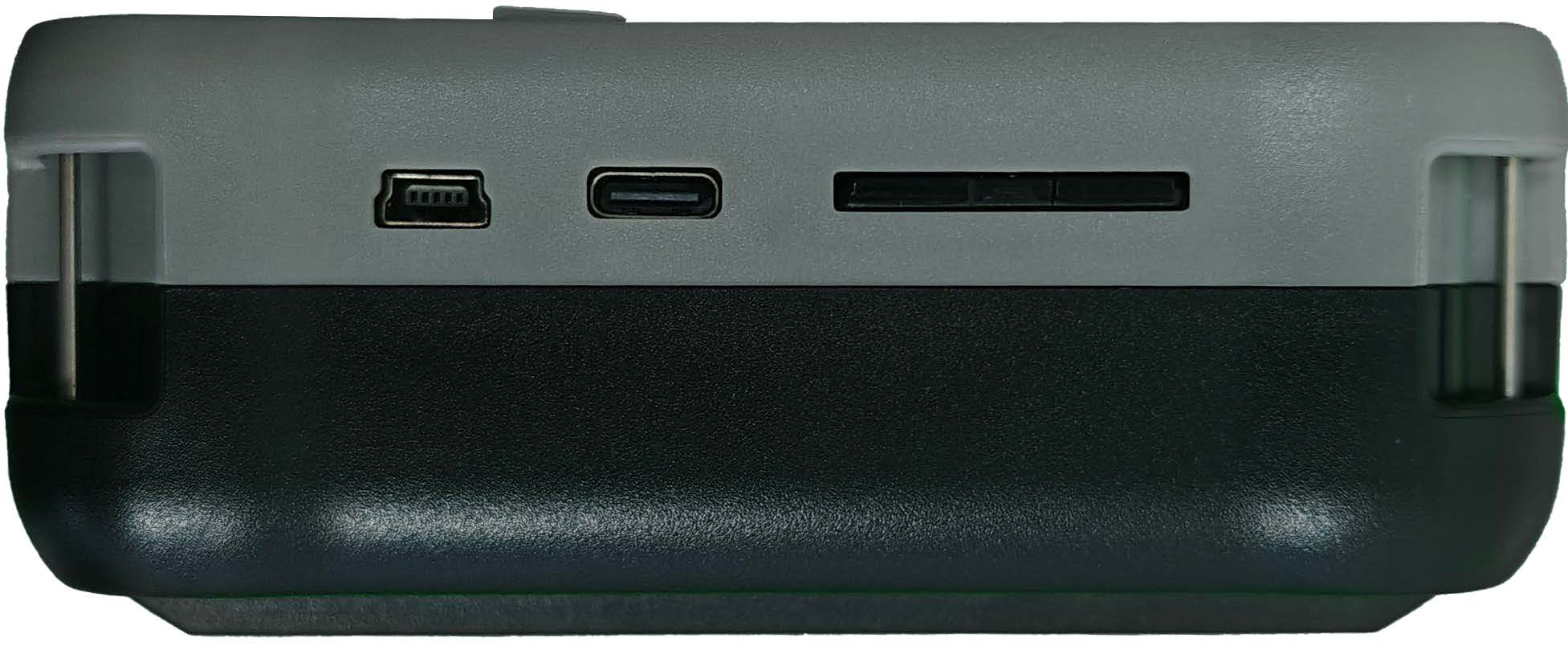

IFlaw 100 Ultrasonic Flaw Detector（4）

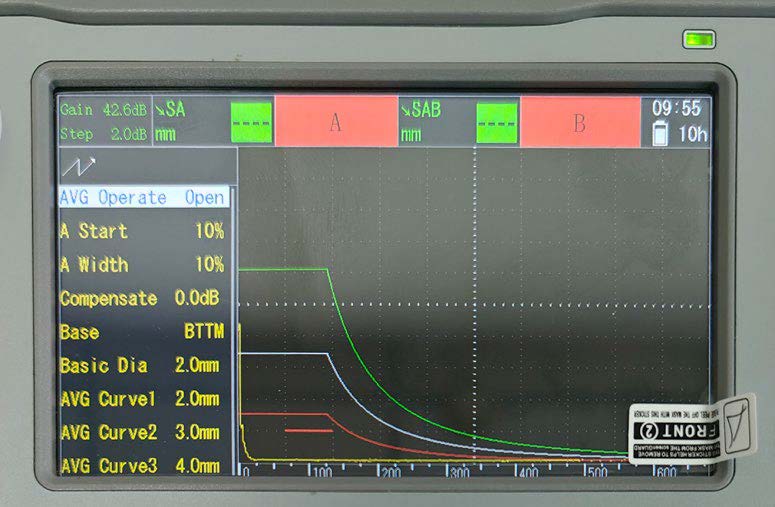

IFlaw 100 Ultrasonic Flaw Detector（5）
IFlaw 100 Ultrasonic Flaw Detector（6）
Видеодемонстрация
Характеристики и области применения
Особенности продукта：
Корпус легкий, подходит для работы одной рукой.
Быстрая зарядка PD65W + 12 часов автономной работы.
5,0-дюймовый IPS-дисплей высокого разрешения с новым интерфейсом UI.
Поддержка полноэкранного сенсорного управления, быстрых жестов, виртуальной клавиатуры, удобство в использовании.
Оснащен функциями DAC, AVG, автоматического усиления, пиковой памяти, цветового полудиапазона, B-сканирования и другими профессиональными возможностями.
Включает переключение между китайским и английским языками, экспорт данных на SD-карту, онлайн-обновление, захват экрана и множество других практичных функций.
Применение продукта：
Машиностроение: Тестирование компонентов механического оборудования и крупных отливок и поковок.
Нефтехимическая промышленность: Используется для оборудования, такого как трубопроводы и сосуды под давлением.
Авиакосмическая промышленность: Дефектоскопия ключевых компонентов самолетов и космических аппаратов.
Контроль стальных конструкций: Проверка сварных швов, болтовых соединений и других частей.
Контроль бетонных конструкций: Выявление дефектов, таких как трещины и пустоты.
Контроль рельсов: Дефектоскопия стальных рельсов.
Контроль транспортных средств: Обнаружение ключевых компонентов поездов, метро и других транспортных средств.
Контроль специального оборудования: Дефектоскопия котлов, лифтов и т.д.
Технические характеристики
| Полоса пропускания | 0,1 МГц ~ 20 МГц |
| Усиление | 120 дБ, шаг 0,1 дБ, 0,6 дБ, 1 дБ, 2 дБ, 6 дБ |
| Фильтр | Широкополосный, 1М, 1,25М, 2,5М, 5М, 10М, 15М, 1М-5М |
| Частота дискретизации | Аппаратная частота дискретизации 100 МВыб/с, эквивалентная частота дискретизации 400 МВыб/с |
| Режим обнаружения | Полная волна, положительная полуволна, отрицательная полуволна, РФ, огибающая |
| Диапазон обнаружения | 10 метров (продольная волна, углеродистая сталь), шаг 100 мм, 10 мм, 0,1 мм |
| Режим импульса | Острый импульс, прямоугольный импульс, двойной прямоугольный импульс |
| Напряжение импульса | 25 В ~ 300 В, шаг 25 В |
| Длительность импульса | 0 нс ~ 500 нс, непрерывная регулировка, шаг 10 нс |
| Демпфирование излучения | Сильное (100 Ом), слабое (1000 Ом) регулируемое |
| Частота импульсов | Автоматическая или ручная, автоматический диапазон (200 Гц - 1 кГц), ручной диапазон (0 - 10 кГц) |
| Канал датчика | 200 групп, поддерживающие операции создания, предварительного просмотра, удаления, переименования, перезаписи и восстановления |
| Сигнализация строба | Сигнализация строба A и B, потеря волны/приход волны |
| Режим строба | Независимые строб A, строб B |
| Режим измерения | Пик, передний фронт, J передний фронт |
| Количественный режим | Кривая DAC, кривая AVG(DGS) |
| Стандарты обнаружения дефектов | AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345 |
| Содержимое сохранения | Одиночный кадр, многокадровая запись (≤ 500 кадров), снимок экрана, снимок B-скана |
| Вспомогательные функции | Профессиональный B-скан, автоматическое усиление, пиковая память, заморозка формы волны, управление каналами, сигнализация строба, расширение строба, автоматический строб, полноэкранное касание, виртуальная клавиатура, цветная полуразвертка, быстрый снимок экрана |
| Дисплей | Высокое разрешение 5,0 дюймов 800×480 IPS_LCD |
| Интерфейс датчика | Двойной LEMO-00 C5 |
| Выходной интерфейс | Type-C1, MINI USB |
| Входной интерфейс | Type-C2 (тележка B-скана) |
| Визуализация B-скана | Поддерживает до 700 наборов синтеза A-скана, с максимальным разрешением φ 2 мм (без тележки B-скана) или φ 1,5 мм (с тележкой B-скана) |
| Хранение данных | Карта SD 8 ГБ |
| Зарядное устройство | Быстрая зарядка 65W_PD, стандартный интерфейс Type-C (100~240 В, 50~60 Гц) |
| Размер | 183 мм × 113 мм × 45 мм |
| Вес | 700 г, включая аккумулятор, но без резинового чехла |
| Язык | Китайский, английский |
| Единицы измерения | Метрическая система, имперская система |
| Аккумулятор | Литиевый аккумулятор 7,4 В 8000 мАч, время работы 12 часов | -10℃~55℃ |
| Разрешающая способность | 40 дБ (Требования к метрологическим характеристикам: ≥26 дБ) |
| Динамический диапазон | 32 дБ (Требования к метрологическим характеристикам: ≥26 дБ) |
| Запас чувствительности | 50 дБ (Требования к метрологическим характеристикам: ≥42 дБ) |
| Вертикальная линейность | 1,8% (Требования к метрологическим характеристикам: ≤6%) |
| Горизонтальная линейность | 0,5% (Требования к метрологическим характеристикам: ≤2%) |
Стандартная комплектация
| Наименование | Кол-во | |
| Основной блок | 1 | |

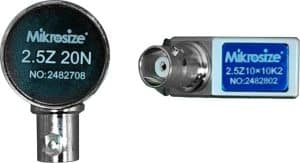

| Датчик (высокоточный прямой датчик, угловой датчик) | 2 |  |
| Кабель датчика | 2 |  |
| Зарядное устройство | 1 |  |
| Силовой кабель | 1 |  |
| Руководство пользователя | 1 | |
| Сертификат | 1 | |
| Гарантийный талон | 1 | |

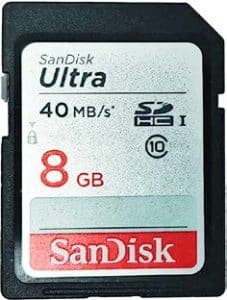

| SD-карта (8 ГБ) | 1 |
Дополнительная комплектация
| SD-карта (16G, 32G, 64G) | 1 |  |

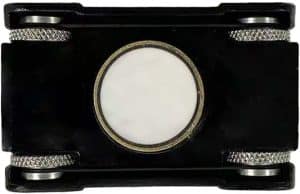

| Тележка для B-сканирования | 1 |  |
| Внешний аккумулятор | 1 |
