MCut-100A/120A/200A/300A Автоматический абразивный отрезной станок для металлографии

QR

×

QR-код

https://mikrosize.ru/product/mcut-100a-120a-200a-300a-auto-metallographic-abrasive-cutter/

Характеристики продукта:

Автоматический металлографический отрезной станок с управлением от ПЛК. Система управления и серводвигатель марки Mitsubishi.

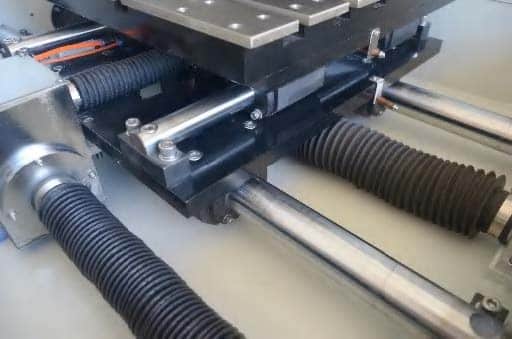

Автоматическое и точное управление по осям X, Y, Z.
Интеллектуальная скорость резания в зависимости от твердости материала для достижения максимальной эффективности резания.
Частотное регулирование скорости резания.
Электронный маховик для автоматического управления.
Сенсорный экран отображает различные данные резания.
Инфракрасное точное позиционирование.
4 режима резания: качающееся резание, непрерывное резание, возвратно-поступательное резание, резание с переменной скоростью.
Скорость резания для сплошного стального цилиндра может достигать 10 мм/мин.

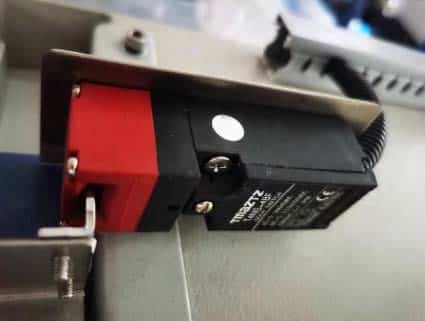

Электромеханическое разделение для облегчения очистки камеры резания и обеспечения безопасности шпиндельного двигателя.

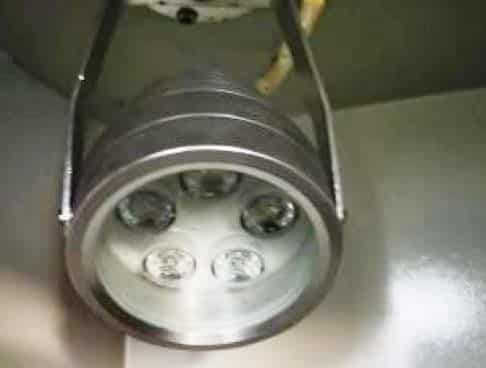

Установлено большое окно наблюдения за камерой резания, внутри оборудовано светодиодное освещение.
Вентилятор обеспечивает эффективный отвод различных паров и дыма, образующихся при резании.
Эргономичный дизайн, низкий уровень шума, простота в эксплуатации, эстетичный внешний вид, безопасное использование.

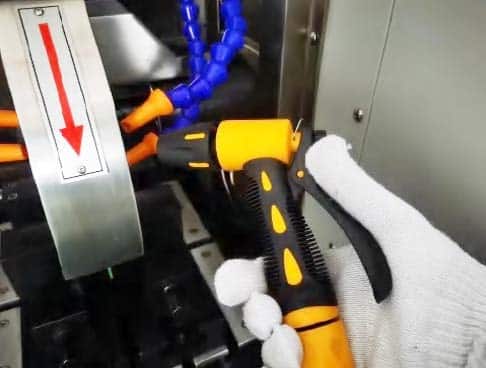

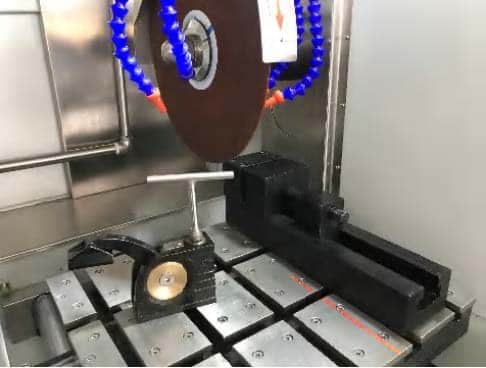

Вертикальный станок, в основном состоящий из верхней защитной крышки, средней рамы, правой раздвижной двери, боковой двери, нижней рамы, включая электрический шкаф, ящик для инструментов внутри, зажимное приспособление, промывочный кран, независимый охлаждающий бак.
Бесступенчатая регулировка скорости, частотный двигатель ABB мощностью 7,5 кВт, напрямую соединенный с отрезным кругом.
Раздвижная и распашная дверь обеспечивают более удобное размещение крупного образца в нужном положении с трех направлений (сверху, спереди и слева).

Применение продукта:

Предназначен для резки крупных образцов, высокая эффективность и низкий уровень шума. Облегчает обслуживание деталей станка и обработку крупных образцов. Прост в эксплуатации, имеет эстетичный внешний вид и безопасен в использовании. Является одним из необходимых оборудований для подготовки образцов в лаборатории.

Название продукта		Автоматический абразивный отрезной станок для металлографии
Модель		MCut-100A	MCut-120A	MCut-200A	MCut-300A
Режущая способность (мм)		100x100	120x120	200x150	300x150
Функция		Автоматическая система выхлопа газа, сигнализация, Двойное светодиодное освещение, инфракрасное лазерное позиционирование
Метод резки		Ручная / Автоматическая связь по осям X/Y/Z
Система управления		10-дюймовый сенсорный экран / Ручное колесо управления
Размер отрезного круга (мм)		Ø350xØ32x2.5	Φ380×Φ32 ×2.8	Ø400xØ32x3	Ø400xØ32x3
Скорость подачи резки		1~200 мм/мин
Размер стола резки X*Y (мм)		410x350	450x350	485x400	4530×630
Ход по оси Y (мм)		250	250	300	420
Ход по оси Z (мм)		160	160	160	160

8342%">

200

230 230 Перемещение по оси X (мм) 140 100 100 110 Раскрытие зажима (мм) 100 120 200 300 Мощность шпиндельного двигателя 380В, 50Гц, 4 кВт 380В, 50Гц, 5,5 кВт 380В, 50Гц, 7,5 кВт 380В, 50Гц, 7,5 кВт Скорость (с преобразованием частоты) 500-2800 об/мин 500-2800 об/мин 500-2800 об/мин 500-2800 об/мин Двигатель подачи Шаговый двигатель Сервомотор Сервомотор Сервомотор Габаритные размеры станка (мм) (Д×Ш×В) 1200*1100*1800 1450×1000×1850 1550×1100×1900 1650×1350×1900 Вес нетто (кг) 1700 1800 2200 2500 Электропитание станка 3 фазы, 5 линий, 380В, 50Гц Резервуар для воды Объем (л) 80 120 120 120 Размеры (мм) 610x550x680 700x630x800 700x630x800 700x630x800 Вес (кг) 85 100 100 100 Расход насоса (л/мин) 50 100 100 100

Наименование	Спецификация	Количество
Основной блок машины	/	1 комплект
Бак для воды	80/120 л	1 комплект
Зажимное устройство	100/120/200/300 мм	1 комплект
Гаечный ключ	46#, 41#	2 шт.
Отрезной круг	Ø350/380/400×2.5/2.8/3×Ø32 мм	2 шт.
Водопроводная труба	Ø 3/4 дюйма, Ø 2 дюйма	Вход 1 шт., Выход 1 шт.
Инструкция по эксплуатации	/	1 экз.
