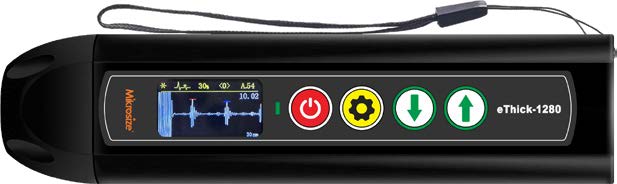

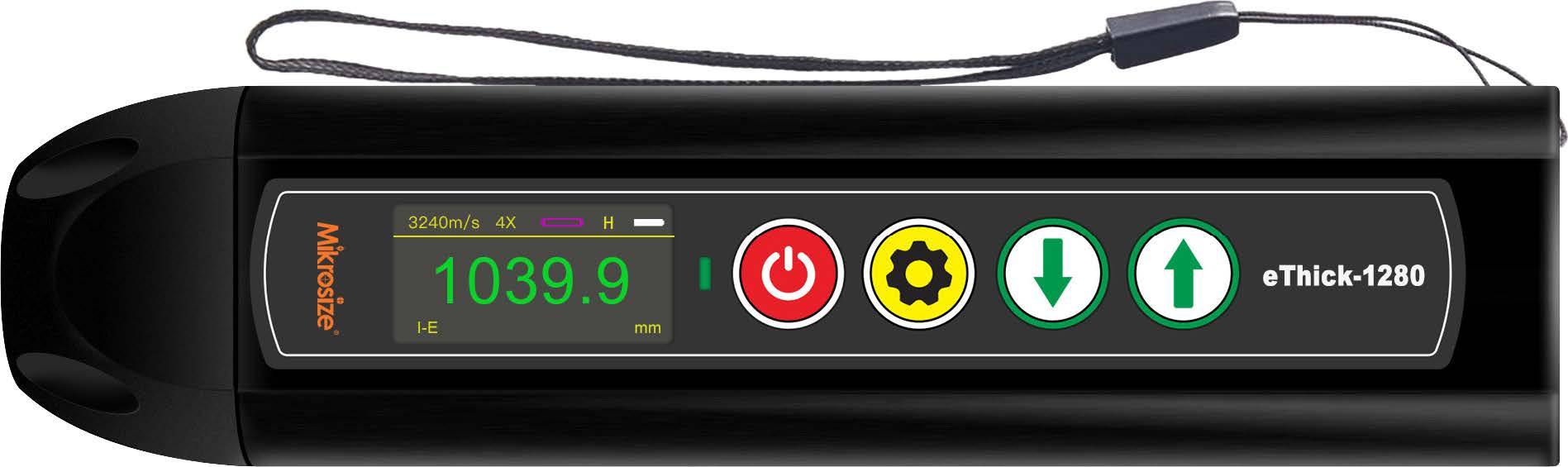

eThick-1280 Электромагнитный ультразвуковой толщиномер

Scan QR

×
Scan QR Code

https://mikrosize.ru/product/ethick-1280-electromagnetic-ultrasonic-thickness-gauge/

EThick 12801

EThick 12802

EThick 12803

EThick 12804

EThick 12805

EThick 12806

Product Features & Applications

Характеристики продукта:

Поддерживает измерение толщины методом A-сканирования, способен измерять сверхтолстые заготовки.
Высокоточное измерение толщины, проникает через покрытия, не требует контактной жидкости и полировки поверхности заготовки; совместим с поверхностями, покрытыми краской, облицовкой или имеющими неровности.
В приборе предварительно сохранены скорости звука для различных материалов, поддерживается динамическое добавление и удаление скоростей звука материалов; калибровка скорости звука оснащена температурной компенсацией для повышения точности измерений.
Высококачественный цветной ЖК-экран, адаптируется к условиям измерения при различном освещении.

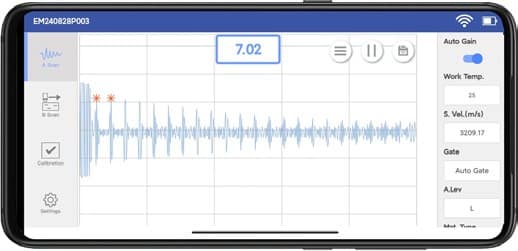

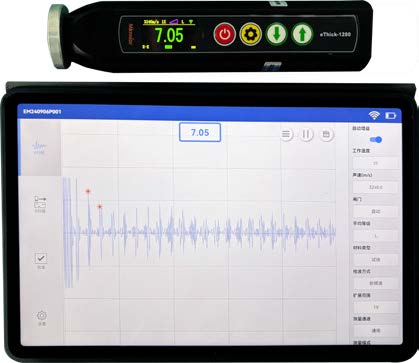

Оснащен программным обеспечением для ПК, обеспечивающим удобное чтение различных данных.

Применение продукта:

Нефтехимическая промышленность: контроль высокотемпературных трубопроводов, бесконтактное измерение толщины без контактной жидкости, подходит для условий работы при 800°C и покрытых краской стенок труб.
Судостроение: обнаружение толщины стальных листов корпуса, без полировки для шероховатых поверхностей, быстрое массовое измерение больших площадей листов.
Энергетика: измерение толщины котлов и сосудов под давлением, стабильные измерения в условиях высоких температур для обеспечения безопасной работы оборудования под давлением.
Железнодорожный транспорт: контроль рельсов и металлических деталей транспортных средств, портативная универсальная конструкция для быстрого и точного сбора данных о толщине на месте.
Машиностроение: измерение толщины литых и кованых деталей, совместимость с различными металлическими материалами, удовлетворение потребностей в измерении как тонких, так и толстых пластин.
Строительство стальных конструкций: проверка толщины строительных компонентов, бесконтактное измерение без повреждения заготовок, повышение эффективности контроля.

Technical Specifications

Дискретизация	80 МВыб/с
Полоса пропускания	2,5 МГц～6 МГц
Передача	±600 В_400 Гц_125 нс
Усиление	Автоматическое, 0 ~ 96 дБ, шаг 1 дБ
Точность измерения	±0,01 мм
Диапазон скорости звука	400～9999 м/с
Эффективный диапазон	0,75～1280 мм
Уровень усреднения	Три регулируемых уровня: Н, С, В
Расстояние отрыва	5 мм (Алюминий), 4 мм (Углеродистая сталь), 3 мм (Нержавеющая сталь), 0–5 мм
Диапазон для углеродистой стали	Измерение углеродистой стали 1X: 160 мм; 2X: 320 мм; 3X: 640 мм; 4X: 1280 мм
Измеряемые материалы	Алюминий, медь, железо, углеродистая сталь, литая сталь, легированная сталь, нержавеющая сталь, титановый сплав и другие металлы
Измерительные каналы	2* Тонкая деталь, Общий, Прутковый материал
Режим измерения	Одиночное эхо (I-E), Двойное эхо (E-E)
Режимы поиска	Передний фронт–передний фронт, Пик–пик, Пик–передний фронт
Вспомогательные функции	Автофиксация, Автоусиление, Автосон, Отображение A-скана, Подключение к мобильным телефонам через Wi-Fi
Функции коррекции	Регулировка строба, Регулировка задержки, Регулировка усиления, Калибровка скорости звука, Калибровка нуля, Высокотемпературная компенсация
Связь	RS-485 или USB 2.0
Зарядное устройство	5 В 2 А, стандартный интерфейс Type-C
Дисплей	1,47-дюймовый 320×172 IPS LCD
Размеры	178,4 мм * 42 мм * 32 мм
Время работы от батареи	3.7 В 3400 мАч литиевая батарея, 6 часов работы
Вес нетто	Металлический корпус: 358 г; Литьевой корпус: 255 г; Литьевой + быстросъемный: 289 г

Standard Configuration

Наименование	Кол-во	Фото
Основной блок	1 шт.
USB-зарядное устройство	1 шт.
Зарядный кабель	1 шт.

4pt;border-width: medium 1pt 1pt;border-style: none solid solid;border-color: currentcolor windowtext windowtext;height: 57px">

1 шт.

Тестовый блок (железо) 1 шт. Тестовый блок (алюминий) 1 шт. Кейс для приборов 1 шт. Сертификат соответствия 1 экз. Инструкция по эксплуатации 1 экз.

Optional Configuration

Название	Примечание	Фото
Промышленный планшет	Поддерживает Android, HarmonyOS
Мобильный телефон	Поддерживает Android, HarmonyOS
Наручные часы	Поддерживает Android, HarmonyOS
Малогабаритный зонд	4 МГц, Φ13 мм * 36 мм
Крупногабаритный зонд	4 МГц, Φ40 мм * 60 мм
Высокотемпературный зонд	4 МГц, Φ33 мм * 40 мм
