Оптический проектор: Точность измерений, переосмысленная Mikrosize
В современном производстве требования к точности никогда не были столь высокими. Как ведущий поставщик измерительных и испытательных приборов, Mikrosize стремится предоставлять передовые решения, позволяющие отраслям достигать безупречных стандартов производства. В основе этой метрологической эволюции лежит оптический проектор, также широко известный как цифровой проектор или контурный проектор.
Что такое оптический проектор?

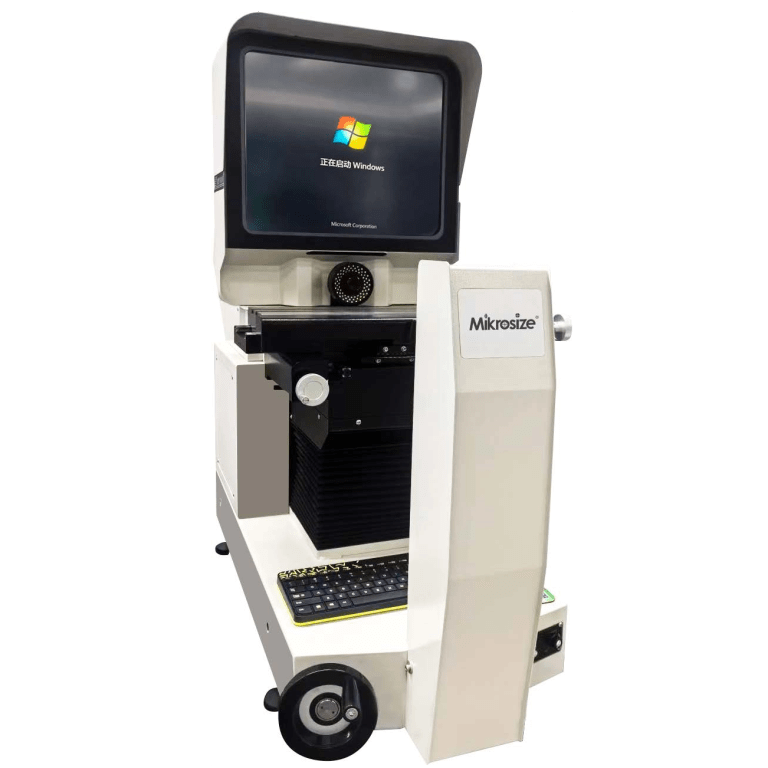

Оптический проектор — это сложное устройство, объединяющее оптику, точную механику и электронику для выполнения бесконтактных двумерных измерений. Его основная функция — увеличение профиля детали, такой как шестерни, резьбы или штампованные компоненты, и проецирование его тени на экран. Это позволяет операторам визуально сравнивать деталь с шаблоном или напрямую измерять характеристики. Независимо от того, называется ли он оптическим компаратором или профильным проектором, этот инструмент является золотым стандартом для проверки геометрии изготовленных деталей в аэрокосмической, автомобильной и медицинской промышленности.
Приверженность Mikrosize точной метрологии
Будучи надежным поставщиком измерительных и испытательных приборов, Mikrosize понимает, что точность — это обещание. Хотя компания всемирно известна испытаниями на твердость (Роквелл, Виккерс, Бринелль), наша приверженность распространяется на все аспекты размерной метрологии. Мы предоставляем высокоточные приборы, включая современные оптические проекторы, обеспечивая клиентам доступ к комплексным решениям для контроля качества.
Подробные технические характеристики: Модель JT12A-B φ300
Модель JT12A-B φ300 представляет собой традиционную оптическую конструкцию, улучшенную современными цифровыми показаниями.
Превосходство оптической системы: Эта модель оснащена системой проецирования прямого изображения, обеспечивающей соответствие ориентации экрана детали, что снижает вероятность ошибок оператора. Она предлагает вертикальный и горизонтальный режимы двойного проецирования с группами объективов, включая увеличение 10×, 20×, 50× и 100× для проверки как крупных контуров, так и мельчайших деталей.
Преимущество асферической конденсорной линзы: Высококачественные проекторы от Mikrosize оснащены асферической конденсорной линзой, которая исправляет аберрации, характерные для стандартных сферических линз. Это обеспечивает идеально коллимированный свет, создавая равномерно яркий экран от края до края, что критически важно для снижения ошибок измерений на сложных контурах.
Системы освещения и охлаждения: JT12A-B использует двухканальное освещение: передающее освещение 12 В 100 Вт для четких контуров и отражающее освещение 24 В 150 Вт для деталей поверхности. Двунаправленная система охлаждения с осевым вентилятором поддерживает термическую стабильность при длительном использовании, предотвращая тепловые искажения и сохраняя заданную точность.Измерительная способность и точность: Рабочий стол обеспечивает перемещение на 150 мм по оси X и 50 мм по оси Y, поддерживая вращение от 0° до 360° для удобного измерения углов. Точность составляет (4+L/25) мкм, что для измерения в 100 мм означает точность 0,008 мм — это важно для высокотехнологичных отраслей.
Управление данными: Встроенный многофункциональный цифровой дисплей DS401SM предоставляет данные о позиционировании в реальном времени и поддерживает геометрические расчеты. Интегрированный мини-принтер позволяет немедленно документировать результаты для упрощения аудита качества.
Прочная конструкция: Основанный на гранитной базе с отличным гашением вибраций и оснащенный высокоточными решетчатыми датчиками перемещения, этот прибор обеспечивает надежное обнаружение сложных контуров.
Принцип работы и методологии
Принцип работы профильного проектора основан на телецентрической оптике, обеспечивающей постоянное увеличение независимо от положения детали, что исключает ошибку параллакса. Операторы используют два метода: абсолютное измерение (перемещение перекрестий стола между краями) и относительное измерение (сравнение силуэта с эталонными шаблонами для быстрой проверки партий).
Разнообразные применения в различных отраслях
Как ведущий поставщик измерительных и испытательных приборов, Mikrosize предлагает индивидуальные решения:
Автомобильная промышленность: Проверка поршневых колец, шестерен и форсунок впрыска топлива.
Аэрокосмическая отрасль: Верификация лопаток турбин и критических крепежных элементов.
Электроника и медицина: Изучение выводных рамок, контактных штырей и хирургических инструментов.
Литье пластмасс: Измерение литых деталей по сравнению с CAD-данными.
Повышение контроля качества с помощью интегрированных решений
Mikrosize предоставляет производителям возможность создавать синергетические циклы контроля качества. Например, термообработанная шестерня сначала проходит проверку твердости с помощью твердомера Mikrosize, а затем размерную верификацию на оптическом проекторе — что гарантирует соответствие как свойств материала, так и геометрии спецификациям.
Особенности продукта, отличающие Mikrosize
Проекция положительного изображения: соответствует стандартным методам измерения
Двухуровневое перспективное освещение: оптимальный контраст для любой детали
Четкость асферических линз: яркое, равномерное поле, снижающее нагрузку на глаза
Долговечное освещение: импортные галогенные лампы минимизируют простои
Высокоэффективное охлаждение: двунаправленное рассеивание тепла обеспечивает стабильность
Передовой цифровой дисплей: упрощает сложные геометрические расчеты
Почему стоит выбрать Mikrosize?
Комплексная метрологическая экспертиза: полные решения от твердости до размерных испытаний
Гарантия качества: приборы с надежной точностью до 1 микрона
Ориентация на клиента: экспертное руководство для конкретных применений
Глобальные стандарты: соответствие международным метрологическим нормам
Заключение
Оптический проектор остается фундаментальной основой контроля качества, обеспечивая быстрое, точное, бесконтактное измерение размеров. Как надежный поставщик измерительных и испытательных приборов, Mikrosize сочетает экспертизу в области свойств материалов с точностью размерных измерений, гарантируя, что ваши продукты будут как прочными, так и безупречными по размерам. Инвестируйте в точность, которая создает доверие — инвестируйте в Mikrosize.
