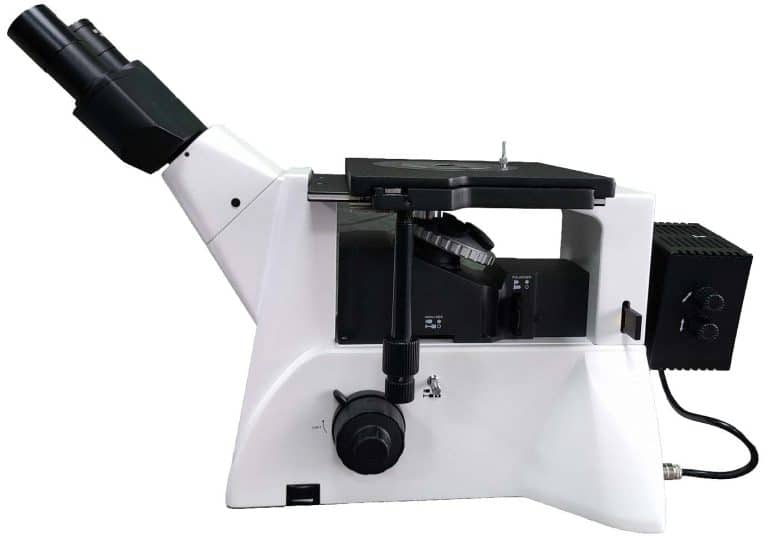

Металлографический микроскоп: различия в оптических путях и выбор
Металлографический микроскоп оснащен четырьмя распространенными вариантами оптических путей: светлое поле (BF), темное поле (DF), поляризованный свет (PL) и дифференциальный интерференционный контраст (DIC). Эти четыре оптических пути выбираются в зависимости от типа наблюдаемых образцов. Ниже приводится объяснение различий между каждым оптическим путем и рекомендации по выбору микроскопа с соответствующим оптическим путем.
Светлое поле (BF)
Осветительный свет падает на образец вертикально через объектив. После поглощения света образцом он отражается обратно вертикально и передается через оптический путь к окуляру или камере, формируя изображение в светлом поле.
Темное поле (DF)
Используется темнопольная диафрагма, позволяющая проходить через микроскоп только рассеянному свету от микроскопических деталей, блокируя прямой свет фона. Это увеличивает контраст, формируя изображение с яркими деталями на темном фоне.
DF позволяет четко отображать морфологию и распределение дефектов в металлических материалах, таких как поры, включения, трещины и т.д.
Поляризованный свет (PL)
Контраст образца усиливается за счет взаимодействия между проходящим светом и поляризаторами. Когда свет проходит через металлические или сплавные образцы, он рассеивается микроструктурой и кристаллической морфологией образца. Поляризатор пропускает только свет с определенным направлением, выравнивая направление и колебания рассеянного света.
Дифференциальный интерференционный контраст (DIC)
Используются поляризатор и двоякопреломляющая призма для разделения одного пучка света на два когерентных пучка с небольшой разностью оптического пути. После освещения образца два пучка рекомбинируют и интерферируют, преобразуя разницу высот на поверхности образца в контраст яркости и формируя трехмерное рельефное изображение. Подходит для наблюдения за мельчайшими перепадами высот, неровностями поверхности и изменениями толщины пленки на образце, позволяя четко представить трехмерные топографические детали без окрашивания.
