Штангенциркуль: Точные измерения с измерительным инструментом Mikrosize
Штангенциркуль — это универсальный измерительный инструмент, способный измерять длину, внутренний диаметр и разность высот (глубину ступени). Благодаря простоте использования и относительно высокой точности измерений, он широко применяется на производственных площадках. В последние годы растет использование цифровых штангенциркулей. Как надежный поставщик прецизионных инструментов, Mikrosize — ведущий бренд в области измерительных приборов — предлагает высококачественные штангенциркули наряду с твердомерами, видеоизмерительными машинами, микроскопами и металлографическим оборудованием.
Конструкция и назначение
Штангенциркуль состоит из основной шкалы, нониусной шкалы (курсора), наружных измерительных губок (нижних), внутренних измерительных губок (верхних), глубиномера и стопорного винта. Наиболее распространенным типом является штангенциркуль типа M, тогда как тип BC предназначен для измерения крупных объектов.
Измерение длины (внешних размеров): Используйте наружную измерительную губку для зажима объекта и считайте значения основной шкалы и нониуса. Для цилиндрических объектов параллельная поверхность наружной измерительной губки должна полностью охватывать цель.
Измерение внутреннего диаметра: Вставьте внутреннюю измерительную губку между стенками объекта, раздвиньте до исчезновения зазора, затем считайте измерение.
Измерение разности высот: Используйте глубиномер или поверхность для измерения ступеней для определения глубины отверстий или высоты ступеней.
Основные методы использования
При измерении держите основную шкалу ладонью и двигайте курсор большим пальцем. Прикладывайте легкое усилие — чрезмерное давление наклоняет наружную губку, вызывая ошибки. Всегда убеждайтесь, что объект перпендикулярен поверхностям губок.
Считывание шкалы: Комбинируйте показания основной шкалы и нониуса. Нониусная шкала обычно составляет одну двадцатую деления основной шкалы, что дает минимальную единицу измерения 0,05 мм (аналоговый) или 0,01 мм (цифровой). Смотрите слева и найдите, где линия нониуса точно совпадает с линией основной шкалы. Для цифровых штангенциркулей Mikrosize большой ЖК-дисплей мгновенно отображает показания, устраняя параллакс и ошибки интерпретации.
Цифровые штангенциркули и качество Mikrosize
Цифровые штангенциркули обеспечивают более высокое разрешение (0,01 мм), абсолютные/инкрементальные измерения, вывод данных (USB/Bluetooth) и автоматическое отключение. Цифровые штангенциркули Mikrosize оснащены закаленной нержавеющей сталью, защитой IP54 и поставляются с калибровочным сертификатом. Доступны модели как типа M, так и типа BC с диапазонами измерений от 0–150 мм до 0–1000 мм.
Применение в различных отраслях
Интеграция с измерением твердости
Перед использованием твердомера Mikrosize (Роквелла, Бринелля или Виккерса) необходимо измерить толщину и диаметр образца с помощью штангенциркуля для соответствия стандартам испытаний (например, ISO 6508). Используя цифровой штангенциркуль Mikrosize, техники быстро записывают размеры и переходят к измерению твердости — бесшовный рабочий процесс измерительного инструмента.
Видеоизмерительная машина (VMM) Предварительное измерение
Видеоизмерительные машины Mikrosize обеспечивают высокоточное бесконтактное измерение. Для крупных или простых деталей штангенциркуль быстрее. Многие лаборатории используют штангенциркули Mikrosize для предварительной проверки перед установкой деталей на VMM, экономя время и сохраняя высококлассное оборудование.
Микроскопия и металлография
При подготовке металлографических образцов штангенциркуль измеряет размеры смонтированных образцов для соответствия предметному столику микроскопа. Mikrosize предлагает металлургические микроскопы и оборудование для подготовки образцов; штангенциркуль служит важным связующим звеном между подготовкой и анализом. Для проверки толщины покрытия глубиномер обеспечивает быстрые проверки.
Продвинутые советы для точных измерений
Установка нуля: Закройте губки и проверьте совпадение нуля. Для цифровых моделей нажмите кнопку обнуления. Рекомендуется регулярная калибровка с помощью концевых мер.
Температурная компенсация: Дайте штангенциркулю и детали выровняться до 20°C, чтобы избежать ошибок теплового расширения.
Избегание ошибки Аббе: Держите глубиномер перпендикулярно опорной поверхности.
Обслуживание: Протирайте губки безворсовой тканью с легким маслом после использования. Храните в прилагаемом защитном футляре. Mikrosize включает индивидуальные футляры с каждым штангенциркулем.
Почему стоит выбрать измерительное оборудование Mikrosize?
Mikrosize зарекомендовала себя как надежный глобальный поставщик твердомеров, видеоизмерительных машин, микроскопов, металлографического оборудования и прецизионных ручных инструментов. Каждый штангенциркуль Mikrosize соответствует стандартам DIN 862 и GB/T 21389. Компания предлагает полную экосистему: от штангенциркулей до твердомеров и VMM, снижая сложность управления поставщиками. Включены техническая поддержка, онлайн-уроки и 2-летняя гарантия. Конкурентоспособные цены делают Mikrosize разумным выбором для обеспечения качества.

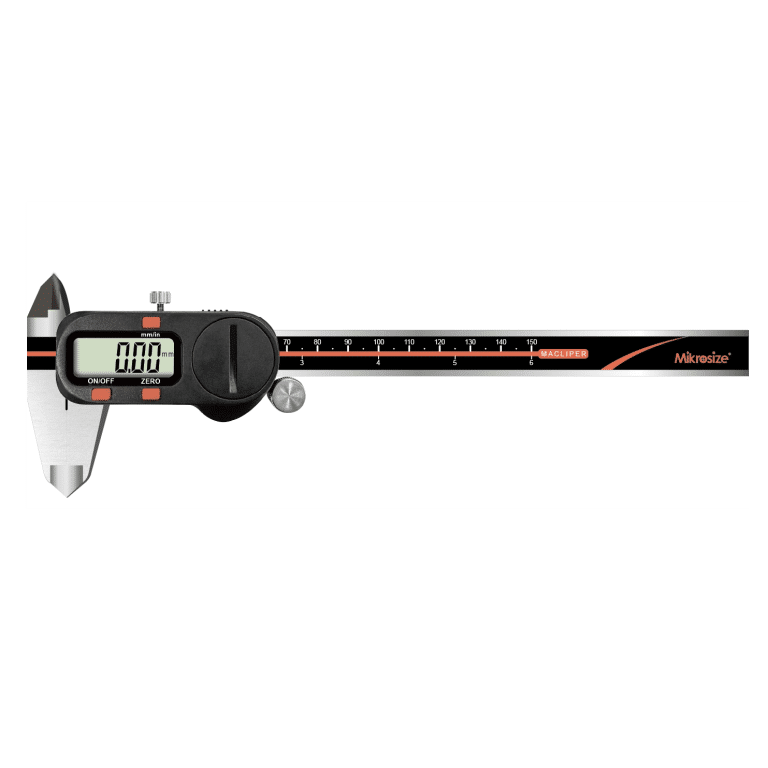

Пошаговый пример с цифровым штангенциркулем Mikrosize (Модель MS-DC150)
Очистите деталь и губки. Включите и нажмите ZERO.
Внешнее измерение: Откройте нижние губки, аккуратно зажмите объект, считайте показания с ЖК-дисплея.
Внутреннее измерение: Вставьте верхние губки в отверстие, раздвиньте до контакта, считайте.
Измерение глубины: Поместите конец основной шкалы на опорную поверхность, выдвиньте глубиномер до дна, считайте.
Измерение уступов: Используйте поверхность уступа для измерения разницы высот.
Вывод данных: Используйте USB/Bluetooth для автоматической записи измерений для SPC.
Распространенные ошибки и решения
Ошибка параллакса: Используйте цифровой штангенциркуль Mikrosize или читайте показания прямо сверху.
Грязь/необнуленные губки: Очищайте перед каждым использованием.
Чрезмерное затягивание: Используйте ролик для большого пальца аккуратно; штангенциркули Mikrosize имеют регулировку трения.
Тепловое расширение: Избегайте длительного удержания штангенциркуля.
Изношенные губки: Периодически проверяйте с помощью концевых мер. Mikrosize предлагает комплекты замены губок для штангенциркулей типа BC.
Будущее: Умные измерения с Mikrosize
Mikrosize интегрирует беспроводную передачу данных в цифровые штангенциркули для Индустрии 4.0. Модели с поддержкой Bluetooth сопрягаются с программным обеспечением MeasureLink для мониторинга качества в реальном времени. Эти инновации укрепляют позицию Mikrosize как дальновидного поставщика измерительного и испытательного оборудования.
Заключение
Штангенциркуль остается незаменимым инструментом для измерения длины, внутреннего диаметра и разницы высот. Выбирая штангенциркуль Mikrosize — аналоговый или цифровой, M-типа или BC-типа — вы инвестируете в точность, долговечность и всестороннюю поддержку от надежного бренда измерительного и испытательного оборудования. В сочетании с твердомерами Mikrosize, видеоизмерительными машинами, микроскопами и металлографическим оборудованием вы создаете полную экосистему контроля качества. Ознакомьтесь с полным ассортиментом на официальном сайте Mikrosize. Точное измерение — первый шаг к производственному совершенству.
