Введение
Пружины являются важнейшими компонентами бесчисленных механических систем, от автомобильных двигателей до медицинских устройств. Испытание их силовых и деформационных характеристик критически важно для безопасности и производительности. Ручной тестер натяжения и сжатия пружин от Mikrosize – надежного поставщика твердомеров, видеоизмерительных машин, микроскопов и металлографического оборудования – предлагает надежное и экономически эффективное решение. Как специализированный измерительный прибор, он точно измеряет натяжение, сжатие, жесткость (постоянную пружины K) и перемещение для различных пружин, включая цилиндрические, дисковые, башенные, защелкивающиеся, листовые и неправильной формы. В этой статье подробно описаны его особенности, параметры, области применения и почему Mikrosize является вашим идеальным партнером для контроля качества.

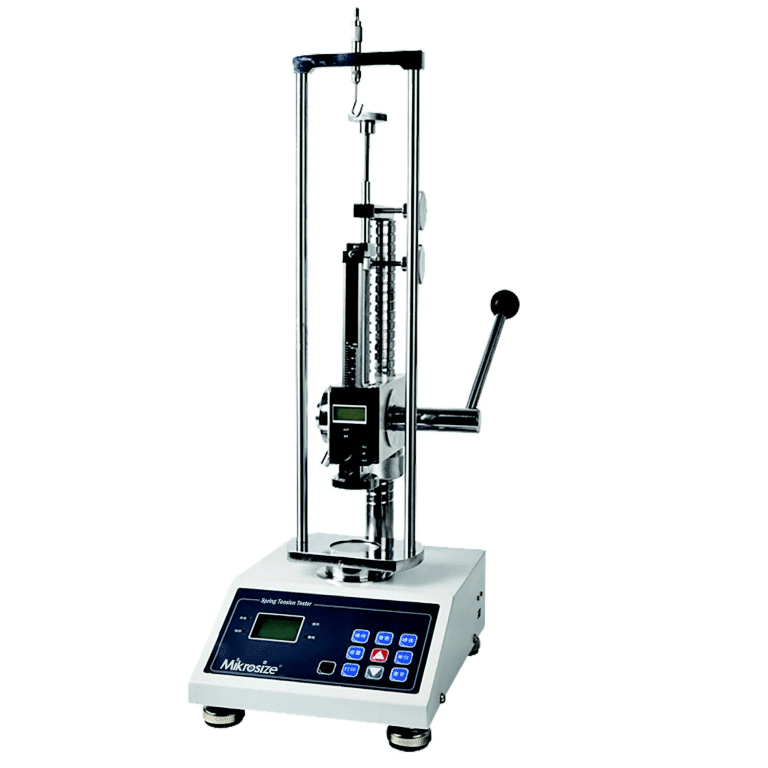

Что такое ручной тестер натяжения и сжатия пружин?
Этот измерительный прибор оценивает зависимость нагрузки от деформации пружин растяжения и сжатия при ручном управлении. В отличие от дорогих моторизованных тестеров, ручная версия предлагает простоту, портативность и прямой контроль, что делает ее идеальной для мелко- и среднесрийного производства, исследовательских лабораторий и полевых проверок. Тестер Mikrosize работает с пружинами свободной длиной до 150 мм (возможна настройка на большую длину) и обеспечивает высокоточные показания силы и перемещения. Он определяет пригодность пружины на основе: (1) измерения силы при заданной деформации/высоте или (2) измерения деформации при заданной силе. Сегментированное измерение позволяет рассчитать жесткость (K) для каждого сегмента и среднюю жесткость.
Почему стоит выбрать Mikrosize в качестве поставщика измерительных приборов?
Mikrosize известен твердомерами (Роквелл, Бринелль, Виккерс, Либа), видеоизмерительными машинами (VMM) с субмикронной точностью, металлургическими микроскопами и полными системами металлографической подготовки. Добавление ручного тестера пружин в наш портфель подтверждает нашу приверженность быть универсальным поставщиком для всех испытательных нужд. Каждый измерительный прибор от Mikrosize отличается строгой калибровкой, прочной конструкцией и оперативной поддержкой. Наш тестер пружин обеспечивает точность силы ±1%, разрешение перемещения 0,01 мм и производительность класса 1 – при поддержке глобальной гарантии.
Функциональные особенности
Испытание силы при заданном перемещении (H) – Сожмите или растяните пружину до заданной высоты H, затем считайте силу F. Сравните с предельными допусками для принятия или отклонения пружины. Идеально подходит для клапанных пружин, пружин сцепления и т.д.
Испытание перемещения при заданной силе (F) – Приложите заданную силу F и измерьте результирующую деформацию H. Проверьте, находится ли H в допустимом диапазоне. Идеально для применений, где сила является основным требованием.
Одиночные или множественные испытания – Выполните одноточечное тестирование «годен/не годен» или многоточечную характеристику (например, при 10%, 50%, 90% прогиба).
Многоточечное тестирование выявляет нелинейное поведение в пружинах с прогрессивной характеристикой.
Сегментированное измерение и расчет жесткости – Разделите полный ход на сегменты. Запишите начальные и конечные значения силы и перемещения для каждого сегмента, затем рассчитайте локальную жесткость K = ΔF/ΔH (Н/мм). Также предоставляется средняя жесткость по сегментам. Необходимо для проверки профилей жесткости пружин в автомобильной подвеске или аэрокосмических компонентах.
Технические параметры
Максимальное испытательное усилие: 10 Н, 50 Н, 100 Н, 200 Н, 300 Н, 500 Н, 1000 Н, 2000 Н, 3000 Н, 5000 Н (возможны индивидуальные более высокие значения)
Эффективный диапазон измерения: 1% – 100% от полной шкалы
Разрешение испытательного усилия: 0,01 Н (для моделей до 500 Н); 0,05 Н (для моделей 1000 Н и выше)
Погрешность индикации испытательного усилия: ±1% (класс 1)
Разрешение перемещения: 0,01 мм
Максимальная свободная длина пружины: 150 мм (возможно увеличение по запросу)
Ход перемещения: 90 мм стандартно (может быть увеличен)
Диаметр прижимной пластины: 48 мм стандартно (доступны большие размеры)
Скорость перемещения: Ручная (управление маховиком)
Применение в различных отраслях
Автомобильная промышленность: Клапанные пружины, витки подвески, диафрагмы сцепления, возвратные пружины тормозов. Обеспечение правильной установочной нагрузки для предотвращения пропусков зажигания или неравномерного хода.
Аэрокосмическая промышленность: Пружины тросов управления, тарельчатые пружины шасси, контрольные пружины топливной системы. Соответствие строгим стандартам NAS/MS с документированными данными.
Электроника: Контакты батарей, пружины извлечения SIM-карт, купола клавиатур. Модель на 10 Н с разрешением 0,01 Н идеально подходит для работы с миниатюрными пружинами.
Медицинские устройства: Пружины плунжеров шприцев, пружины хирургических инструментов. Точность ±1% обеспечивает безопасность пациентов.
Промышленное оборудование: Тарельчатые пружины в болтовых соединениях, башенные пружины в амортизаторах. Сегментированная жесткость помогает выявлять усталость.
Интеграция с другими измерительными приборами Mikrosize
Полноценная лаборатория качества требует большего, чем просто тестирование пружин. Mikrosize предлагает полную экосистему:
Твердомеры – Проверка твердости проволоки (по Роквеллу/Виккерсу), что коррелирует с прочностью на разрыв и усталостной долговечностью.
Видеоизмерительные машины (VMM) – Бесконтактное измерение размеров пружин: диаметр проволоки, внешний/внутренний диаметр, свободная длина, шаг, углы крючков.
Металлургические микроскопы – Изучение микроструктуры на предмет обезуглероживания, включений, неправильной термообработки.
Металлографическое оборудование – Резка, заливка, шлифовка и полировка образцов пружин для микроскопического исследования.
Все от одного надежного бренда: Mikrosize.
Преимущества ручных тестеров перед автоматическими моделями
Экономичность – доля цены моторизованных систем.
Портативность – не требуется внешнее питание (кроме батареек для опционального цифрового дисплея).
Интуитивность – любой техник может освоить за минуты.
Низкое обслуживание – нет моторов или энкодеров, которые могут выйти из строя.
Чувствительность – ручная скорость позволяет «почувствовать» изгиб пружины или нелинейные скачки.
Руководство по эксплуатации (упрощенное)
Установите пружину между пластинами (сжатие) или на крючки (растяжение). Обнулите дисплей.
Выберите режим тестирования (сила при высоте или высота при силе).
Медленно вращайте маховик до достижения нужного перемещения или значения силы.
Считайте соответствующую силу или перемещение.
Сравните с допуском по спецификации. Для сегментированной жесткости запишите значения в конечных точках интервала и вычислите ΔF/ΔH.
Разделите пружины на годные/негодные.
Калибровка и обслуживание
Ежегодно калибруйте усилие с помощью сертифицированных грузов (20%, 50%, 80%, 100% от номинала). Корректируйте, если погрешность превышает ±1%.
Калибруйте перемещение с помощью концевых мер (например, 50,00 мм).
Смазывайте ходовой винт и направляющие каждые 6 месяцев легким маслом.
Очищайте прижимные пластины мягкой тканью и изопропиловым спиртом.
Храните в сухой среде для предотвращения коррозии.
Часто задаваемые вопросы
В: Можно ли тестировать как пружины растяжения, так и сжатия?
О: Да. Стандартная комплектация включает как пластины сжатия, так и крюки для растяжения.
В: Какой номинал мне нужен?
О: Выбирайте номинал немного выше максимальной ожидаемой нагрузки вашей пружины. Для крошечных пружин (например, медицинских) используйте модель на 10 Н (разрешение 0,01 Н). Для тяжелых промышленных пружин — модель на 5000 Н.
В: Можно ли экспортировать данные на ПК?
О: Стандартный ручной тестер не имеет электронного выхода, но доступен опциональный цифровой индикатор с RS232/USB. Укажите это при заказе.
В: Как тестировать пружину длиннее 150 мм?
О: Свяжитесь с Mikrosize для заказной удлиненной рамы (до 300 мм и более).
В: Подходит ли он для крупносерийного производства?
О: Да, до 500 пружин за смену. Для очень больших объемов рассмотрите наш моторизованный тестер.
В: Предоставляет ли Mikrosize обучение и сертификаты калибровки?
О: Да. Мы предлагаем онлайн-уроки, обучение на месте/виртуальное, а также сертификаты калибровки, аккредитованные по ISO/IEC 17025.
Включенные SEO-ключевые слова
Эта статья естественным образом включает термины с высоким объемом поиска, такие как: ручной тестер натяжения и давления пружин, измеритель усилия пружины, компрессионный тестер пружин, машина для испытания пружин на растяжение, измеритель жесткости пружин, ручной тестер пружин, оборудование для испытания тарельчатых пружин, тестер нагрузки листовых рессор, твердомер Mikrosize, видеоизмерительная машина, микроскоп, металлографическое оборудование, измерительные и испытательные приборы, портативный тестер пружин, тестер прогиба пружин, тестер шайб Бельвиля, испытание конических пружин, динамометр для пружин с защелкой, машина для испытания нестандартных пружин, тест сегментированной жесткости, тестер пружин класса 1, разрешение по перемещению 0,01 мм, разрешение по усилию 0,01 Н, цена ручного тестера пружин, как вручную проверить постоянную пружины, и испытание пружин для контроля качества в автомобилестроении.
Краткое описание кейса
Поставщик клапанных пружин первого уровня для автомобильной промышленности столкнулся с отказами в полевых условиях из-за непостоянной нагрузки при высоте сжатия 20 мм. Их старый тестер имел погрешность ±3%. Они приобрели ручной тестер пружин Mikrosize (2000 Н, разрешение 0,01 мм, сегментированное измерение). Тестирование 100 пружин в партии выявило мягкие начальные сегменты из-за неправильного шага навивки. Отбраковка этих пружин и настройка навивочной машины снизили уровень брака с 8% до 1,5%, что позволило экономить более 200 000 долларов в год. Тестер окупился за три месяца.
Заключение
Ручной тестер натяжения и сжатия пружин от Mikrosize — это универсальный, точный и доступный измерительный и испытательный прибор, который работает с цилиндрическими, тарельчатыми, башенными, защелкивающимися, листовыми и нестандартными пружинами. Благодаря таким функциям, как тестирование силы при заданной высоте, высоты при заданной силе, многоточечная оценка и расчет сегментированной жесткости, он удовлетворяет потребности автомобильной, аэрокосмической, электронной, медицинской и промышленной отраслей. В сочетании с твердомерами, видеоизмерительными машинами, микроскопами и металлографическим оборудованием Mikrosize вы получаете комплексное решение для контроля качества. Выбирайте Mikrosize за точность, надежность и экспертную поддержку.
